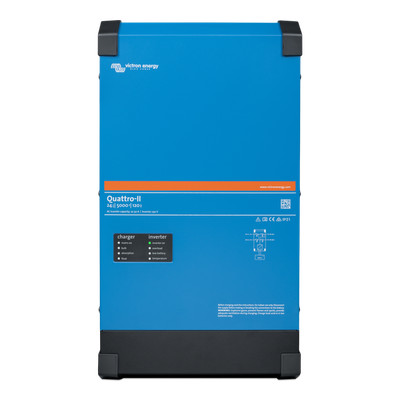

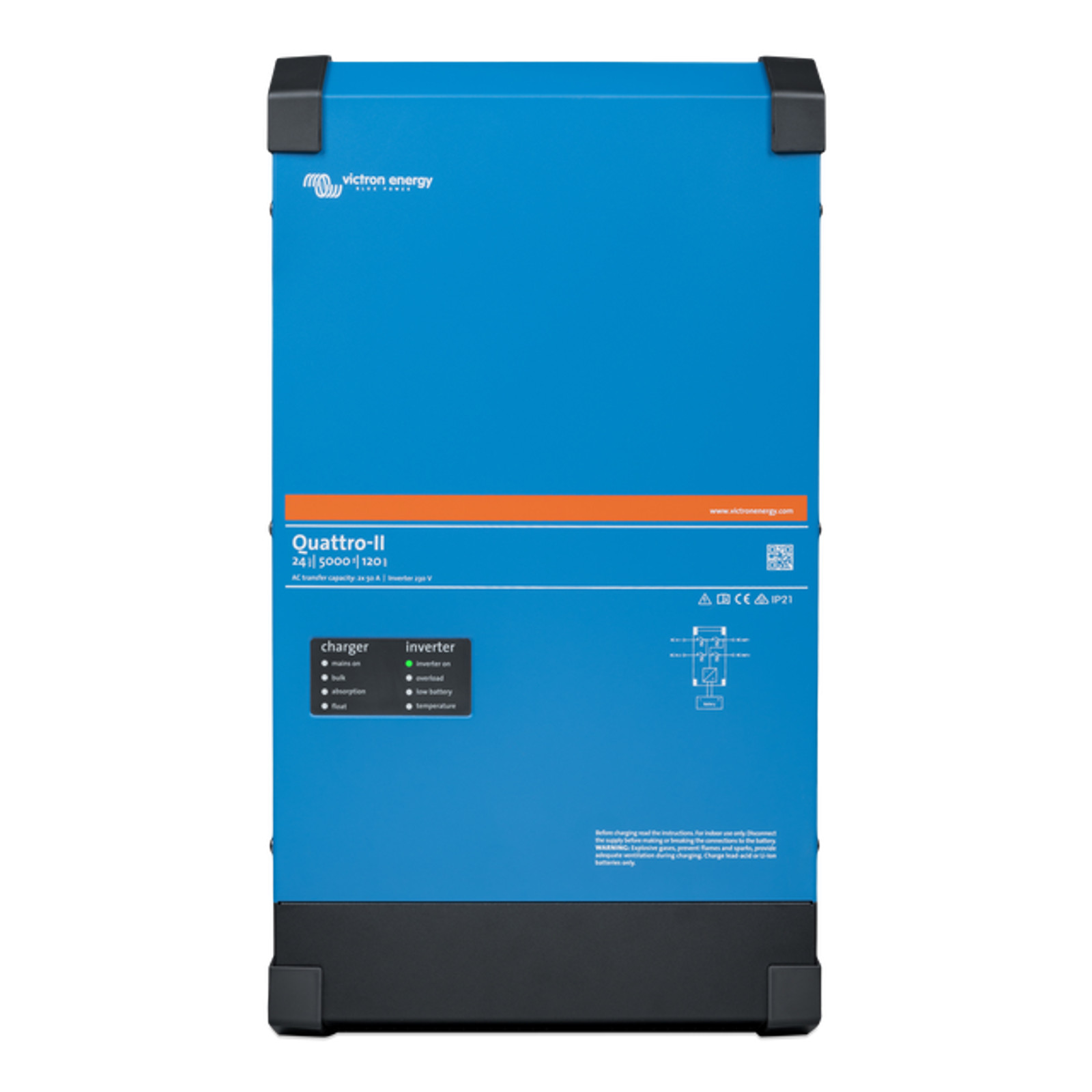

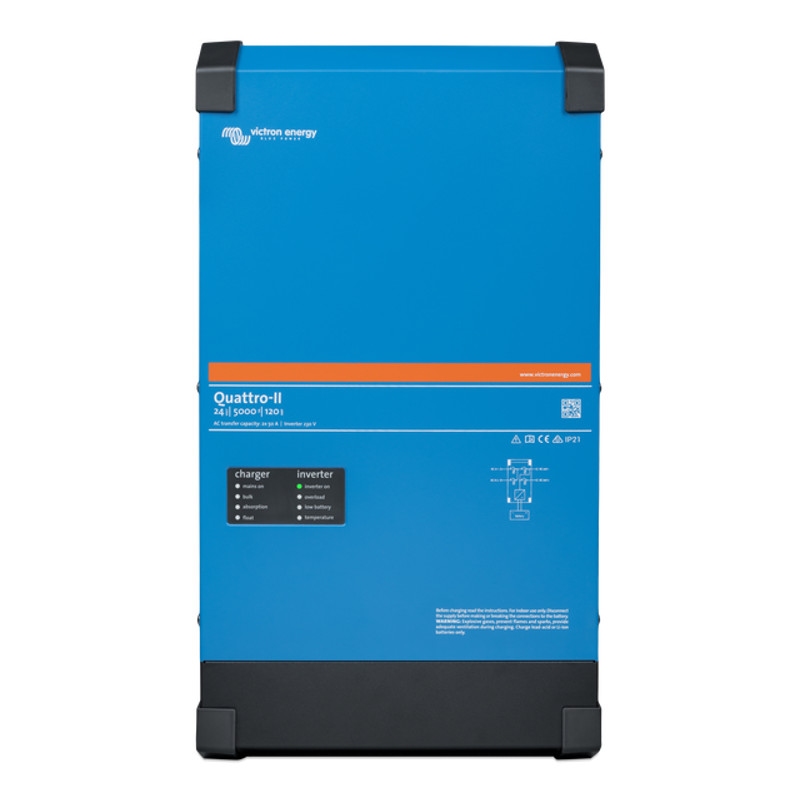

Quattro-II 24/5000/120-50/50 230V
Quattro-II to zaawansowana konstrukcja marki Victron Energy, która łączy w sobie funkcje przetwornicy i ładowarki. Posiada dwa wejścia i dwa wyjścia prądu przemiennego AC. Zasilana prądem stałym 24V (DC) generuje prąd zmienny 230V (AC) o mocy 4000W. Współpracuje również z innymi źródłami zasilania, takimi jak sieć, generator lub akumulator.
- On request
Product details
- Brand
- Victron Energy
- Reference
- QUA242505010
- EAN13
- 8719076052920
- MPN
- QUA242505010
Data Sheet
| Category | Napięcie baterii | Model (Rabat) |
|---|---|---|
| Falowniki | 24V | CUO |
Description
Opis
Nowość !
Quattro, plus funkcjonalność ESS (Energy Storage System)
Urządzenie Quattro-II można podłączyć do dwóch niezależnych źródeł prądu zmiennego, na przykład do sieci publicznej i generatora lub dwóch generatorów. Urządzenie Quattro-II automatycznie podłączy się do aktywnego źródła.
PowerControl i PowerAssist - zwiększanie wydajności sieci lub generatora
Można ustawić maksymalny prąd sieci lub generatora. Urządzenie Quattro-II uwzględni wówczas inne obciążenia prądem przemiennym i wykorzysta to, co jest dodatkowe, do ładowania akumulatora, zapobiegając w ten sposób przeciążeniu generatora lub sieci (funkcja PowerControl).PowerAssist przenosi zasadę PowerControl na kolejny wymiar. Tam, gdzie moc szczytowa jest często potrzebna tylko przez ograniczony czas, Quattro-II skompensuje niewystarczającą moc generatora, nabrzeża lub sieci energetycznej energią z akumulatora. Gdy obciążenie spadnie, zapas energii zostanie wykorzystany do naładowania akumulatora.
Energia słoneczna: Zasilanie prądem zmiennym dostępne nawet w przypadku awarii sieci energetycznej
Urządzenie Quattro-II może być stosowane zarówno w systemach fotowoltaicznych, jak i innych alternatywnych systemach energetycznych. Jest kompatybilny zarówno z kontrolerami ładowarek solarnych, jak i inwerterami sieciowymi.
Dwa wyjścia AC
Wyjście główne nie posiada funkcji przerywania. Quattro-II przejmuje zasilanie podłączonych odbiorników w przypadku awarii sieci lub odłączenia zasilania z lądu/generatora. Dzieje się to tak szybko (mniej niż 20 milisekund), że komputery i inne urządzenia elektroniczne będą nadal działać bez zakłóceń. Drugie wyjście jest pod napięciem tylko wtedy, gdy na wejściu dostępny jest prąd zmienny. Do tego wyjścia można podłączyć odbiorniki, które nie powinny rozładowywać akumulatora, jak na przykład podgrzewacz wody.
Praca równoległa i trójfazowa
Aby uzyskać wyższą moc wyjściową, równolegle może pracować do 6 urządzeń Quatros. Na przykład sześć urządzeń 48/5000/70 zapewnia moc wyjściową 25 kW / 30 kVA i pojemność ładowania 420 A. Oprócz połączenia równoległego, trzy urządzenia tego samego modelu można skonfigurować do pracy trójfazowej, a maksymalnie 6 zestawów trzech urządzeń można połączyć równolegle w każdej fazie, uzyskując falownik o mocy 75 kW / 90 kVA i pojemności ładowania ponad 1200 A.
Konfiguracja, monitorowanie i kontrola systemu na miejscu
Ustawienia można zmienić w ciągu kilku minut za pomocą oprogramowania VEConfigure (wymagany komputer lub laptop z interfejsem MK3-USB).Dostępne są różne opcje monitorowania i sterowania: Cerbo GX, Color Control GX, Venus GX, Octo GX, CANvu GX, laptop, komputer, Bluetooth (z opcjonalnym kluczem sprzętowym VE.Bus Smart), Battery Monitor, Digital Multi Control Panel.
Zdalne konfigurowanie i monitorowanie
Zainstaluj Cerbo GX lub inny produkt GX, aby połączyć się z Internetem. Dane operacyjne mogą być przechowywane i wyświetlane na naszej bezpłatnej stronie internetowej VRM (Victron Remote Management).Po podłączeniu do Internetu można uzyskać zdalny dostęp do systemów i zmieniać ustawienia.
Specyfikacja
Quattro-II 24/5000/120-50 230V |
|
|
PowerControl / PowerAssist |
Tak |
Przełącznik samoczynnego załączania rezerwy |
50 A |
Maks. prąd zasilania |
50 A |
|
FALOWNIK |
|
Zakres napięcia wejściowego DC |
19 – 33 V |
|
Napięcie oraz częstotliwość wyjścia AC (1) |
230 VAC ± 2% |
|
Moc wyjściowa przy 25°C (2) |
5000 VA |
Moc wyjściowa przy 25°C |
4000 W |
Moc wyjściowa przy 40°C |
3700 W |
Moc wyjściowa przy 65°C |
3000 W |
Maks. pozorna moc wyjściowa |
5000 VA |
Moc szczytowa |
9000 W |
Maks. sprawność |
96% |
|
Moc przy zerowym obciążeniu |
18 W |
Moc przy zerowym obciążeniu w trybie AES |
12 W |
|
Moc przy zerowym obciążeniu w trybie poszukiwania odbiornika |
2 W |
|
ŁADOWARKA |
|
Napięcie ładowania "absorption" |
28,8 V |
Napięcie ładowania "float" |
27,6 V |
Tryb magazynowania |
26,4 V |
|
Prąd ładowania akumulatora (3) |
120 A |
Czujnik temperatury akumulatora |
Tak |
|
OGÓLNE |
|
|
Wyjście pomocnicze |
Tak (32 A) |
|
Programowalny przekaźnik (4) |
Tak |
|
Ochrona (5) |
a - g |
|
Port komunikacyjny VE.Bus |
Do pracy równoległej i trójfazowej, zdalnego monitorowania i integrację systemu |
|
Port komunikacyjny ogólnego przeznaczenia |
Tak, 2x |
|
Zdalne włączanie/wyłączanie |
Tak |
|
Zakres temperatury roboczej |
od -40 do +65°C |
|
Wilgotność |
maks. 95% bez kondensacji |
|
OBUDOWA |
|
|
Materiał i kolor |
Stal (kolor RAL 5012) |
|
Kategoria ochrony |
IP 21 |
|
Podłączenie akumulatora |
Śruby M8 |
|
Przyłącze 230 VAC |
Zaciski śrubowe 13 mm2 (6 AWG) |
|
Waga |
31 kg |
|
Wymiary (szer. x wys. x dł.) |
607 x 329 x 149 mm |
|
NORMY |
|
Bezpieczeństwo |
EN-IEC 60335-1, |
Emisja, odporność |
EN 55014-1, |
|
PRZYPISY |
|
|
1) Możliwość dostrojenia do 60 Hz |
|
|
2) Obciążenie nieliniowe, współczynnik szczytu 3:1 |
|
|
3) W temperaturze otoczenia 25°C |
|
|
4)
Programowalny przekaźnik, który można ustawić na alarm ogólny, zbyt niskie napięcie prądu DC lub funkcję
uruchamiania/zatrzymywania agregatu prądotwórczego.
|
|
|
5) Zabezpieczenia:
a) zwarcie wyjścia |
|
