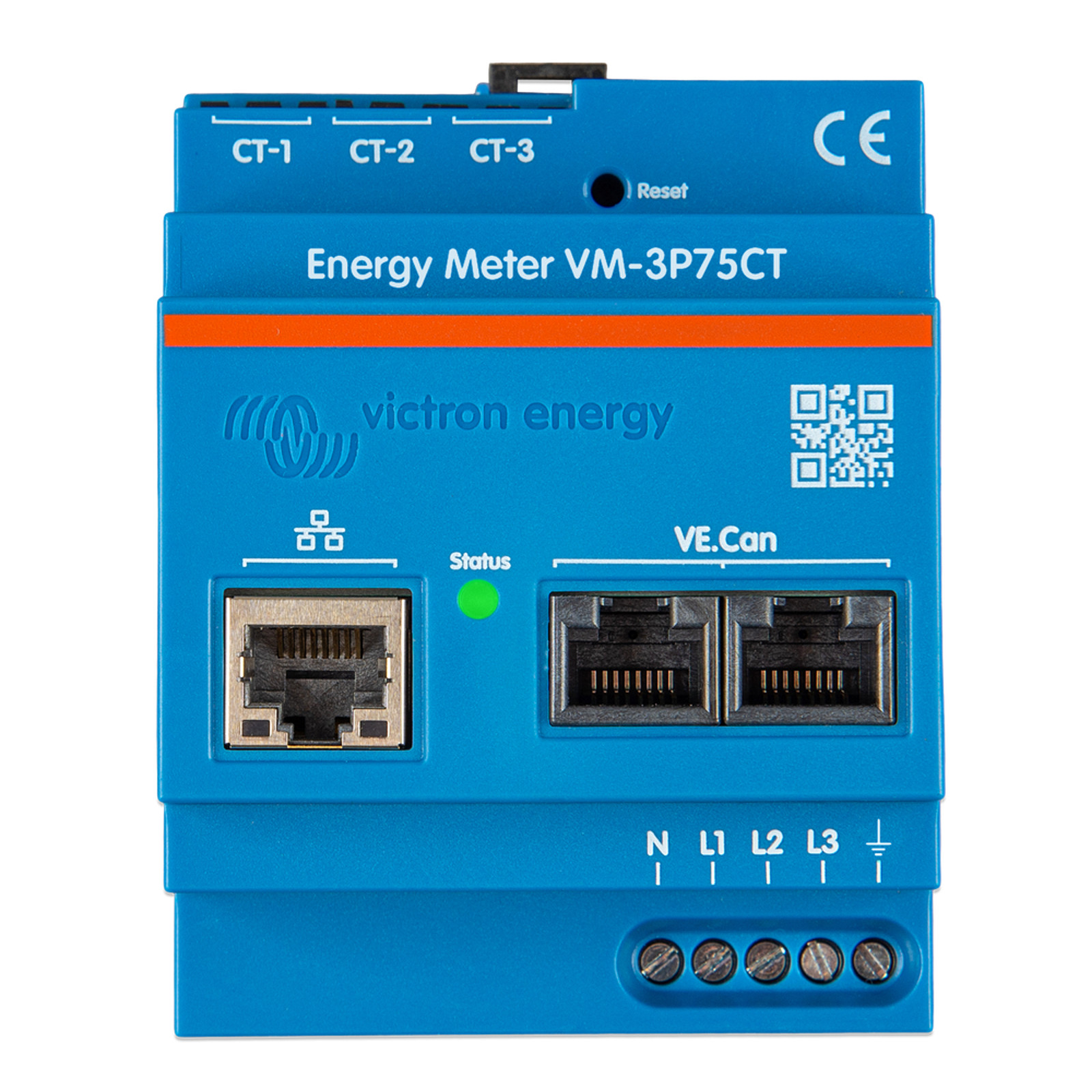

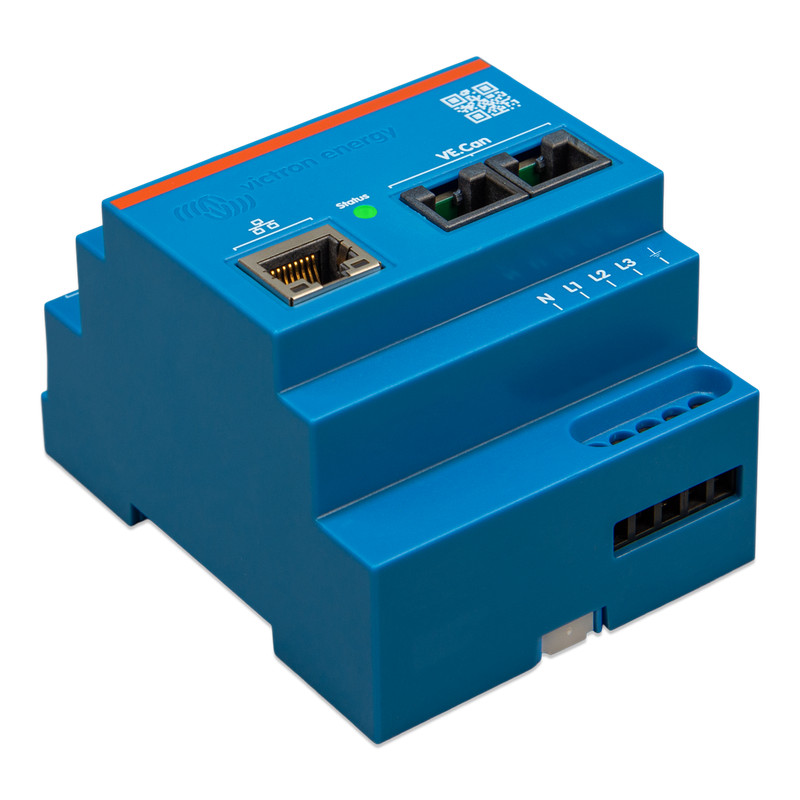

Energy Meter VM-3P75CT
Licznik energi służący do pomiaru mocy i energii całej instalacji, zwykle stosowany w systemach magazynowania energii. Trójfazowy, maks. 80A na fazę.
Product details
- Brand
- Victron Energy
- Reference
- REL200300100
- EAN13
- 8719076059462
- MPN
- REL200300100
Data Sheet
| Porty komunikacyjne | Zakres temperatury pracy | Materiał obudowy | Zakres częstotliwości wejściowej AC | Dopuszczalna wilgotność (bez kondensacji) | Kolor obudowy | Normy bezpieczeństwa | Continuous Current | Power Consumption | Częstotliwość odświeżania | Podłączenie napięciowe | Zakres napięcia wejściowego L-N | Zakres napięcia wejściowego L-L | Podłączenie prądowe | Obsługa protokołu Modbus UDP | Sposób zasilania | Podłączenie napięcia | Podłączenie przekładników prądowych | Wymiary (wys. x szer. x gł.) | Zakres temperatury przechowywania | Dopuszczalne wahania napięcia zasilania | Kategoria przepięciowa | Intended for | Maksymalna wysokość pracy n.p.m. | Stopień zanieczyszczenia środowiska |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ethernet (1x RJ45) VE.Can (2x RJ45 | Od -10 do +55°C | Poliwęglan | 50 / 60 Hz | Mniej niż 90% | Niebieski (RAL 5012) | EN-IEC 61010-1 | 75 A | 1.45 W / 3.1 VA | 100 ms | Bezpośrednie | 85 - 265 VAC | 150 - 460 VAC | Przekładniki prądowe (w zestawie | Tak (przez port Ethernet) | Zasilanie własne z L1-N | Zaciski śrubowe 1.0 - 2.5 mm² (22 - 12 AWG) | Wtykane zaciski śrubowe (w zestawie) | 90 x 71 x 59 mm | Od -20 do +70°C | ±0.1 Vin | Kategoria III | Do użytku wewnątrz pomieszczeń | 2000 m | Stopień 2 |
Description
Energy Meter VM-3P75CT
Advanced energy meter
Victron VM-3P75CT is an advanced three-phase energy meter, designed with precision measurement in mind for installations in energy storage systems (ESS) and photovoltaic systems. The device features fast communication ports Ethernet and VE.Can, ensuring instant transmission of measurement data in real-time.

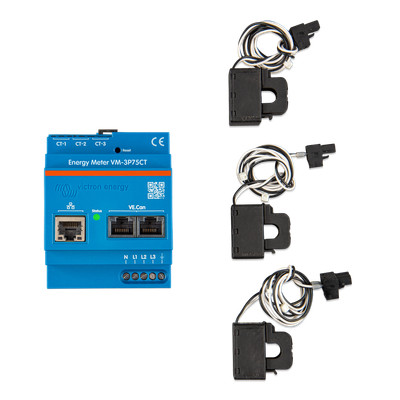

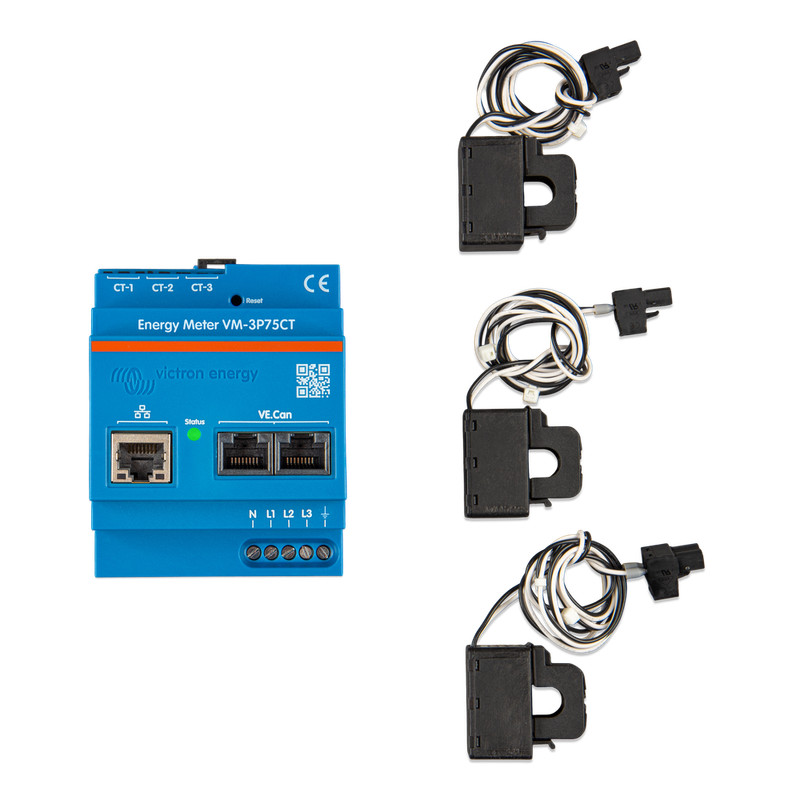

Thanks to the non-invasive snap-on current transformers included in the kit, the meter allows for easy measurement of currents up to 80 A per phase without the need to cut into the wires in the distribution board.
This is a reliable Plug & Play solution for full control and optimization of energy flow.
Key Features
Discover the advantages that make the difference
Snap-on adaptors included
The included clamp-on current transformers enable quick and non-invasive measurement of currents up to 80 A per phase without modifying the wiring.
Fast Ethernet and VE.Can Connectivity
Fast data refresh rate ensures maximum accuracy in power balancing and energy delivery to the grid.
Easy Plug & Play Integration
The meter is factory-ready for network metering, and all configuration changes are intuitively performed in the VictronConnect application.
Remote Monitoring with GX and VRM
Real-time data and statistics are directly available on GX devices (e.g., Cerbo GX), the mobile app, and the VRM portal.
Own Power Supply from Phase N-L1-L2-L3
The meter draws power directly from the measured line, eliminating the need for additional external power supplies.
Comprehensive Network Parameter Analysis
The device precisely measures phase voltages and line-to-line voltages, currents, power factor, and warns about incorrect phase sequence.
Why choose the VM-3P75CT energy meter?
The VM-3P75CT combines non-intrusive installation with fast deployment thanks to the included current transformers and lightning-fast Ethernet and VE.Can communication, ensuring the highest accuracy in energy balancing across the entire Victron ecosystem.
Data sheet
-
Porty komunikacyjneEthernet (1x RJ45)
VE.Can (2x RJ45 -
Zakres temperatury pracyOd -10 do +55°C
-
Weight0.37 kg (z opakowaniem)
-
Materiał obudowyPoliwęglan
-
Zakres częstotliwości wejściowej AC50 / 60 Hz
-
Dopuszczalna wilgotność (bez kondensacji)Mniej niż 90%
-
Kolor obudowyNiebieski (RAL 5012)
-
Normy bezpieczeństwaEN-IEC 61010-1
-
Continuous Current75 A
-
Power Consumption1.45 W / 3.1 VA
-
Częstotliwość odświeżania100 ms
-
Podłączenie napięcioweBezpośrednie
-
Zakres napięcia wejściowego L-N85 - 265 VAC
-
Zakres napięcia wejściowego L-L150 - 460 VAC
-
Podłączenie prądowePrzekładniki prądowe (w zestawie
-
Obsługa protokołu Modbus UDPTak (przez port Ethernet)
-
Sposób zasilaniaZasilanie własne z L1-N
-
Podłączenie napięciaZaciski śrubowe 1.0 - 2.5 mm² (22 - 12 AWG)
-
Podłączenie przekładników prądowychWtykane zaciski śrubowe (w zestawie)
-
Wymiary (wys. x szer. x gł.)90 x 71 x 59 mm
-
Zakres temperatury przechowywaniaOd -20 do +70°C
-
Dopuszczalne wahania napięcia zasilania±0.1 Vin
-
Kategoria przepięciowaKategoria III
-
Intended forDo użytku wewnątrz pomieszczeń
-
Maksymalna wysokość pracy n.p.m.2000 m
-
Stopień zanieczyszczenia środowiskaStopień 2
Product Details
-
Brand
-
ReferenceREL200300100
-
In stock2 Items
-
EAN138719076059462
-
MPNREL200300100
