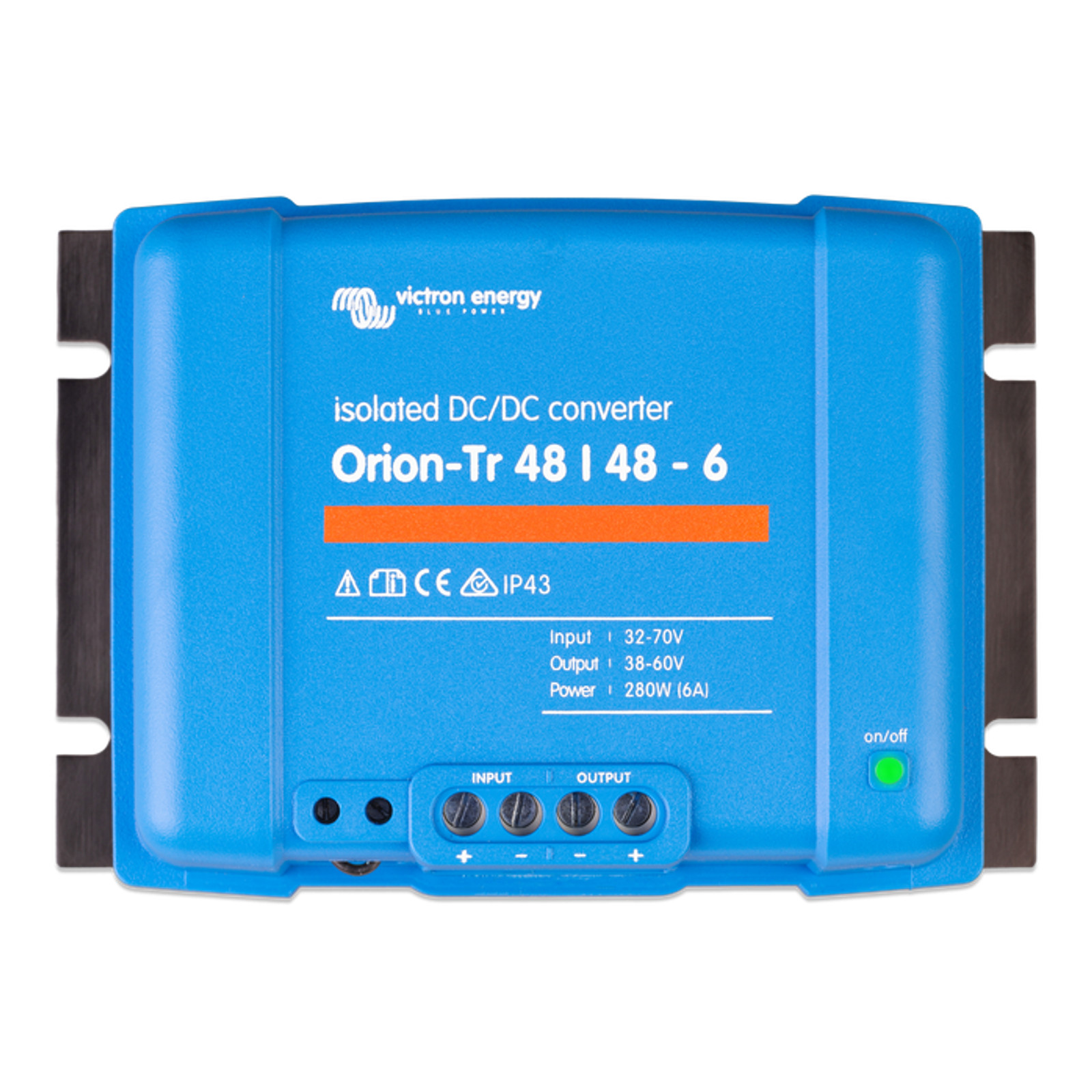

Orion-Tr 48/48-6A (280W) Isolated DC-DC converter
Konwerter Orion-Tr jest profesjonalnym, adaptacyjnym, 3-stopniowym konwerterem DC - DC z ochroną IP43 oraz zdalnym przełącznikiem zasilania.
- On request
Product details
- Brand
- Victron Energy
- Reference
- ORI484828110
- EAN13
- 8719076035305
- MPN
- ORI484828110
Data Sheet
| Model | Bluetooth | IP Rating | Humidity | Automotive Directive | Zakres temperatury pracy | Normy EMC (emisja i odporność) | Sprawność | Normy bezpieczeństwa | Napięcie znamionowe | Ciągła moc wyjściowa przy 25°C | Ciągła moc wyjściowa przy 40°C | Input Voltage | Power | Izolacja galwaniczna | Prąd jałowy | Szumy wyjściowe | Output Voltage Tolerance | Zakres napięcia wejściowego | Podłączenie DC | Wyłączenie przy zbyt niskim napięciu | Restart przy zbyt niskim napięciu | Zakres regulacji napięcia wyjściowego | Ciągły prąd wyjściowy przy 40°C | Maksymalny prąd wyjściowy (10 s) | Prąd zwarciowy wyjścia | Max. Cable Cross-Section | Output Voltage | Funkcja ładowarki | Pobór prądu po wyłączeniu zdalnym |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Orion | No | IP43 | Maks. 95% bez kondensacji | ECE R10-5 | -20 do +55°C (obniżenie o 3% na °C powyżej 40°C) | EN 55014-1 EN 55014-2 EN 61000-6-1 EN 61000-6-2 EN 61000-6-3 | 89% | EN 60950 | 48.2V | 320W | 280W | 48V | 280W | Tak | Mniej niż 80mA | 2mV rms | +/- 0.2V | 32-70V | Zaciski śrubowe | 28V | 30V | 40-60V | 6A | 8A | 25A | 16 mm² (AWG6) | 48V | Nie | Mniej niż 200µA |
Description
Opis
Zdalne włączanie/wyłączanie
Zdalne wyłączanie eliminuje potrzebę stosowania wyłącznika wysokoprądowego w okablowaniu wejściowym. Zdalny wyłącznik może być obsługiwany za pomocą wyłącznika małej mocy lub na przykład za pomocą wyłącznika uruchamiania/zatrzymywania silnika (patrz instrukcja).
Regulowane napięcie wyjściowe: może być również używany jako ładowarka akumulatorów.
Na przykład do ładowania akumulatora rozruchowego lub akumulatora akcesoriów o napięciu 12 V w systemie 24 V.
Wszystkie modele są odporne na zwarcia i mogą być łączone równolegle w celu zwiększenia prądu wyjściowego.
Nieograniczona liczba urządzeń może być połączona równolegle.
Zabezpieczenie przed wysoką temperaturą
Prąd wyjściowy zmniejsza się przy wysokiej temperaturze otoczenia.
Stopień ochrony IP43
Przy montażu z zaciskami śrubowymi skierowanymi w dół.
Zaciski śrubowe
Do instalacji nie są potrzebne żadne specjalne narzędzia.
Bezpiecznik wejściowy (niewymienny)
Tylko w modelach z wejściem 12V i 24V.
Specyfikacja
Orion-Tr 48/48-6 (280 W) |
|
|
Zakres napięcia wejściowego (1) |
32-70 V |
Wyłączenie przy zbyt niskim napięciu |
28 V |
Ponowne uruchomienie przy zbyt niskim napięciu |
30 V |
Napięcie znamionowe |
48,2 V |
Zakres regulacji napięcia wyjściowego |
40-60 V |
Tolerancja napięcia wyjściowego |
+/- 0.2 V |
Szum wyjścia |
2mV rms |
|
Znamionowy prąd wyjściowy przy nominalnym napięciu wyjściowym i 25°C |
6 A |
|
Maksymalny prąd wyjściowy (10 s) przy nominalnym napięciu wyjściowym |
8 A |
Prąd wyjściowy zwarcia |
25 A |
Moc wyjściowa ciągła przy 25°C |
320 W |
Moc wyjściowa ciągła przy 40°C |
280 W |
Sprawność |
89 % |
|
Prąd bez obciążenia (2) |
< 80 mA |
Pobór prądu |
< 200uA przy wyłączeniu za pośrednictwem portu zdalnego |
Izolacja galwaniczna |
200 V DC pomiędzy wejściem, wyjściem i obudową |
Zakres temperatury roboczej |
-20 do +55°C (obniżenie wartości 3% na każdy°C powyżej 40°C) |
Wilgotność |
Maks. 95 % bez kondensacji |
|
INNE |
|
Złącze prądu stałego (DC) |
Zaciski śrubowe |
Maksymalny przekrój przewodu |
16 mm2 AWG6 |
Kategoria ochrony |
IP43 (w przypadku montażu z zaciskami śrubowymi skierowanymi w dół) |
Waga |
1,3 kg |
Wymiary (wys. x szer. x dł.) |
130 x 186 x 70 mm |
|
NORMY |
|
Bezpieczeństwo |
EN 60950 |
Emisja |
EN 61000-6-3, |
Odporność |
EN 61000-6-2, |
Dyrektywa motoryzacyjna |
ECE R10-5 |
|
PRZYPISY |
|
|
1) Jeśli zostanie ustawione na wartość nominalną lub niższą od nominalnej, napięcie wyjściowe pozostanie stabilne w określonym zakresie napięcia wejściowego (funkcja buck-boost). Jeżeli napięcie wyjściowe zostanie ustawione na wyższe od nominalnego o pewien procent, minimalne napięcie wejściowe, przy którym napięcie wyjściowe pozostaje stabilne (nie maleje) wzrasta o ten sam procent. |
|
|
2) Pobór prądu, gdy Orion-Tr generuje napięcie wyjściowe, ale nie jest przyłożone żadne obciążenie. |
|
Data sheet
-
ModelOrion
-
BluetoothNo
-
IP RatingIP43
-
Dimensions (W x H x D)186 x 130 x 70 mm
-
Weight1.3 kg
-
HumidityMaks. 95% bez kondensacji
-
Automotive DirectiveECE R10-5
-
Zakres temperatury pracy-20 do +55°C (obniżenie o 3% na °C powyżej 40°C)
-
Normy EMC (emisja i odporność)EN 55014-1
EN 55014-2
EN 61000-6-1
EN 61000-6-2
EN 61000-6-3 -
Sprawność89%
-
Normy bezpieczeństwaEN 60950
-
Napięcie znamionowe48.2V
-
Ciągła moc wyjściowa przy 25°C320W
-
Ciągła moc wyjściowa przy 40°C280W
-
Input Voltage48V
-
Power280W
-
Izolacja galwanicznaTak
-
Prąd jałowyMniej niż 80mA
-
Szumy wyjściowe2mV rms
-
Output Voltage Tolerance+/- 0.2V
-
Zakres napięcia wejściowego32-70V
-
Podłączenie DCZaciski śrubowe
-
Wyłączenie przy zbyt niskim napięciu28V
-
Restart przy zbyt niskim napięciu30V
-
Zakres regulacji napięcia wyjściowego40-60V
-
Ciągły prąd wyjściowy przy 40°C6A
-
Maksymalny prąd wyjściowy (10 s)8A
-
Prąd zwarciowy wyjścia25A
-
Max. Cable Cross-Section16 mm² (AWG6)
-
Output Voltage48V
-
Funkcja ładowarkiNie
-
Pobór prądu po wyłączeniu zdalnymMniej niż 200µA
