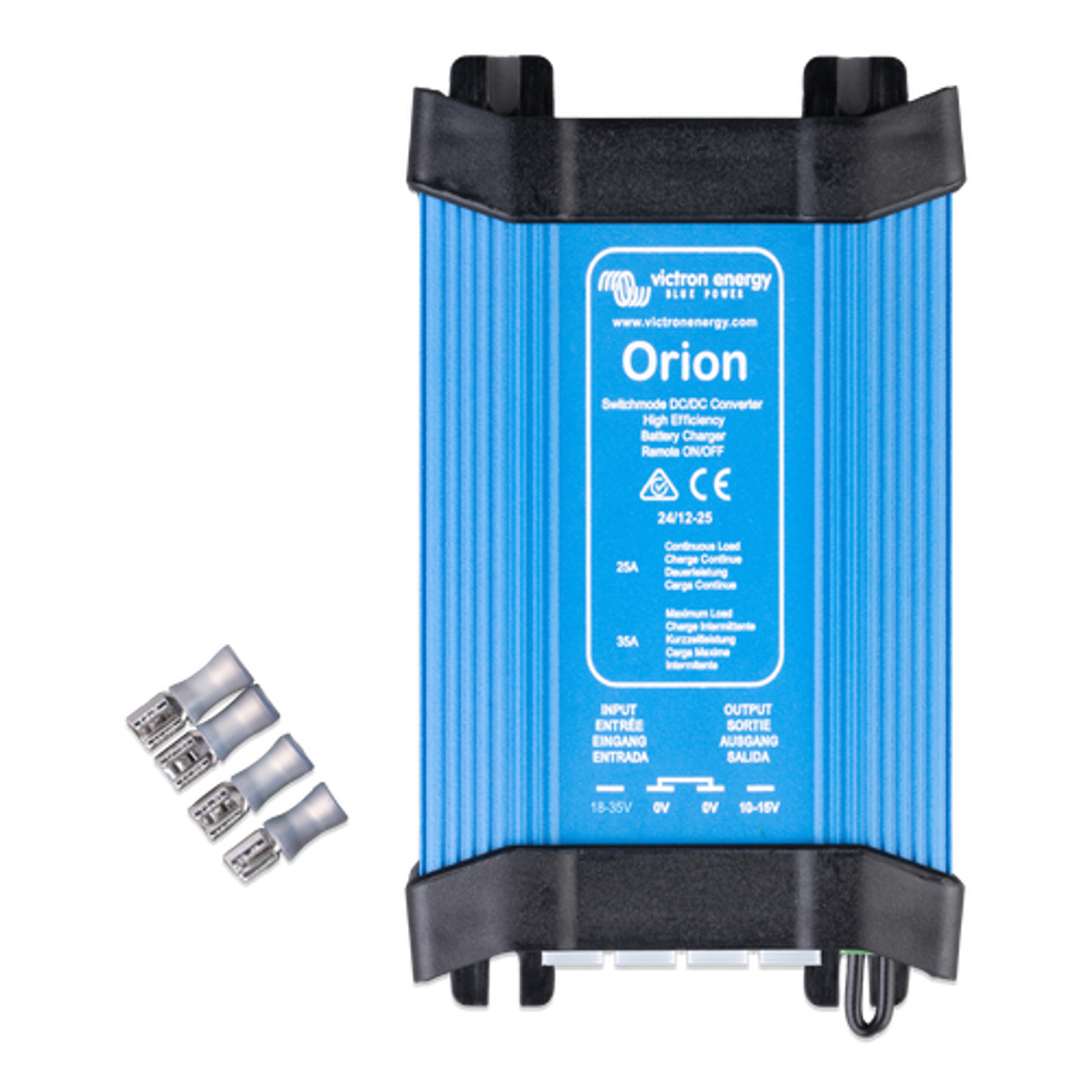

Orion 24/12-25A DC-DC converter IP20
Konwerter Orion 12/24-25A marki Victron Energy przekształca napięcie stałe (DC) 24V na 12V przy maksymalnym ciągłym natężeniu 25A.
- Withdrawn from sale
Product details
- Brand
- Victron Energy
- Reference
- ORI241225020
- EAN13
- 8719076023012
- MPN
- ORI241225020
Data Sheet
| Model | Bluetooth | IP Rating | Możliwość łączenia równoległego | Zakres temperatury pracy | Normy EMC (emisja i odporność) | Sprawność | Normy bezpieczeństwa | Remote on-off | Input Voltage | Izolacja galwaniczna | Chłodzenie wentylatorem | Prąd jałowy | Zakres napięcia wejściowego | Podłączenie DC | Output Voltage | Funkcja ładowarki | Ciągły prąd wyjściowy | Maksymalny prąd wyjściowy | Odłączenie przy niskim poziomie napięcia | Ponowne załączenie po spadku napięcia | Napięcie wyjściowe DC | Napięcie wyjściowe regulowane potencjometrem | Możliwość ładowania buforowego akumulatora |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Orion | No | IP20 | Tak | Od -20 do +55°C (spadek mocy o 3% na °C powyżej 40°C) | EN 55014-1 EN 55014-2 EN 61000-6-1 EN 61000-6-2 EN 61000-6-3 | 96% | EN 60950 | Tak | 24V | Nie | Nie | Mniej niż 15 mA | 18 - 35 V | Złącza konektorowe M6 | 12V | Nie | 70 A | 85 A | 14 V | 18 V | Regulowane 10 - 15 V (ustawienie fabryczne 13.2 V) | Tak | Tak |
Description
Opis
Złącze zdalnego wł./wył.
Zdalne wł./wył. eliminuje konieczność instalacji przełącznika wysokoprądowego na okablowaniu wejściowym.
Zdalne wł./wył. można obsługiwać za pomocą przełącznika niskiej mocy lub przełącznika rozruchu/wyłączania
silnika (patrz instrukcja).
Wszystkie modele z wyjściem regulowanym mogą być używane również jako ładowarki akumulatorów
Przykładowo, do ładowania akumulatora rozruchowego 12V lub dodatkowych akumulatorów w instalacji 24V.
Wszystkie modele z wyjściem regulowanym można łączyć równolegle w celu zwiększenia natężenia prądu
wyjściowego.
Równolegle można łączyć do pięciu urządzeń.
Łatwa instalacja
W komplecie 4 izolowane złącza konektorowe żeńskie 6,3mm.
Niskie modele zasilane: zobacz serii Orion-TR
Specyfikacja
Orion 24/12-25 |
|
|
Zakres napięcia wejściowego |
18-35 V |
|
Wyłączenie przy spadku napięcia do |
14 V |
|
Ponowne włączenie przy wzroście napięcia do |
18 V |
|
Napięcie wyjściowe regulowane potencjometrem |
Tak |
|
Napięcie wyjściowe |
Regulowane 10 – 15V |
|
Wydajność |
96 % |
|
Odpowiednie do ładowania buforowego akumulatora |
Tak |
|
Możliwość łączenia równoległego |
Tak |
|
Prąd ciągły wyjścia |
25 A |
|
Maks. prąd wyjścia |
35 A |
|
Chłodzenie wspomagane wentylatorem (sterowane temp.) |
Nie |
|
Izolacja galwaniczna |
Nie |
|
Prąd jałowy |
< 15 mA |
|
Zdalne włączanie/wyłączanie |
Tak |
|
Zakres temperatur roboczych (ograniczenie do 3% na °C w temperaturze ponad 40 °C) |
od –20 do +55°C |
|
INNE |
|
|
Złącze prądu stałego (DC) |
Złącza konektorowe 6,3mm |
|
Kategoria ochrony |
IP20 |
|
Waga |
0,7 |
|
Wymiary (wys. x szer. x dł.) |
65 x 88 x 160 mm |
|
NORMY |
|
|
Bezpieczeństwo |
EN 60950 |
|
Emisja |
EN 61000-6-3, |
|
Odporność |
EN 61000-6-2, |
|
Dyrektywa motoryzacyjna |
ECE R10-4 |
Data sheet
-
ModelOrion
-
BluetoothNo
-
IP RatingIP20
-
Możliwość łączenia równoległegoTak
-
Dimensions (W x H x D)88 x 65 x 160 mm
-
Weight0.7 kg
-
Zakres temperatury pracyOd -20 do +55°C (spadek mocy o 3% na °C powyżej 40°C)
-
Normy EMC (emisja i odporność)EN 55014-1
EN 55014-2
EN 61000-6-1
EN 61000-6-2
EN 61000-6-3 -
Sprawność96%
-
Normy bezpieczeństwaEN 60950
-
Remote on-offTak
-
Input Voltage24V
-
Izolacja galwanicznaNie
-
Chłodzenie wentylatoremNie
-
Prąd jałowyMniej niż 15 mA
-
Zakres napięcia wejściowego18 - 35 V
-
Podłączenie DCZłącza konektorowe M6
-
Output Voltage12V
-
Funkcja ładowarkiNie
-
Ciągły prąd wyjściowy70 A
-
Maksymalny prąd wyjściowy85 A
-
Odłączenie przy niskim poziomie napięcia14 V
-
Ponowne załączenie po spadku napięcia18 V
-
Napięcie wyjściowe DCRegulowane 10 - 15 V (ustawienie fabryczne 13.2 V)
-
Napięcie wyjściowe regulowane potencjometremTak
-
Możliwość ładowania buforowego akumulatoraTak
