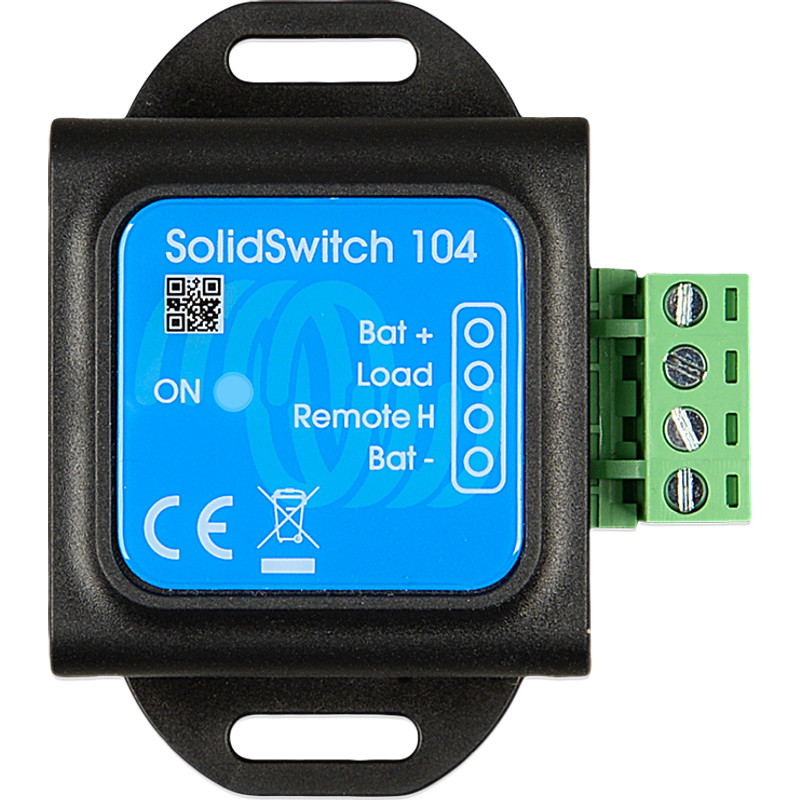

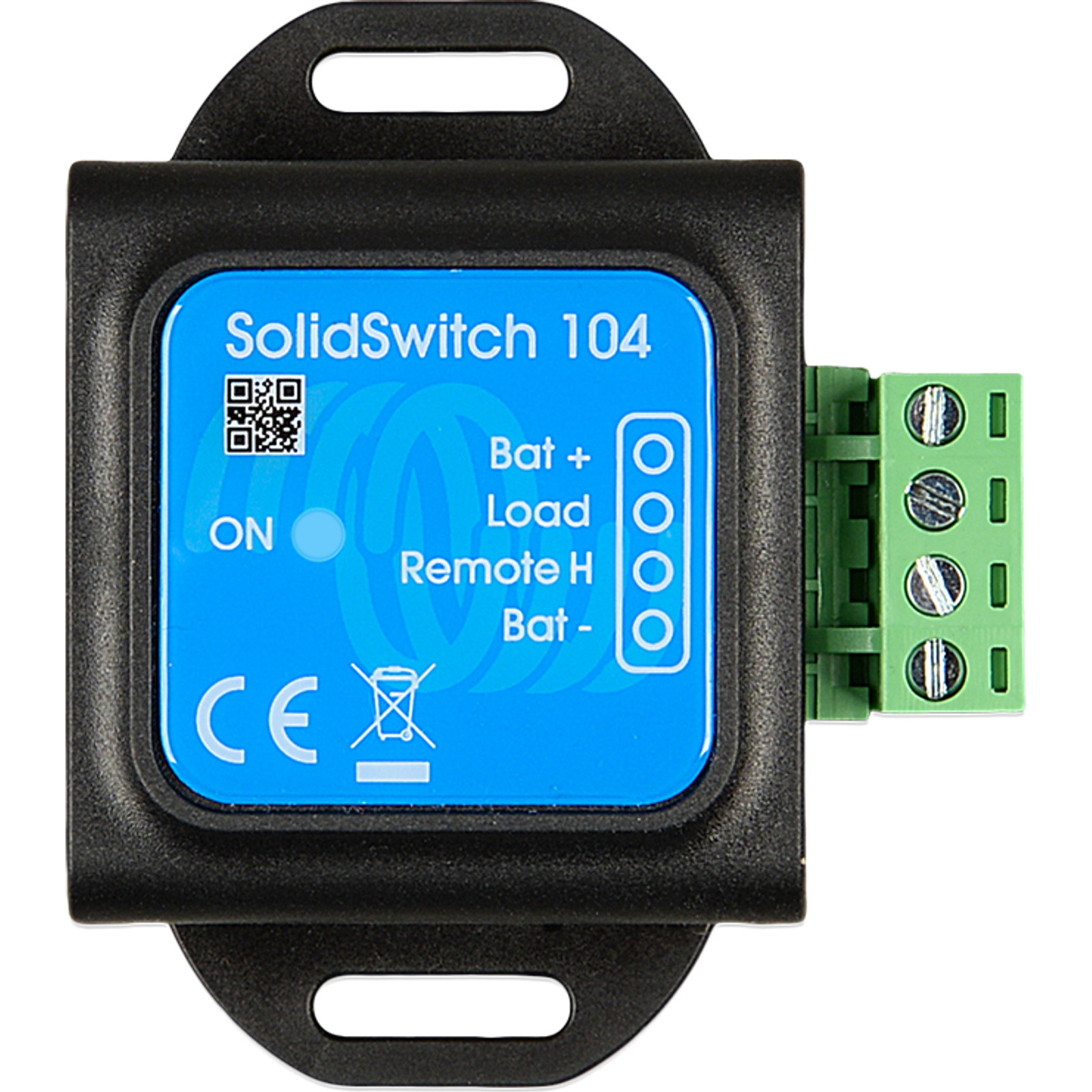

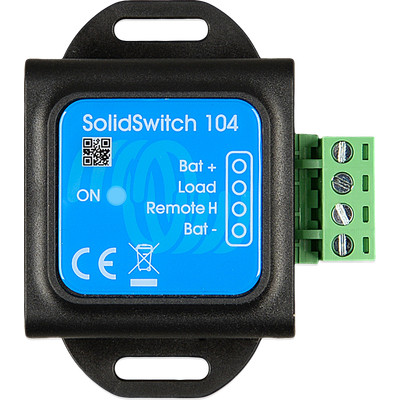

SolidSwitch 104

SolidSwitch 104 przełącza obciążenia DC do 70V/4A i może być sterowany przez sygnał cyfrowy małej mocy. Posiada trzy typowe przypadki zastosowania:

1. Sterowanie zewnętrznym regulatorem alternatora, takim jak Balmar lub Mastervolt Alpha pro w systemie Victron lithium.
2. Przełączanie obciążenia DC, np. światła. Obwód sterujący o niskiej mocy, maksymalny prąd pobierany będzie tylko 100 μA, może wtedy sterować obciążeniem do 4 Amperów.
3. Zwiększenie liczby ładowarek, które mogą być podłączone do wyjścia ATC (allow-to-charge) systemu Victron BMS.

Co sprawia, że SolidSwitch 104 jest wyjątkowy?
Cechą, która czyni go tak użytecznym przełącznikiem jest jego niski pobór prądu. SolidSwitch pobiera 0,04 Ah miesięcznie, podczas gdy mały przekaźnik może z łatwością pobierać 10 Ah miesięcznie, a zwykle nawet 22 Ah (*).
Ta redukcja o współczynnik 250 jest kluczowa, gdy używamy go w systemie litowym do podłączenia i sterowania regulatorem alternatora: obwód sterowania będzie zawsze pobierał moc w trybie czuwania. Jak również w przypadku użycia go do zwiększenia liczby ładowarek, które mogą być podłączone do styku BMS ATC. Dzięki zastosowaniu SolidSwitcha zamiast zwykłego przekaźnika, obciążenie pasożytnicze jest zredukowane do rzędu wielkości samoczynnego rozładowania baterii akumulatorów.
Należy pamiętać, że nawet gdy akumulatory są w pełni naładowane, wyjście ATC systemu BMS będzie nadal aktywne. I jako takie, obwody sterujące, takie jak przekaźnik lub w tym przypadku SolidSwitch będą włączone i będą pobierać moc. Nawet wtedy, gdy ładowarka lub alternator nie ładuje.
W tym przykładzie oznacza to, że w przypadku użycia przekaźnika, mały przekaźnik pobiera 10Ah miesięcznie z baterii akumulatorów, nawet gdy silnik nie pracuje. Podczas gdy SolidSwitch pobiera tylko 0,04Ah, co jest najprawdopodobniej znacznie poniżej poziomu samorozładowania akumulatorów, a więc jest pomijalne.

(*) Jeśli na przykład użyty jest przekaźnik 12V 1A z cewką 400 Ohm, pobór prądu wyniesie 30mA, czyli 21,6 Ah miesięcznie.

Kompatybilne typy obciążeń
Obciążenie DC może być rezystancyjne, pojemnościowe lub indukcyjne (takie jak cewka stycznika dużej mocy).
