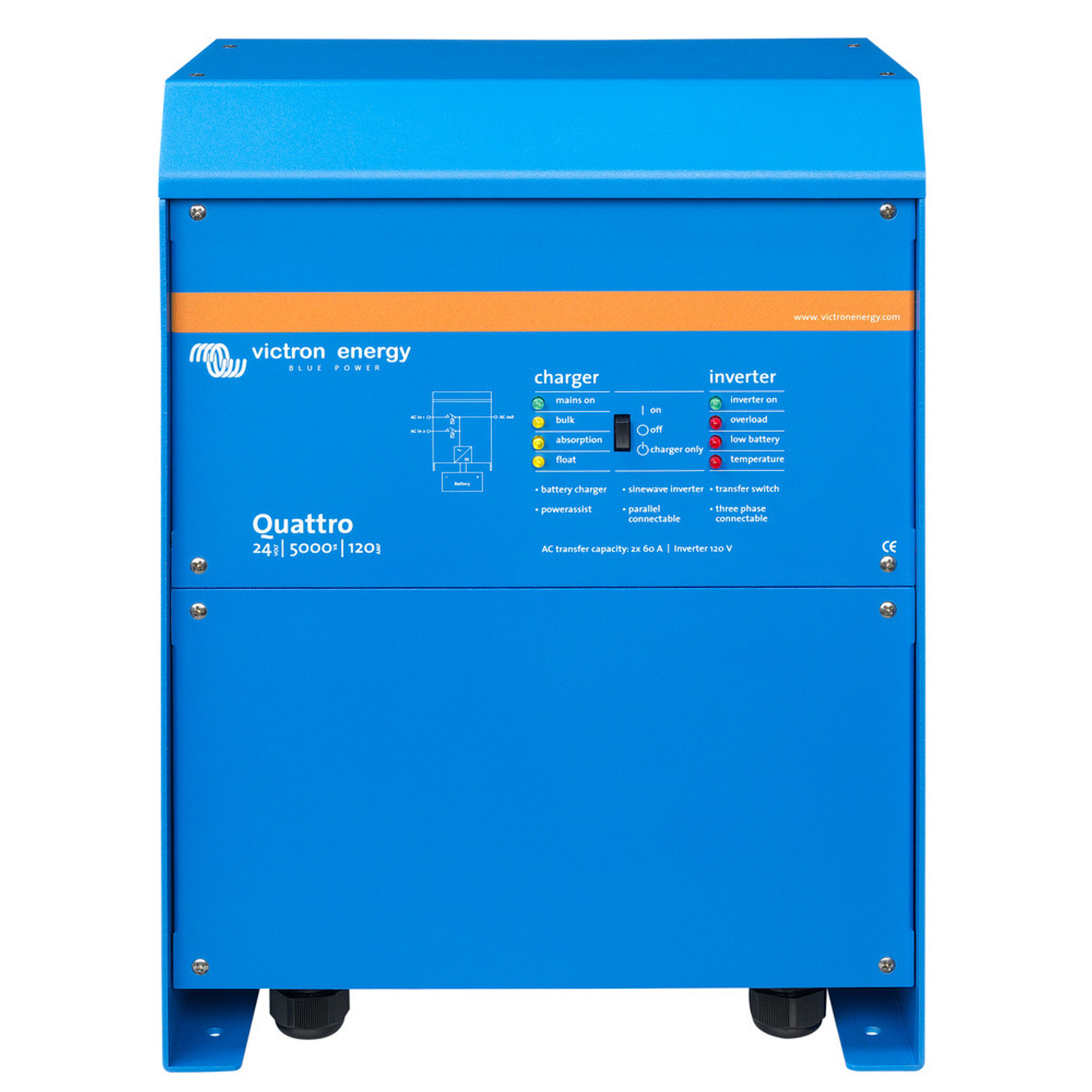

Quattro 24/5000/120-100/100 230V VE.Bus
Quattro to zaawansowana konstrukcja marki Victron Energy, która łączy w sobie funkcje przetwornicy i ładowarki. Posiada dwa wejścia i dwa wyjścia prądu przemiennego AC. Zasilana prądem stałym 24V (DC) generuje prąd zmienny 230V (AC) o mocy 4000W. Współpracuje z różnymi źródłami zasilania, takimi jak sieć, generator lub akumulator. Posiada interfejs VE.Bus, który umożliwia zdalne sterowanie i monitorowanie urządzenia.
Product details
- Brand
- Victron Energy
- Reference
- QUA245021010
- EAN13
- 8719076024156
- MPN
- QUA245021010
Data Sheet
| Model | IP Rating | Humidity | Napięcie ładowania podtrzymującego (float) | Podłączenie akumulatora | Napięcie ładowania absorpcyjnego | Uniwersalne porty komunikacyjne | Automotive Directive | Zakres temperatury pracy | Normy EMC (emisja i odporność) | Porty komunikacyjne | Zakres napięcia wejściowego DC | Pobór mocy bez obciążenia | Zakres częstotliwości wejściowej AC | Programowalny przekaźnik | Zabezpieczenia | Podłączenie 230 VAC | Normy bezpieczeństwa | Prąd ładowania akumulatora rozruchowego | Materiał / Kolor obudowy | Dodatkowe wyjście pomocnicze | Max. Efficiency | Napięcie wejściowe AC | Prąd ładowania akumulatora domowego | Peak Power | PowerControl i PowerAssist | Przełącznik transferowy | Napięcie wyjściowe AC | Częstotliwość wyjściowa | Ciągła moc wyjściowa przy 25°C | Ciągła moc wyjściowa przy 40°C | Ciągła moc wyjściowa przy 65°C | Czujnik temperatury akumulatora | Remote on-off | Pobór mocy bez obciążenia (tryb AES) | Pobór mocy bez obciążenia (tryb Search) | Napięcie w trybie magazynowania (storage) | Maximum Altitude | Pollution Degree | ICw | Prąd wejściowy | Maksymalny prąd wejściowy i przelotowy AC | Napięcie baterii | Model (Rabat) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Quattro | IP20 | Maks. 95% bez kondensacji | 27.6 V | 4 śruby M8 | 28.8 V | Tak (2x) | ECE R10-4 | Od -20 do +60°C | EN 55014-1 EN 55014-2 EN-IEC 61000-3-2 EN-IEC 61000-3-3 IEC 61000-6-1 IEC 61000-6-2 IEC 61000-6-3 | VE.Bus (praca równoległa | 19 - 33 V | 30 W | 50 / 60 Hz | 3x | a - g | Śruby M6 | EN-IEC 60335-1 EN-IEC 60335-2-29 EN-IEC 62109-1 | 4 A | Aluminium (RAL 5012) | 50 A | 94% | 187-250 VAC | 120 A | 10000 W | Tak | Tak | 230 VAC ± 2% | 50 Hz ± 0.1% | 4000 W | 3700 W | 3000 W | W zestawie | Tak | 25 W | 10 W | 26.4 V | 2000 m | OVC III | 10 kA 30 ms | 238 A | 2x 100 A | 24V | CUO |
Description
Opis
Dwa wejścia AC z wbudowanym przełącznikiem transferowym
Urządzenie Quattro można podłączyć do dwóch niezależnych źródeł prądu zmiennego, na przykład do publicznej sieci energetycznej i generatora lub dwóch generatorów. Urządzenie Quattro automatycznie podłączy się do aktywnego źródła.
Dwa wyjścia AC
Wyjście główne posiada funkcję no-break. Urządzenie Quattro przejmuje zasilanie podłączonych odbiorników w przypadku awarii sieci energetycznej lub odłączenia zasilania z lądu/generatora. Dzieje się to tak szybko (mniej niż 20 milisekund), że komputery i inne urządzenia elektroniczne będą nadal działać bez zakłóceń. Drugie wyjście jest pod napięciem tylko wtedy, gdy na jednym z wejść urządzenia Quattro dostępny jest prąd zmienny. Do tego wyjścia można podłączyć obciążenia, które nie powinny rozładowywać akumulatora, jak na przykład podgrzewacz wody.
Opcja dzielenia fazy
Źródło prądu przemiennego z podziałem na fazy można uzyskać poprzez podłączenie naszego autotransformatora (patrz arkusz danych na www.victronenergy.com) do "europejskiego" falownika zaprogramowanego na zasilanie 240V / 60Hz.
Możliwość pracy trójfazowej
Trzy jednostki mogą być skonfigurowane do pracy w trzech fazach. Ale to nie wszystko: można połączyć równolegle do 4 zestawów trzech jednostek 15kVA, aby uzyskać moc falownika 144kW / 180kVA i możliwość ładowania 2400A.
PowerControl - radzenie sobie z ograniczoną mocą generatora, nabrzeżem lub siecią energetyczną
Urządzenie Quattro jest bardzo wydajną ładowarką akumulatorów. Z tego powodu będzie pobierać duży prąd z generatora lub nabrzeżnego źródła zasilania (16A na 5kVA Quattro przy 230VAC). Na każdym wejściu prądu zmiennego można ustawić ograniczenie prądu. Quattro uwzględni wtedy inne obciążenia AC i wykorzysta to, co pozostało do ładowania, zapobiegając w ten sposób przeciążeniu generatora lub sieci zasilającej.
PowerAssist - Wzmocnienie zasilania z lądu lub generatora
Funkcja ta przenosi zasadę PowerControl na kolejny wymiar, umożliwiając Quattro uzupełnienie mocy alternatywnego źródła. W przypadku, gdy moc szczytowa jest często wymagana tylko przez ograniczony czas, Quattro zadba o to, aby niewystarczająca moc sieci lub generatora została natychmiast zrekompensowana przez moc z akumulatora. Gdy obciążenie maleje, zapas energii jest wykorzystywany do ładowania akumulatora.
Energia słoneczna: Zasilanie prądem zmiennym dostępne nawet w przypadku awarii sieci energetycznej
Urządzenie Quattro może być stosowane zarówno w systemach fotowoltaicznych, jak i innych alternatywnych systemach energetycznych, zarówno poza siecią, jak i podłączonych do sieci.
Konfiguracja systemu
- W przypadku zastosowań autonomicznych, jeśli konieczna jest zmiana ustawień, można to zrobić w ciągu kilku minut za pomocą procedury ustawiania przełączników DIP.
- Aplikacje równoległe i trójfazowe można skonfigurować za pomocą oprogramowania VE.Bus Quick Configure i VE.Bus System Configurator.
- Aplikacje typu off grid, grid interactive i self-consumption, wykorzystujące inwertery typu grid-tie i/lub ładowarki solarne MPPT, można skonfigurować za pomocą oprogramowania Assistants (oprogramowanie dedykowane do określonych zastosowań).
Monitorowanie i sterowanie w miejscu instalacji
Dostępnych jest kilka opcji: Battery Monitor, Multi Control Panel, Color Control GX lub inne urządzenia GX, smartfon lub tablet (Bluetooth Smart), laptop lub komputer (USB lub RS232). Zdalny monitoring i kontrolaColor Control GX lub innych urządzeń GX. Dane mogą być przechowywane i wyświetlane na naszej stronie internetowej VRM (Victron Remote Management), bezpłatnie.
Zdalna konfiguracja
Po podłączeniu do sieci Ethernet, systemy z Color Control GX lub innym urządzeniem GX mogą być dostępne i ustawienia mogą być zmieniane zdalnie.
Specyfikacja
Quattro 24/5000/120-100/100 230V |
|
|
PowerControl / PowerAssist |
Tak |
Przełącznik samoczynnego załączania rezerwy |
Tak |
Napięcie oraz częstotliwość wejść AC (2x) |
187 - 265 VAC |
Maks. prąd zasilania |
2x 100 A |
|
FALOWNIK |
|
Zakres napięcia wejściowego DC |
19 – 33V |
|
Napięcie oraz częstotliwość wyjścia AC (1) |
230 VAC ± 2% |
|
Moc wyjściowa przy 25°C (2) |
5000 VA |
Moc wyjściowa przy 25°C |
4000 W |
Moc wyjściowa przy 40°C |
3700 W |
Moc wyjściowa przy 65°C |
3000 W |
Moc szczytowa |
10000 W |
Maks. sprawność |
94% |
|
Moc przy zerowym obciążeniu |
30 W |
Moc przy zerowym obciążeniu w trybie AES |
25 W |
|
Moc przy zerowym obciążeniu w trybie poszukiwania odbiornika |
10 W |
|
ŁADOWARKA |
|
Napięcie ładowania "absorption" |
28,8 V |
Napięcie ładowania "float" |
27,6 V |
Tryb magazynowania |
26,4 V |
|
Prąd ładowania akumulatora domowego (3) |
120 A |
|
Prąd ładowania akumulatora rozruchowego |
4 A (tylko modele 12V i 24V) |
Czujnik temperatury akumulatora |
Tak |
|
OGÓLNE |
|
|
Wyjście pomocnicze (4) |
50 A |
|
Programowalny przekaźnik (5) |
3x |
|
Ochrona (6) |
a - g |
|
Port komunikacyjny VE.Bus |
Do pracy równoległej i trójfazowej, zdalnego monitorowania i integrację systemu |
|
Port komunikacyjny ogólnego przeznaczenia |
Tak, 2x |
|
Zdalne włączanie/wyłączanie |
Tak |
|
Zakres temperatury roboczej |
od -40 do +65°C |
|
Wilgotność |
maks. 95% bez kondensacji |
Wysokość maksymalna |
3500 m |
|
OBUDOWA |
|
|
Materiał i kolor |
Aluminium (kolor RAL 5012) |
|
Kategoria ochrony |
IP 21 |
|
Podłączenie akumulatora |
Cztery śruby M8 (2 połączenia plus i 2 minus) |
|
Przyłącze 230 VAC |
Śruby M6 |
|
Waga |
30 kg |
|
Wymiary (szer. x wys. x dł.) |
444 x 328 x 240 mm |
|
NORMY |
|
Bezpieczeństwo |
EN-IEC 60335-1, |
Emisja, odporność |
EN 55014-1, |
Pojazdy drogowe |
Modele 12V i 24V: ECE R10-4 |
|
PRZYPISY |
|
|
1) Zakres ustawień: 230-280 V (poniżej 275 V ciągła moc wyjściowa zmniejsza się liniowo wraz z napięciem wyjściowym) |
|
|
2) Obciążenie nieliniowe, współczynnik szczytu 3:1 |
|
|
3) W temperaturze otoczenia 25°C |
|
|
4) Wyłącza się, gdy nie ma zewnętrznego źródła AC |
|
|
5)
Programowalny przekaźnik, który można ustawić na alarm ogólny, zbyt niskie napięcie prądu DC lub funkcję
uruchamiania/zatrzymywania agregatu prądotwórczego.
|
|
|
6) Zabezpieczenia:
a) zwarcie wyjścia |
|
Data sheet
-
ModelQuattro
-
IP RatingIP20
-
Dimensions (W x H x D)328 x 444 x 240 mm
-
Weight30 kg
-
HumidityMaks. 95% bez kondensacji
-
Napięcie ładowania podtrzymującego (float)27.6 V
-
Podłączenie akumulatora4 śruby M8
-
Napięcie ładowania absorpcyjnego28.8 V
-
Uniwersalne porty komunikacyjneTak (2x)
-
Automotive DirectiveECE R10-4
-
Zakres temperatury pracyOd -20 do +60°C
-
Normy EMC (emisja i odporność)EN 55014-1
EN 55014-2
EN-IEC 61000-3-2
EN-IEC 61000-3-3
IEC 61000-6-1
IEC 61000-6-2
IEC 61000-6-3 -
Porty komunikacyjneVE.Bus (praca równoległa
-
Zakres napięcia wejściowego DC19 - 33 V
-
Pobór mocy bez obciążenia30 W
-
Zakres częstotliwości wejściowej AC50 / 60 Hz
-
Programowalny przekaźnik3x
-
Zabezpieczeniaa - g
-
Podłączenie 230 VACŚruby M6
-
Normy bezpieczeństwaEN-IEC 60335-1
EN-IEC 60335-2-29
EN-IEC 62109-1 -
Prąd ładowania akumulatora rozruchowego4 A
-
Materiał / Kolor obudowyAluminium (RAL 5012)
-
Dodatkowe wyjście pomocnicze50 A
-
Max. Efficiency94%
-
Napięcie wejściowe AC187-250 VAC
-
Prąd ładowania akumulatora domowego120 A
-
Peak Power10000 W
-
PowerControl i PowerAssistTak
-
Przełącznik transferowyTak
-
Napięcie wyjściowe AC230 VAC ± 2%
-
Częstotliwość wyjściowa50 Hz ± 0.1%
-
Ciągła moc wyjściowa przy 25°C4000 W
-
Ciągła moc wyjściowa przy 40°C3700 W
-
Ciągła moc wyjściowa przy 65°C3000 W
-
Czujnik temperatury akumulatoraW zestawie
-
Remote on-offTak
-
Pobór mocy bez obciążenia (tryb AES)25 W
-
Pobór mocy bez obciążenia (tryb Search)10 W
-
Napięcie w trybie magazynowania (storage)26.4 V
-
Maximum Altitude2000 m
-
Pollution DegreeOVC III
-
ICw10 kA 30 ms
-
Prąd wejściowy238 A
-
Maksymalny prąd wejściowy i przelotowy AC2x 100 A
-
Napięcie baterii24V
-
Model (Rabat)CUO
Product Details
-
Brand
-
ReferenceQUA245021010
-
In stock1 Item
-
EAN138719076024156
-
MPNQUA245021010
