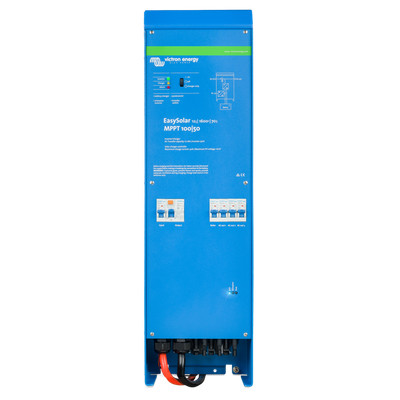

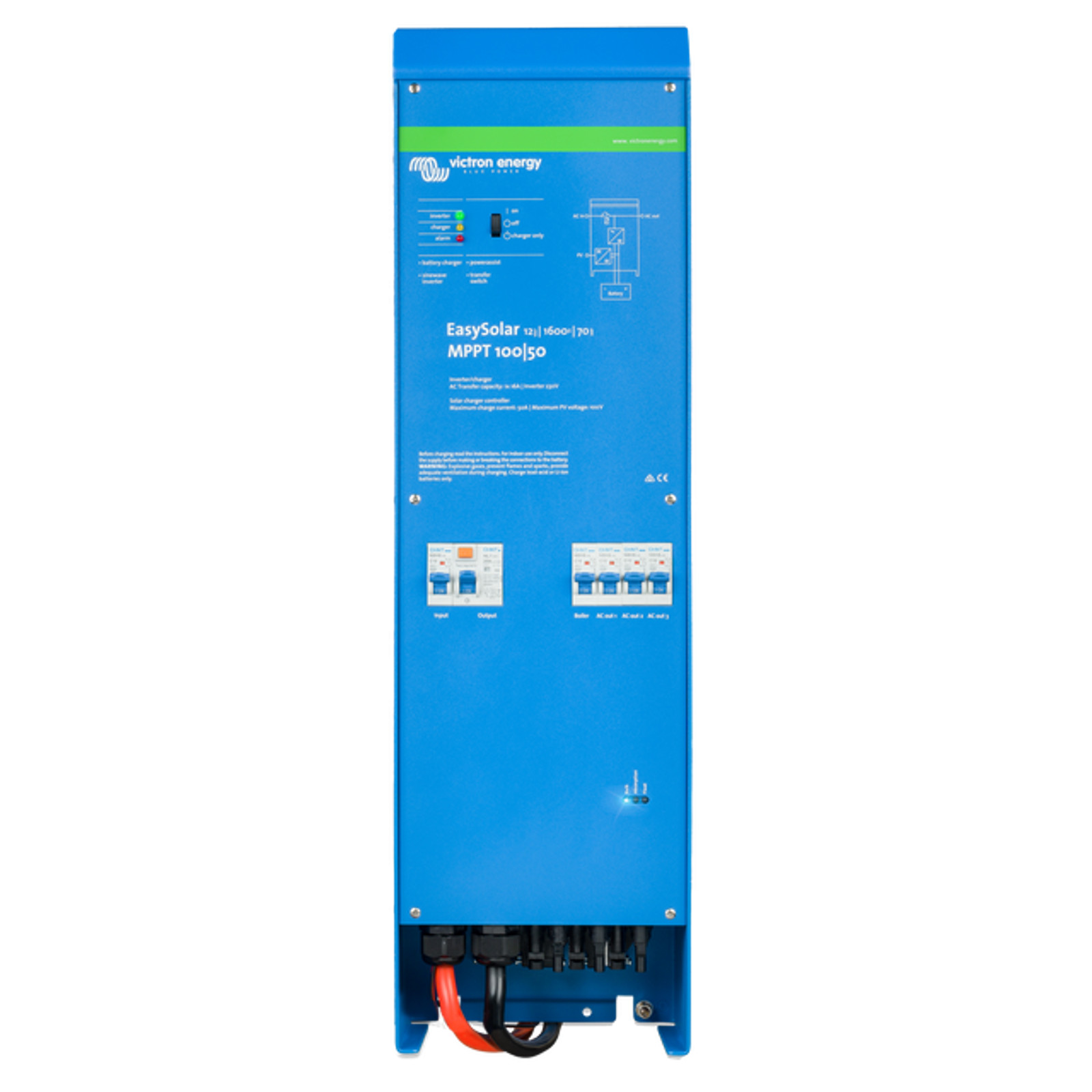

Name: EasySolar 12/1600/70-16 230V MPPT 100/50
Brand: Victron Energy
SKU: CEP121621000
Price: 1402.2 EUR
Availability: BackOrder

На замовлення

EasySolar 12/1600/70-16 230V MPPT 100/50

1 402,20 €

з податком

1 140,00 €

netto

На замовлення Немає в наявності

Доставка протягом 14 робочих днів На замовлення

Деталі продукту

Бренд: Victron Energy
Артикул: CEP121621000
код EAN13: 8719076021599
MPN: CEP121621000

Технічна документація

Kategoria
Falowniki

Опис

Opis

Kompleksowe rozwiązanie solarne
Urządzenie EasySolar łączy w jednej obudowie sterownik ładowania układów zasilanych energią słoneczną MPPT, falownik/ładowarkę i układ rozdziału prądu przemiennego.
Urządzenie jest łatwe do zainstalowania i wymaga minimalnego okablowania.

Sterownik ładowania układów zasilanych energią słoneczną: SmartSolar MPPT 100/50
Możliwość podłączenia nawet trzech zestawów paneli fotowoltaicznych do trzech zestawów złączy MC4 (PV-ST01) PV.

Falownik/ładowarka: MultiPlus Compact 12/1600/70 lub 24/1600/40
Sterownik ładowania MPPT i falownik/ładowarka MultiPlus Compact wykorzystują wspólnie przewody akumulatora prądu stałego (w zestawie). Akumulatory można ładować, korzystając z energii słonecznej (SmartSolar MPPT) lub prądu przemiennego (falownik/ładowarka) z sieci lub z generatora.

Rozdział prądu przemiennego
Układ rozdziału prądu przemiennego składa się z wyłącznika różnicowoprądowego (30 mA/16 A) i czterech wyjść prądu przemiennego zabezpieczonych przez dwa wyłączniki 10 A i dwa wyłączniki 16 A.
Jedno wyjście 16 A jest sterowane przez wejście prądu przemiennego: włącza się jedynie, gdy dostępny jest prąd przemienny.

PowerAssist
Wyjątkowa technologia PowerAssist chroni zasilanie z sieci lub generatora przed przeciążeniem, dostarczając w razie potrzeby dodatkową moc z falownika.

Wyjątkowe oprogramowanie do zastosowań fotowoltaicznych
Dostępnych jest kilka programów (asystentów) do konfigurowania systemu na potrzeby różnych
interaktywnych lub samodzielnych zastosowań sieciowych. Więcej informacji można znaleźć na stronie
http://www.victronenergy.nl/support-and-downloads/software/

Normy i Standardy

Specyfikacja

EasySolar 12/1600/70

FALOWNIK / ŁADOWARKA
Przełącznik samoczynnego załączania rezerwy	16 A
FALOWNIK
Zakres napięcia wejściowego DC	9,5 – 17 V
Wyjście AC o dużej wytrzymałości	16 A
Napięcie oraz częstotliwość wyjścia AC 1, 2, 3 ₍₁₎	230 VAC ± 2% 50 Hz ± 0,1%
Moc wyjściowa przy 25°C ₍₂₎	1600VA
Moc wyjściowa przy 25°C	1300 W
Moc wyjściowa przy 40°C	1200 W
Moc szczytowa	3000 W
Maks. sprawność	92%
Moc przy zerowym obciążeniu	8 W
Moc przy zerowym obciążeniu w trybie poszukiwania odbiornika	2 W
ŁADOWARKA
Napięcie oraz częstotliwość wejścia AC	187-265 VAC 45 – 65Hz Współczynnik mocy: 1
Napięcie ładowania "absorption"	14,4 V
Napięcie ładowania "float"	13,8 V
Tryb magazynowania	13,2 V
Maks. prąd ładowania akumulatora domowego ₍₃₎	70 A
Prąd ładowania akumulatora rozruchowego	4 A
Czujnik temperatury akumulatora	Tak
Programowalny przekaźnik ₍₄₎	Tak
Ochrona ₍₅₎	a - g
KONTROLER ŁADOWANIA SŁONECZNEGO
Model	MPPT 100/50
Maks. natężenie prądu wyjściowego	50 A
Maks. moc ogniw fotowoltaicznych _{(6a, 6b)}	700 W
Maks. napięcie jałowe ogniw fotowoltaicznych	100 V
Sprawność maksymalna	98 %
Konsumpcja własna	10 mA
Napięcie ładowania w fazie „absorption”, ustawienie domyślne	14,4 V
Napięcie ładowania w fazie „float”, ustawienie domyślne	13,8 V
Algorytm ładowania	Wielostopniowy - adaptacyjny
Kompensacja temperatury	-32mV/°C
Ochrona ₍₅₎	a - g
CECHY WSPÓLNE
Zakres temperatury roboczej	-20 do +50°C (chłodzenie wspomagane wentylatorem)
Wilgotność (bez kondensacji)	maks. 95%
OBUDOWA
Materiał i kolor	Aluminium (kolor RAL 5012)
Kategoria ochrony	IP 21
Podłączenie akumulatora	Przewody akumulatora o dł. 1,5 m
Podłączenie ogniw fotowoltaicznych	Trzy zestawy złączy fotowoltaicznych MC4
Gniazda wyjściowe AC	Złącze G-ST18i
Waga	15 kg
Wymiary (szer. x wys. x dł.)	745 x 214 x 110 mm
NORMY
Bezpieczeństwo	EN 60335-1, EN 60335-2-29, EN 62109
Emisja, odporność	EN 55014-1, EN 55014-2, EN 61000-3-3
Dyrektywa motoryzacyjna	2004/104/EC
PRZYPISY
1) Możliwość dostrojenia do 60 Hz i 240 V
2) Obciążenie nieliniowe, współczynnik szczytu 3:1
3) W temperaturze otoczenia 25°C
4) Programowalny przekaźnik, który można ustawić na alarm ogólny, zbyt niskie napięcie prądu DC lub funkcję uruchamiania/zatrzymywania agregatu prądotwórczego. Dane znamionowe DC: 4 A aż do 35 VDC oraz 1 A aż do 70 VDC.
5) Zabezpieczenia: a) zwarcie wyjścia b) przeciążenie c) zbyt wysokie napięcie akumulatora d) zbyt niskie napięcie akumulatora e) zbyt wysoka temperatura f) 230 VAC na wyjściu falownika g) zbyt wysokie napięcie wejściowe
6) a) W przypadku podłączenia ogniw fotowoltaicznych o większej mocy sterownik ograniczy moc wejściową do odpowiednio 700 W lub 1400 W. b) Aby sterownik się uruchomił, napięcie ogniw fotowoltaicznych musi przekroczyć wartość Vbat + 5 V.Potem minimalne napięcie ogniw fotowoltaicznych wynosi Vbat + 1 V
