Контролер зарядки SmartSolar MPPT RS 450/200-MC4
Регулятор заряду SmartSolar MPPT RS є рішенням для установок, що складаються з великої кількості з'єднаних фотоелектричних панелей. Напруга акумулятора 48 В, струм заряду 200 А, максимальна потужність заряду 11,52 кВт.
- На замовлення
Деталі продукту
- Бренд
- Victron Energy
- Артикул
- SCC145120510
- код EAN13
- 8719076062745
- MPN
- SCC145120510
Технічна документація
| Bluetooth | Модель | Струм заряджання | Версія | Rodzaj | Maksymalne napięcie Voc | Model (Rabat) |
|---|---|---|---|---|---|---|
| Так | SmartSolar MPPT | 200A | MC4 | MPPT | 450V | CUO |
Опис
Опис

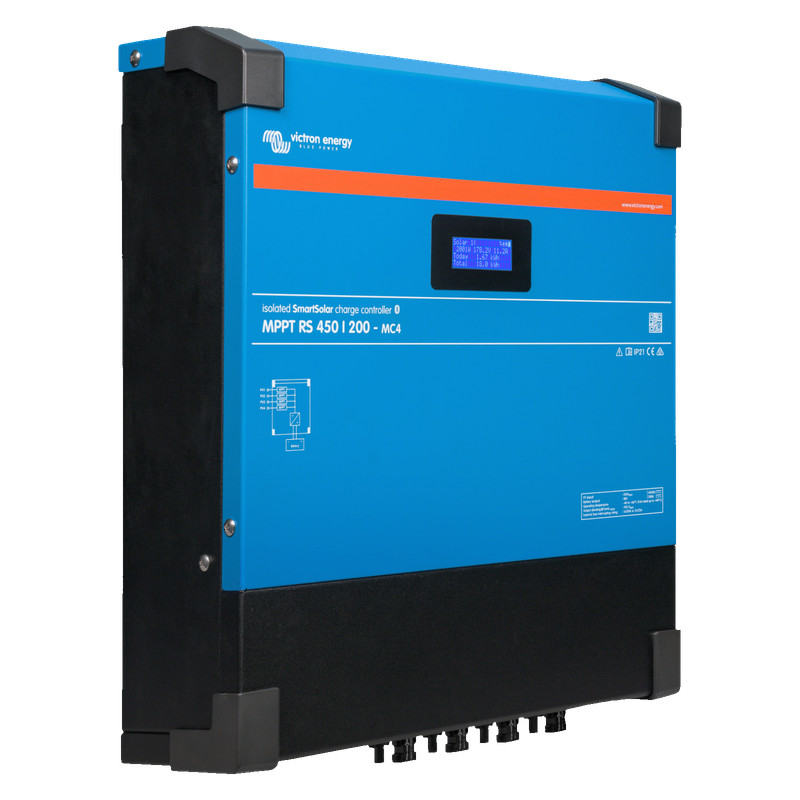

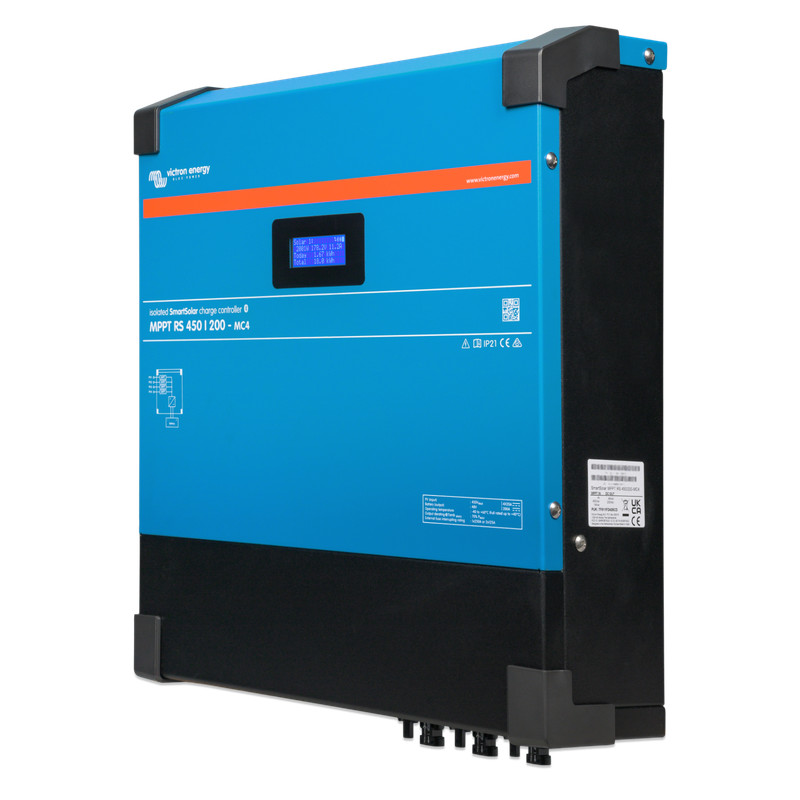

SmartSolar MPPT RS 450/200-MC4
Інтелектуальний сонячний контролер заряду
SmartSolar MPPT RS - це вдосконалене рішення для розширених фотоелектричних систем, яке поєднує сучасний дизайн з найвищим стандартом енергетичної безпеки. Міцний металевий корпус та повністю захищені з'єднання роблять пристрій ідеальним як для великих установок off-grid, так і для систем, підключених до мережі.
Дистанційний моніторинг через Bluetooth та повна можливість програмування дозволяють точно налаштувати роботу пристрою під індивідуальні потреби користувача.
Цей професійний сонячний контролер забезпечує повне управління енергією та історичний огляд продуктивності установки завдяки інтуїтивному мобільному додатку.
Найважливіші особливості
Дізнайтеся про переваги, які роблять різницю
Швидка зарядка 200A
Струм силою 200A забезпечує швидке та безпечне поповнення енергії. Це оптимальне рішення для сонячних систем середнього розміру, що поєднує темп роботи з турботою про стан акумуляторів.
Висока вхідна напруга
Контролер підтримує максимальну вхідну напругу до 450В, що дозволяє ефективно використовувати панелі з вищою напругою, забезпечуючи більшу гнучкість у конфігурації сонячної системи.
Інтелектуальна оптимізація MPPT
Вдосконалений алгоритм відстеження точки потужності (MPPT) в режимі реального часу коригує параметри роботи системи. Завдяки цьому ви видобудете максимум енергії з панелей, незалежно від погодних умов.
Чому варто обрати SmartSolar MPPT RS?
SmartSolar MPPT RS - це ідеальне рішення для осіб, які шукають безкомпромісної продуктивності та спокою в управлінні власною енергетичною мережею.
Ключові функції
Заряджайте сонячну енергію інтелектуально завдяки інженерії на найвищому рівні
MPPT: Ультрашвидке відстеження точки
максимальної потужності
SmartSolar RS - це вдосконалений контролер, який блискавично оптимізує збір енергії з фотоелектричних панелей, забезпечуючи ефективну зарядку накопичувачів енергії з напругою 48 В.
- Підтримка масивів панелей FW від 65 В до 450 В Voc
- Ефективна зарядка струмом силою 200 А
- Програмовані налаштування для літієвих, кислотних та інших акумуляторів
Легке розширення та синхронізація
SmartSolar RS використовує порти VE.Can для ефективної комунікації з іншими пристроями, що дозволяє будувати масштабовані та інтелектуальні сонячні системи.
- Послідовне з'єднання контролерів за допомогою кабелів RJ45
- Усі пристрої в системі спільно виконують етапи зарядки
- Прямий обмін даними з пристроями GX, такими як Cerbo GX
Дисплей SmartSolar

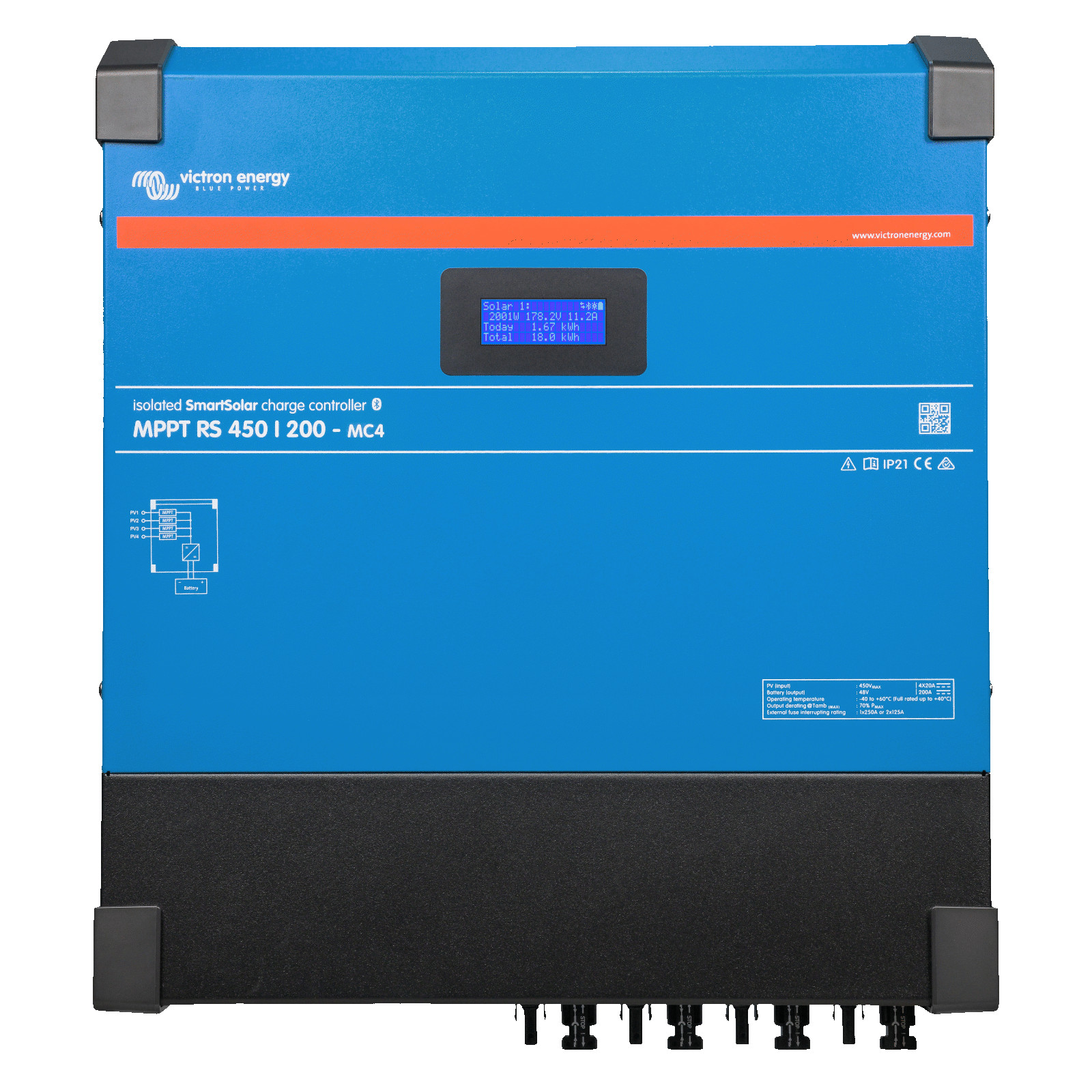

Сонячний контролер заряду SmartSolar RS має інтегрований екран на передній панелі, який забезпечує блискавичний контроль роботи системи без використання додаткових інструментів.
- Моніторинг напруги, струму зарядки та роботи обох масивів панелей
- Перегляд статусу та загальних і миттєвих значень в режимі реального часу
- Швидка діагностика завдяки негайному відображенню кодів помилок
З'єднання I/O
Сонячний контролер заряду SmartSolar RS пропонує вдосконалені можливості інтеграції, які дозволяють повну автоматизацію та підвищення безпеки роботи системи.
- Програмоване реле та функція дистанційного вимірювання температури та напруги
- Підтримка сигналів дозволу на зарядку з систем Victron smallBMS
- Сумісність із зовнішніми системами BMS різних виробників
Екосистема Victron
Система Victron була розроблена, щоб забезпечити вам повний контроль завжди і всюди
Додаток VictronConnect
Додаток VictronConnect - це ваш особистий центр управління, який дозволяє блискавично налаштувати та переглянути роботу системи безпосередньо з екрану смартфона.
- Відстежуйте напругу, струм зарядки та поточну потужність панелей в режимі реального часу.
- Інтуїтивно налаштуйте профілі зарядки та функції контролера під свої потреби.
- Аналізуйте статистику продуктивності та надходження енергії за останні 30 днів.
Портал VRM
З'єднання контролера з пристроєм GX дає вам повний доступ до системних даних та негайних сповіщень про всі тривоги чи несправності.
- Дистанційне керування з будь-якого місця
- Детальна аналітика та звіти
- Система раннього попередження
Застосування
Контролер заряду SmartSolar MPPT RS видобуде максимальну потужність з ваших панелей у будь-яких умовах
Морський транспорт
Максимальна продуктивність на воді, навіть при тінях, що кидаються вітрилами та щоглами. Інтелектуальна система дбає про енергію та стан акумуляторів під час кожного рейсу.
Системи off-grid
Повна незалежність завдяки синхронізації багатьох пристроїв в одну злагоджену систему. Це оптимізує видобуток потужності від сонця та чітко подовжує термін служби батарей.
Рекреаційні транспортні засоби
Надійне живлення в дорозі, стійке до вібрацій та руху. Пристрій блискавично реагує на мінливе оточення та тіні, що пересуваються під час їзди.
FAQ
Найчастіші запитання
Specifications
SmartSolar MPPT RS 450/200-MC4 |
|
|
Напруга акумулятора |
48 V |
|
Номінальний струм зарядки |
200 A |
|
Макс. потужність зарядки |
11,5 kW при 57,6 V |
|
Напруга зарядки "absorption" |
Стандартне налаштування: 57,6 V (регульовані) |
|
Напруга зарядки "float" |
Стандартне налаштування: 55,2 V (регульовані) |
|
Програмований діапазон напруги заряджання (1) |
Мінімум: 36 V |
|
Алгоритм завантаження |
Багатоступеневий адаптивний (регульований) |
|
Датчик температури акумулятора |
У комплекті |
|
Макс. ефективність |
96% |
|
Власне споживання |
15 mA |
|
СОНЯЧНА ЕНЕРГІЯ |
|
|
Макс. напруга постійного струму фотоелектричних елементів |
450 V |
|
Пускове напруження |
120 V |
|
Діапазон робочої напруги MPPT (2) |
65 - 450 V |
|
Кількість трекерів |
4 |
|
Макс. робочий вхідний струм фотоелектричних елементів |
16 A на трекер |
|
Макс. захист від короткого замикання струму короткого замикання, при зворотній полярності (3) |
20 A на трекер |
|
Макс. потужність зарядки DC |
4000 W на трекер |
|
Максимальний розмір набору фотоелектричних елементів на трекер (4) |
7200 Wp (450 V x 20 A) |
|
Межа відмови ізоляції фотоелектричних елементів (5) |
100 kΩ |
|
ЗАГАЛЬНІ |
|
|
Синхронізована паралельна робота |
Так, до 25 пристроїв з VE.Can |
|
Програмований реле (6) |
Так |
|
Захист |
Зворотна поляризація фотоелектричних елементів |
|
Передача даних (7) |
Port VE.Direct, port VE.Can i Bluetooth |
|
Частота Bluetooth |
2402 – 2480 MHz |
|
Потужність Bluetooth |
4dBm |
|
Універсальний аналоговий/цифровий порт |
Так, 2x |
|
Дистанційне вмикання/вимикання |
Так |
|
Діапазон робочих температур |
від -40 до +60 °C |
|
Вологість (без конденсації) |
максимум 95% |
|
КОРПУС |
|
|
Матеріал і колір |
Сталь (колір синій - RAL 5012) |
|
Категорія захисту |
IP 21 |
|
Підключення акумулятора |
Гвинти M8 |
|

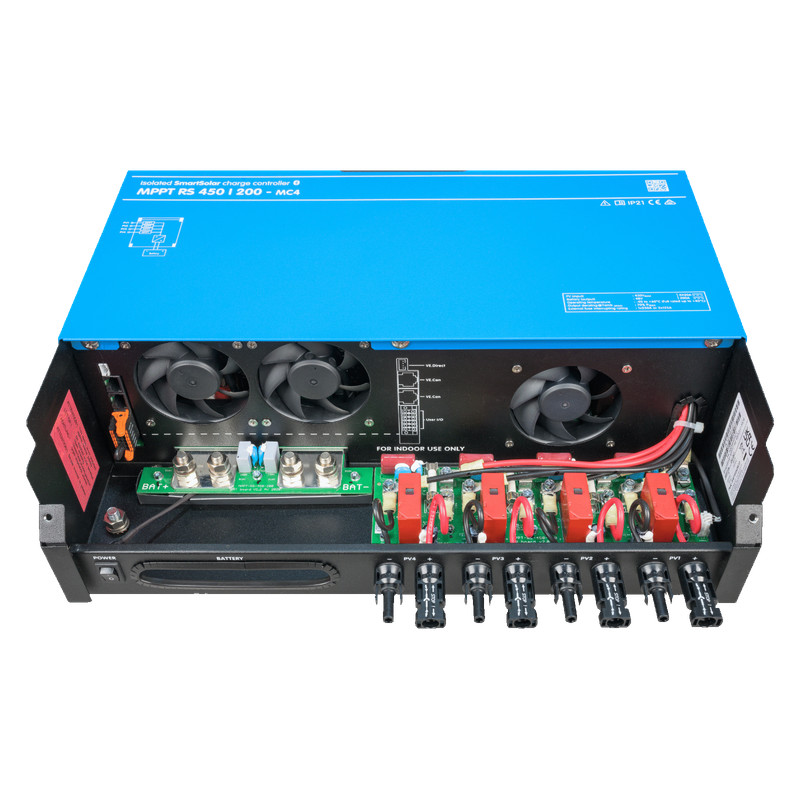

Затискачі потужності входу фотоелектричних елементів |
1 пара штекерів та розеток MC4 для трекера |
|
Вага |
13,7 kg |
|
Розміри (висота x ширина x довжина) |
487 x 434 x 146 mm |
|
НОРМИ |
|
|
Безпека |
EN-IEC 62109-1 |
|
Безпека |
|
|
1) Налаштування зарядного пристрою («float» та «absorption») можна встановити на максимум 60 В. Вихідна напруга на клемах зарядного пристрою може бути вищою через компенсацію температури, а також компенсацію падіння напруги на кабелях акумулятора. Максимальний вихідний струм лінійно зменшується від повного струму при 60 В до 5 А при 62 В. Вирівнювальне напруження можна встановити на максимум 62 В, відсоток вирівнювального струму можна встановити на максимум 6%. |
|
|
2) Діапазон роботи MPPT обмежений напругою акумулятора - напруга фотоелементів VOC не повинна перевищувати 8-кратну напругу резервного акумулятора. При резервній напрузі 52,8 В максимальне значення фотоелектричних елементів VOC становить 422,4 В. Більше інформації можна знайти в інструкції з експлуатації виробу. |
|
|
3) Підвищений струм короткого замикання може призвести до пошкодження контролера, якщо матриця фотоелектричних елементів підключена в зворотному напрямку до поляризації. |
|
|
4) Макс. 450 Voc дає приблизно 360 Vmpp, тому максимальна потужність фотоелементної матриці становить приблизно 360 В x 20 А = 7200 Вт |
|
|
5) MPPT RS перевірить достатню резистивну ізоляцію між фотоелементами + і GND, а також фотоелементами - і GND. У разі резистентності нижче порогу пристрій зупинить заряджання, відобразить помилку і надішле сигнал про помилку до пристрою GX (якщо воно підключено) для звукового та електронного повідомлення. |
|
|
6) Програмований реле, який можна налаштувати на загальну сигналізацію, занадто низьку напругу постійного струму або функцію запуску/зупинки генератора електроенергії. |
|
|
7) MPPT RS наразі не сумісний з VE.Smart Networks. |
|
Характеристики
-
BluetoothТак
-
МодельSmartSolar MPPT
-
Струм заряджання200A
-
ВерсіяMC4
-
RodzajMPPT
-
Maksymalne napięcie Voc450V
-
Model (Rabat)CUO
