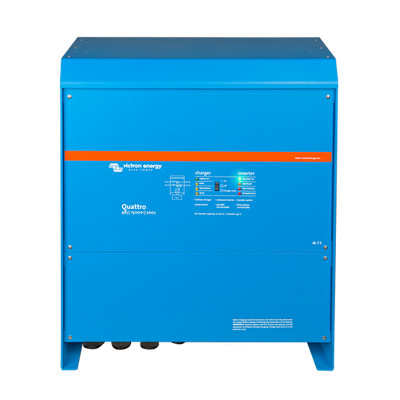

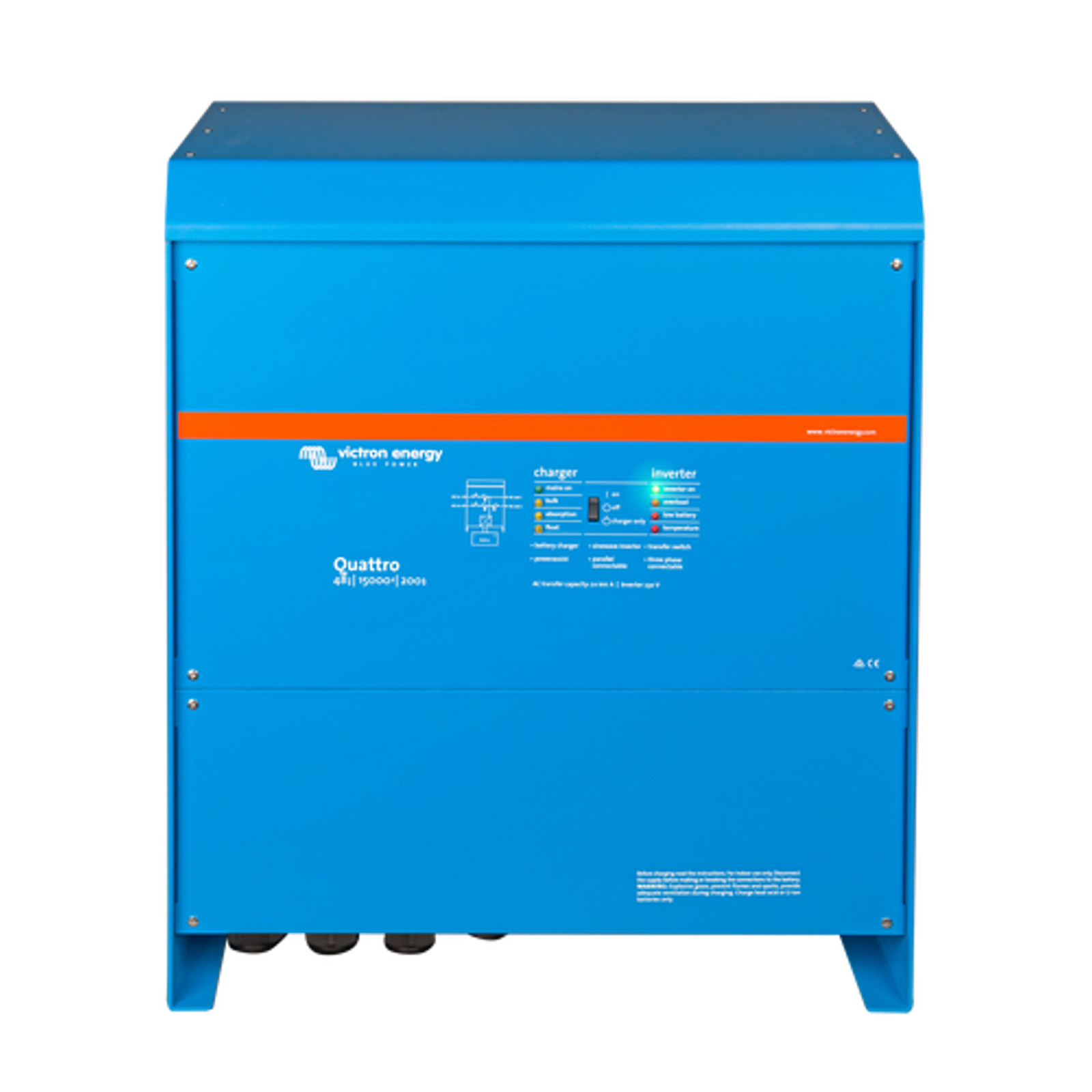

Quattro 48/15000/200-100/100 277V VE.Bus
Quattro to zaawansowana konstrukcja marki Victron Energy, która łączy w sobie funkcje przetwornicy i ładowarki. Posiada dwa wejścia i dwa wyjścia prądu przemiennego AC. Zasilana prądem stałym 48V (DC) generuje prąd zmienny 277V (AC) o mocy 12000W. Współpracuje z różnymi źródłami zasilania, takimi jak sieć, generator lub akumulator. Posiada interfejs VE.Bus, który umożliwia zdalne sterowanie i monitorowanie urządzenia.
- Доступно на замовлення
Деталі продукту
- Бренд
- Victron Energy
- Артикул
- QUA483150100
- код EAN13
- 8719076062189
- MPN
- QUA483150100
Технічна документація
| Модель | Рейтинг IP | Вологість | Napięcie ładowania podtrzymującego (float) | Podłączenie akumulatora | Napięcie ładowania absorpcyjnego | Uniwersalne porty komunikacyjne | Zakres temperatury pracy | Normy EMC (emisja i odporność) | Porty komunikacyjne | Zakres napięcia wejściowego DC | Pobór mocy bez obciążenia | Zakres częstotliwości wejściowej AC | Programowalny przekaźnik | Zabezpieczenia | Podłączenie 230 VAC | Normy bezpieczeństwa | Materiał / Kolor obudowy | Dodatkowe wyjście pomocnicze | Максимальна ефективність | Napięcie wejściowe AC | Prąd ładowania akumulatora domowego | Пікова потужність | PowerControl i PowerAssist | Przełącznik transferowy | Napięcie wyjściowe AC | Częstotliwość wyjściowa | Ciągła moc wyjściowa przy 25°C | Ciągła moc wyjściowa przy 40°C | Ciągła moc wyjściowa przy 65°C | Czujnik temperatury akumulatora | Zdalne włączanie/wyłączanie | Pobór mocy bez obciążenia (tryb AES) | Pobór mocy bez obciążenia (tryb Search) | Napięcie w trybie magazynowania (storage) | Макс. висота над рівнем моря | ICw | Prąd wejściowy | Maksymalny prąd wejściowy i przelotowy AC | Napięcie baterii | Model (Rabat) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Quattro | IP21 | Maks. 95% bez kondensacji | 55.2 V | 4 śruby M8 | 57.6 V | Tak (2x) | Od -40 do +65°C | EN 55014-1 EN 55014-2 EN-IEC 61000-3-2 EN-IEC 61000-3-3 IEC 61000-6-1 IEC 61000-6-2 IEC 61000-6-3 | VE.Bus (praca równoległa | 38 - 66 V | 110 W | 45 / 65 Hz | 3x | a - g | Śruby M6 | EN-IEC 60335-1 EN-IEC 60335-2-29 EN-IEC 62109-1 | Aluminium (RAL 5012) | 50 A | 96% | 240-295 VAC | 200 A | 25000 W | Tak | Tak | 230 VAC ± 2% | 50 Hz ± 0.1% | 12000 W | 10000 W | 7000 W | W zestawie | Tak | 75 W | 20 W | 52.8 V | 2000 m | 10 kA 30 ms | 350 A | 2x 100 A | 48V | CUO |
Опис
Specyfikacja
Quattro 48/15000/200-100/100 277V |
|
|
PowerControl / PowerAssist |
Tak |
|
Przełącznik samoczynnego załączania rezerwy |
Tak |
|
Napięcie oraz częstotliwość wejść AC (2x) |
230 - 290 VAC |
|
Maks. prąd zasilania |
2x 100 A |
|
FALOWNIK |
|
|
Zakres napięcia wejściowego DC |
38 – 66V |
|
Napięcie oraz częstotliwość wyjścia AC (1) |
277 VAC ± 2% |
|
Moc wyjściowa przy 25°C (2) |
15000 VA |
|
Moc wyjściowa przy 25°C |
12000 W |
|
Moc wyjściowa przy 40°C |
10000 W |
|
Moc wyjściowa przy 65°C |
7000 W |
|
Moc szczytowa |
25000 W |
|
Maks. sprawność |
96% |
|
Moc przy zerowym obciążeniu |
110 W |
|
Moc przy zerowym obciążeniu w trybie AES |
75 W |
|
Moc przy zerowym obciążeniu w trybie poszukiwania odbiornika |
20 W |
|
ŁADOWARKA |
|
|
Napięcie ładowania "absorption" |
57,6 V |
|
Napięcie ładowania "float" |
55,2 V |
|
Tryb magazynowania |
52,8 V |
|
Prąd ładowania akumulatora domowego (3) |
200 A |
|
Czujnik temperatury akumulatora |
Tak |
|
OGÓLNE |
|
|
Wyjście pomocnicze (4) |
50 A |
|
Programowalny przekaźnik (5) |
3x |
|
Ochrona (6) |
a - g |
|
Port komunikacyjny VE.Bus |
Do pracy równoległej i trójfazowej, zdalnego monitorowania i integrację systemu |
|
Port komunikacyjny ogólnego przeznaczenia |
Tak, 2x |
|
Zdalne włączanie/wyłączanie |
Tak |
|
Zakres temperatury roboczej |
od -40 do +65°C |
|
Wilgotność |
maks. 95% bez kondensacji |
|
OBUDOWA |
|
|
Materiał i kolor |
Aluminium (kolor RAL 5012) |
|
Kategoria ochrony |
IP 21 |
|
Podłączenie akumulatora |
Cztery śruby M8 (2 połączenia plus i 2 minus) |
|
Przyłącze 277 VAC |
Śruby M6 |
|
Waga |
72 kg |
|
Wymiary (szer. x wys. x dł.) |
572 x 488 x 344 mm |
|
NORMY |
|
|
Bezpieczeństwo |
EN-IEC 60335-1, |
|
Emisja, odporność |
EN 55014-1, |
|
PRZYPISY |
|
|
1) Zakres ustawień: 230-280 V (poniżej 275 V ciągła moc wyjściowa zmniejsza się liniowo wraz z napięciem wyjściowym) |
|
|
2) Obciążenie nieliniowe, współczynnik szczytu 3:1 |
|
|
3) W temperaturze otoczenia 25°C |
|
|
4) Wyłącza się, gdy nie ma zewnętrznego źródła AC |
|
|
5) Programowalny przekaźnik, który można ustawić na alarm ogólny, zbyt niskie napięcie prądu DC lub funkcję uruchamiania/zatrzymywania agregatu prądotwórczego. |
|
|
6) Zabezpieczenia: a) zwarcie wyjścia |
|
Характеристики
-
МодельQuattro
-
Рейтинг IPIP21
-
Розміри (шир. × вис. × глиб.)488 x 572 x 344 mm
-
Вага72 kg
-
ВологістьMaks. 95% bez kondensacji
-
Napięcie ładowania podtrzymującego (float)55.2 V
-
Podłączenie akumulatora4 śruby M8
-
Napięcie ładowania absorpcyjnego57.6 V
-
Uniwersalne porty komunikacyjneTak (2x)
-
Zakres temperatury pracyOd -40 do +65°C
-
Normy EMC (emisja i odporność)EN 55014-1
EN 55014-2
EN-IEC 61000-3-2
EN-IEC 61000-3-3
IEC 61000-6-1
IEC 61000-6-2
IEC 61000-6-3 -
Porty komunikacyjneVE.Bus (praca równoległa
-
Zakres napięcia wejściowego DC38 - 66 V
-
Pobór mocy bez obciążenia110 W
-
Zakres częstotliwości wejściowej AC45 / 65 Hz
-
Programowalny przekaźnik3x
-
Zabezpieczeniaa - g
-
Podłączenie 230 VACŚruby M6
-
Normy bezpieczeństwaEN-IEC 60335-1
EN-IEC 60335-2-29
EN-IEC 62109-1 -
Materiał / Kolor obudowyAluminium (RAL 5012)
-
Dodatkowe wyjście pomocnicze50 A
-
Максимальна ефективність96%
-
Napięcie wejściowe AC240-295 VAC
-
Prąd ładowania akumulatora domowego200 A
-
Пікова потужність25000 W
-
PowerControl i PowerAssistTak
-
Przełącznik transferowyTak
-
Napięcie wyjściowe AC230 VAC ± 2%
-
Częstotliwość wyjściowa50 Hz ± 0.1%
-
Ciągła moc wyjściowa przy 25°C12000 W
-
Ciągła moc wyjściowa przy 40°C10000 W
-
Ciągła moc wyjściowa przy 65°C7000 W
-
Czujnik temperatury akumulatoraW zestawie
-
Zdalne włączanie/wyłączanieTak
-
Pobór mocy bez obciążenia (tryb AES)75 W
-
Pobór mocy bez obciążenia (tryb Search)20 W
-
Napięcie w trybie magazynowania (storage)52.8 V
-
Макс. висота над рівнем моря2000 m
-
ICw10 kA 30 ms
-
Prąd wejściowy350 A
-
Maksymalny prąd wejściowy i przelotowy AC2x 100 A
-
Napięcie baterii48V
-
Model (Rabat)CUO
