Battery Balancer

Problem: okres użytkowania drogiego banku akumulatorów może ulec znacznemu skróceniu wskutek stanu braku równowagi naładowania
Nieco większy wewnętrzny prąd upływowy jednego akumulatora w banku 24 V lub 48 V złożonym z kilku akumulatorów połączonych szeregowo/równolegle spowoduje niedoładowanie tego akumulatora i innych akumulatorów połączonych równolegle oraz przeładowanie akumulatorów połączonych szeregowo. Ponadto przy szeregowym łączeniu nowych ogniw lub akumulatorów powinny one mieć taki sam początkowy stan naładowania. Z niewielkimi różnicami można sobie poradzić podczas ładowania absorpcyjnego lub wyrównującego, ale duże różnice spowodują uszkodzenia wskutek nadmiernego wydzielania gazu (spowodowanego przeładowaniem) z akumulatorów o wyższym początkowym stopniu naładowania oraz wskutek zasiarczenia (spowodowanego niedostatecznym ładowaniem) akumulatorów o niższym początkowym stopniu naładowania.

Rozwiązanie: wyrównanie akumulatorów

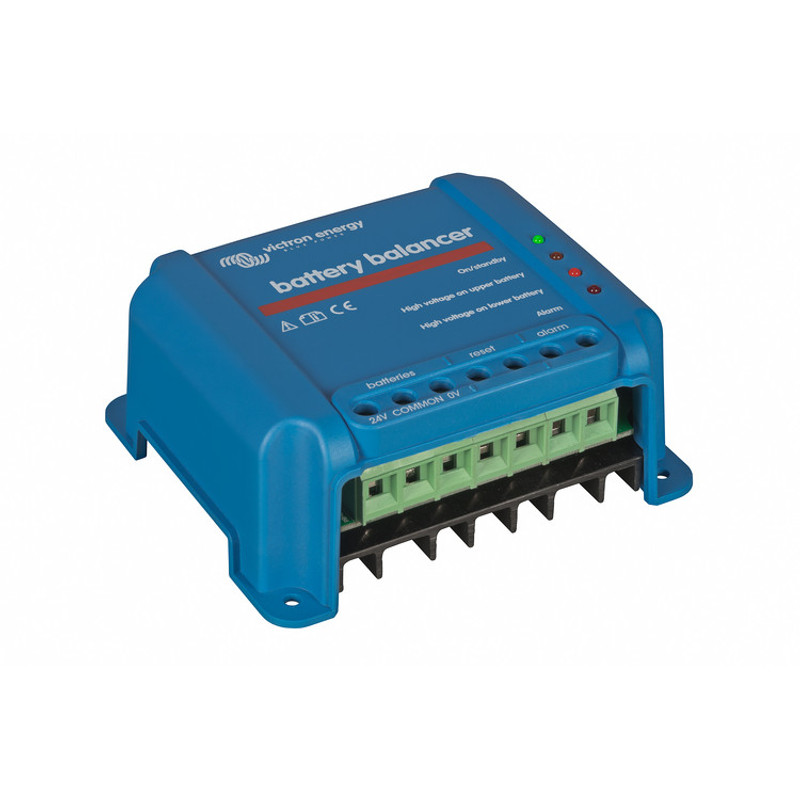

Wyrównywacz akumulatorów wyrównuje stan naładowania dwóch połączonych szeregowo akumulatorów 12 V lub kilku równolegle połączonych szeregowych ciągów akumulatorów.
Kiedy napięcie ładowania akumulatora 24 V wzrasta do ponad 27,3 V, wyrównywacz akumulatorów uruchamia się, porównując napięcie w dwóch szeregach podłączonych akumulatorów. Wyrównywacz akumulatorów pobiera prąd o natężeniu do 0,7 A z akumulatora (lub akumulatorów połączonych równolegle) o najwyższym napięciu. Wynikająca z tego różnica prądu ładowania zapewnia dostosowanie stanu naładowania wszystkich akumulatorów do tego samego poziomu.

W razie potrzeby można równolegle połączyć kilka wyrównywaczy.

Zestaw akumulatorów 48 V można wyrównać za pomocą trzech wyrównywaczy akumulatorów.

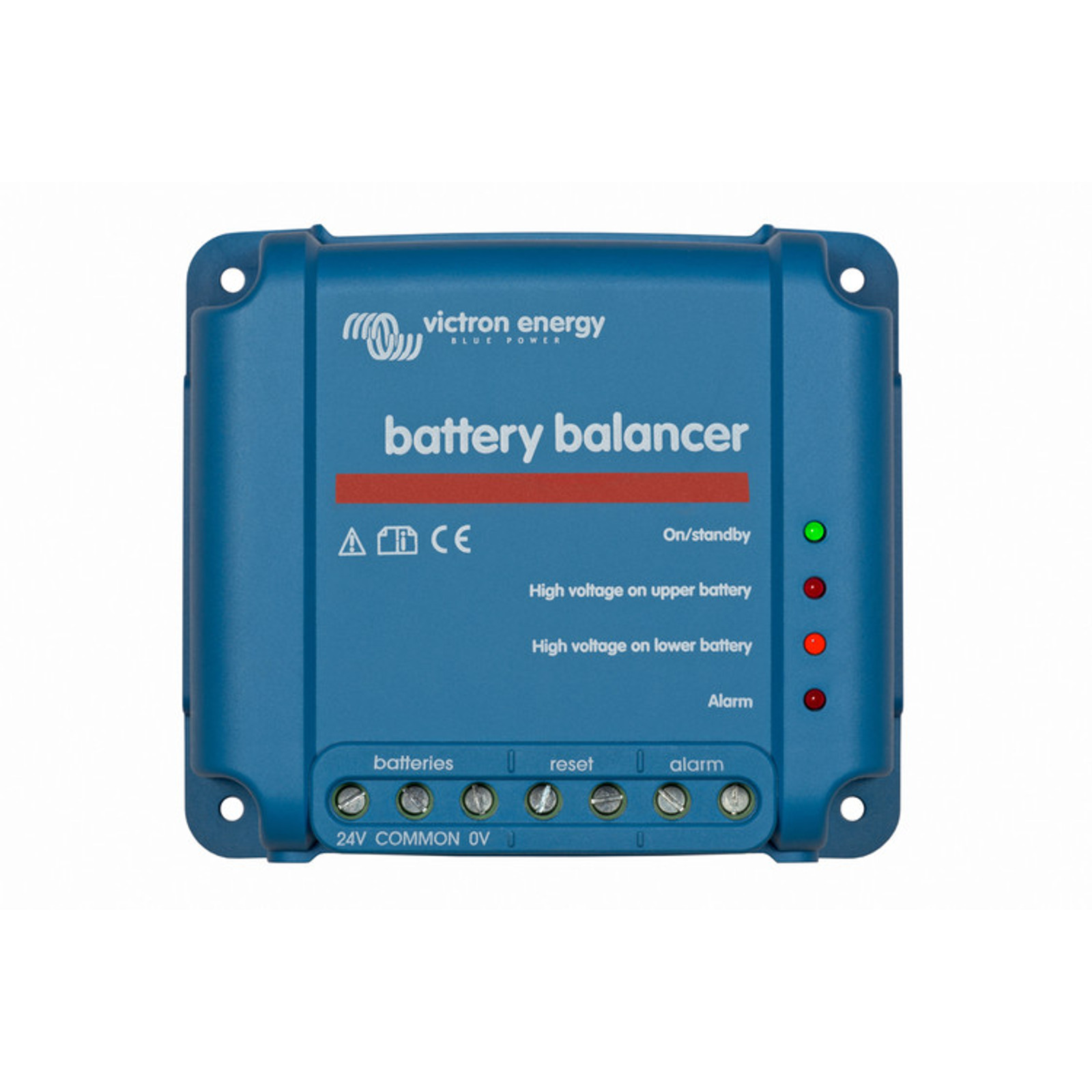

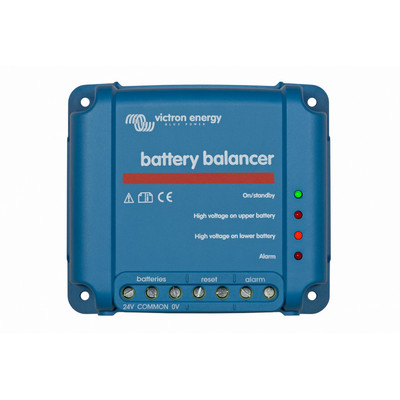

Diody LED
Zielona: włączenie (napięcie akumulatora > 27,3 V)
Pomarańczowa: aktywny szereg akumulatorów od strony kabla ujemnego (odchylenie > 0,1 V)
Pomarańczowa: aktywny szereg akumulatorów od strony kabla dodatniego (odchylenie > 0,1 V)
Czerwona: alarm (odchylenie > 0,2 V). Ta dioda świeci się aż do zmniejszenia odchylenia do < 0,14 V lub do zmniejszenia napięcia w systemie do < 26,6 V.

Przekaźnik alarmu
Otwarty w stanie normalnym. Zamyka się, gdy zaświeca się czerwona dioda LED; otwiera się, gdy czerwona dioda gaśnie.

Resetowanie alarmu
Do dwóch dostępnych zacisków można przyłączyć przycisk. Sprzężenie dwóch zacisków spowoduje zresetowanie przekaźnika.
Stan resetu pozostaje aktywny aż do zakończenia alarmu. Następnie przekaźnik zamknie się ponownie, gdy wystąpi nowy alarm.

Jeszcze więcej informacji i lepsza kontrola dzięki funkcji monitorowania punktu środkowego przez monitor akumulatorów BMV-702
Monitor BMV-702 mierzy punkt środkowy ciągu ogniw lub akumulatorów oraz pokazuje odchylenie od idealnego punktu środkowego wyrażone
w woltach lub procentach. Można ustawić różne wartości procentowe odchylenia w celu wywołania alarmu wizualnego/dźwiękowego oraz w celu
zamknięcia bezpotencjałowego styku przekaźnika jako alarmu zdalnego.
Dalsze informacje o wyrównywaniu akumulatorów zamieszczono w instrukcji obsługi monitora BMV-702.

Więcej informacji o akumulatorach i ich ładowaniu
Więcej informacji na temat akumulatorów i ich ładowania znajdą Państwo w naszej książce pt. „Energy Unlimited” (dostępnej za darmo w firmie Victron
Energy i udostępnionej do pobrania na witrynie www.victronenergy.com).
