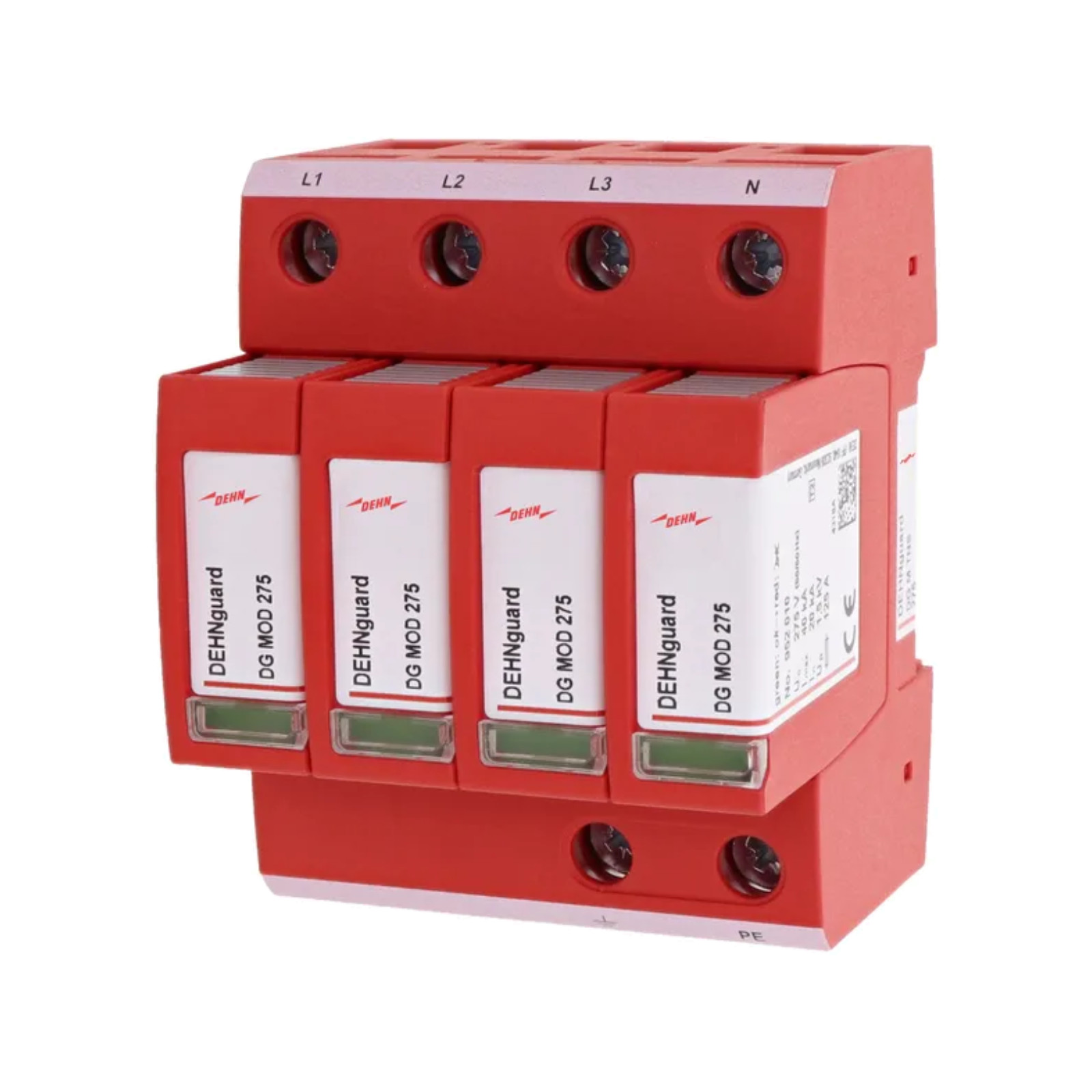

Surge Protector DEHNguard M TNS 275 - 952400
4-pole, modular, ready-to-connect surge protector for TN-S networks with a rated voltage of 230/400 V (4+0 connection system).
- На замовлення
Деталі продукту
- Бренд
- DEHN
- Артикул
- 952400
- код EAN13
- 4013364108455
- MPN
- 952400
Технічна документація
Brak danych technicznych
Опис
Opis
Ochrona instalacji elektrycznych

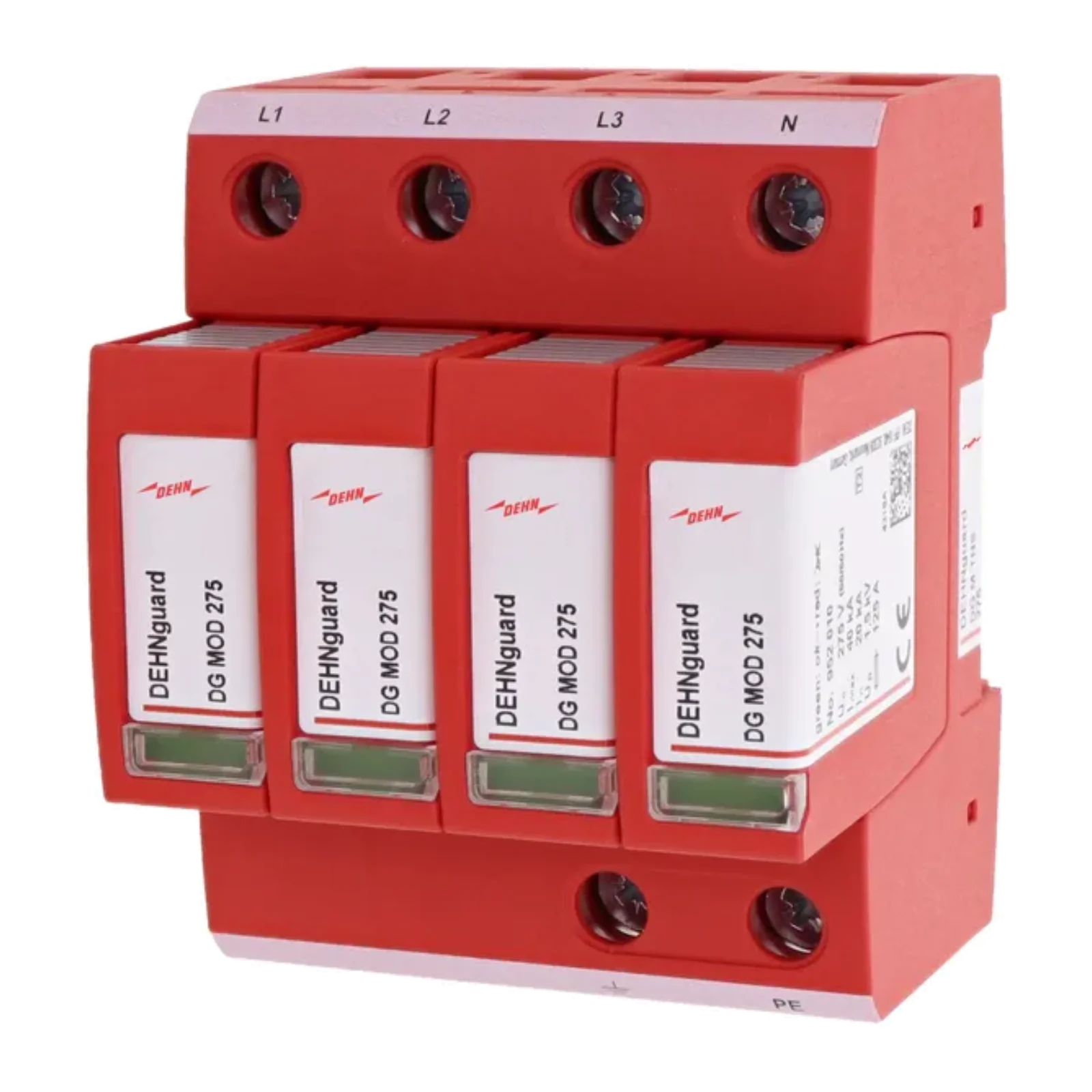

DEHNguard M TNS
Modułowy ogranicznik przepięć do sieci TN-S o napięciu znamionowym 230/400 V
Zaawansowana technologia ochrony przepięciowej
DEHNguard DG M TNS 275 to profesjonalny, modułowy ogranicznik przepięć zaprojektowany do sieci TN-S / 230 V AC, zapewniający ochronę typu 2 zgodnie z normą EN 61643-11.
Dzięki zastosowaniu warystorów z tlenku cynku, urządzenie zapewnia wysoką zdolność odprowadzania prądu udarowego, a system „Thermo Dynamic Control” monitoruje stan urządzenia i zapewnia jego bezpieczne odłączenie w razie awarii.
Kluczowe cechy
- Typ 2 (klasa II) zgodnie z EN/IEC 61643-11
- Maksymalne napięcie ciągłe AC: 275 V
- Wysoka zdolność prądu udarowego piorunowego
- Wizualna sygnalizacja stanu: zielona/czerwona
- Certyfikacje: KEMA, UL, VDE
Innowacyjne rozwiązania techniczne

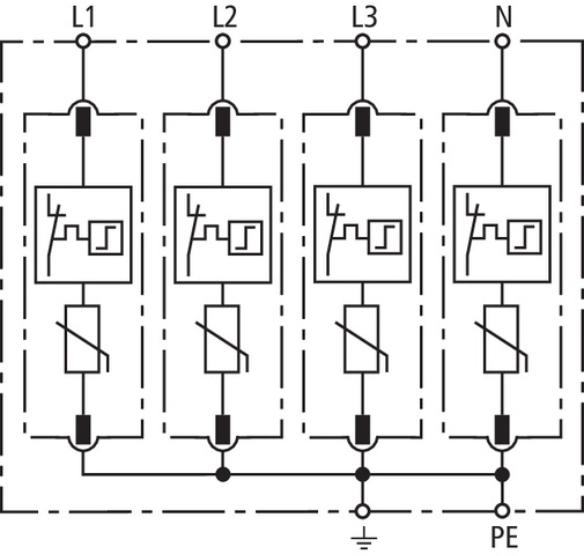

Zaawansowany, bezpieczny, czteropolowy układ zabezpieczenia dedykowany dla sieci TN-S, w którym każdy tor - L1, L2, L3 oraz N - wyposażono w własny moduł ochronny odprowadzający energię przepięciową bezpośrednio do przewodu PE.
Każdy tor zawiera warystor wraz z układem odłączającym, który monitoruje stan elementów i reaguje w przypadku przeciążenia. Rozwiązanie to zapobiega uszkodzeniu modułu i eliminuje ryzyko przegrzania, zapewniając ciągłość i bezpieczeństwo pracy instalacji nawet przy częstych przepięciach.
Zastosowana topologia L/N–PE jest dostosowana do charakterystyki sieci niskiego napięcia i gwarantuje szybkie zadziałanie ogranicznika podczas wzrostów napięcia - konstrukcja odpowiada wymaganiom klasycznych układów AC, oferując skuteczną i przewidywalną ochronę w rozdzielnicach TN-S.
-40°C do +80°C
≤ 25 ns

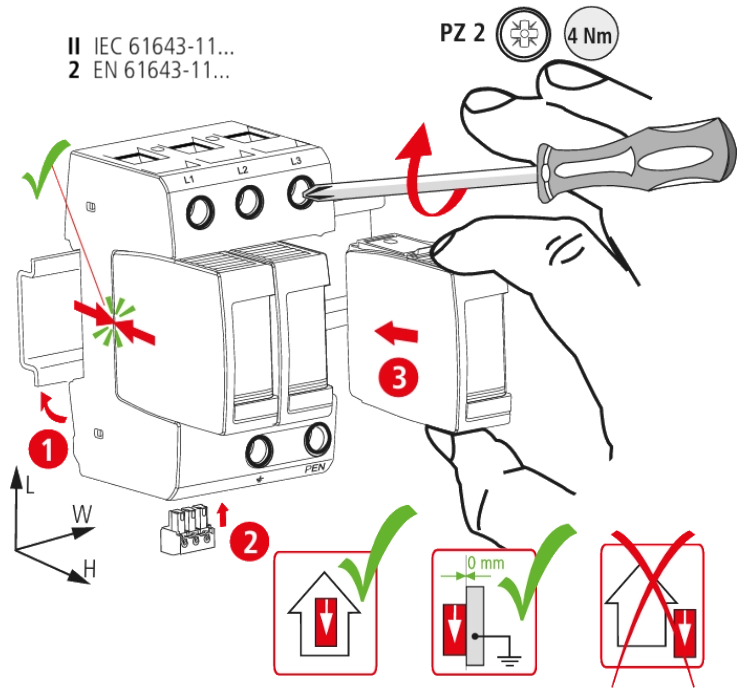

Łatwy montaż i obsługa

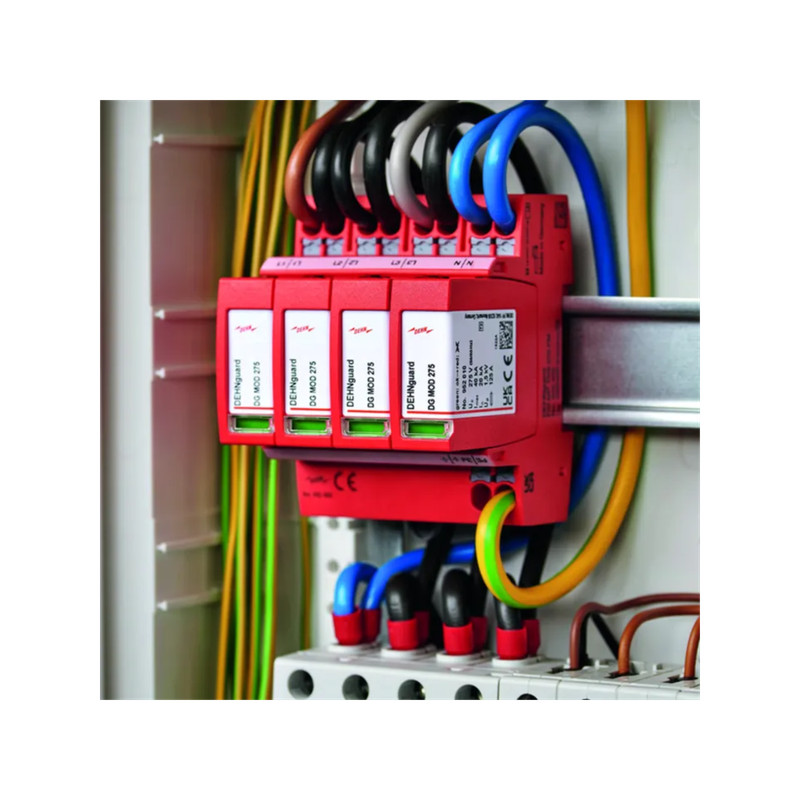

Profesjonalny montaż na szynie DIN z intuicyjną sygnalizacją stanu dla niezawodnego monitorowania pracy.
Urządzenie może być podłączane i instalowane wyłącznie przez osobę z odpowiednimi kwalifikacjami elektrycznymi, z zachowaniem krajowych norm i przepisów bezpieczeństwa zgodnie z IEC 60364-5-5. Kompaktowa konstrukcja zajmuje tylko 4 moduły na standardowej szynie DIN.
Wbudowany wskaźnik stanu w okienku kontrolnym zapewnia czytelną informację o pracy - kolor zielony oznacza prawidłową pracę, czerwony sygnalizuje stan awarii wymagający wymiany urządzenia.
Wymagania montażowe
- Montaż wyłącznie przez wykwalifikowanego elektryka
- Tylko instalacja wewnętrzna (IP20)
- Elastyczny zakres przekroju kabli
Specyfikacja
DEHNguard M TNS (952400) |
|
| Ogranicznik przepięć zgodnie z PN-EN 61643-11 | typ 2 / klasa II |
| Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m) | typ 2 + typ 3 |
| Napięcie znamionowe AC (U N ) | 230 / 400 V (50 / 60 Hz) |
| Największe napięcie trwałej pracy AC (U C ) | 275 V (50 / 60 Hz) |
| Znamionowy prąd wyładowczy (8/20 µs) (I n ) | 20 kA |
| Maksymalny prąd wyładowczy (8/20 µs) (I maks. ) | 40 kA |
| Napięciowy poziom ochrony [L-PE]/[N-PE] (U P ) | ≤ 1,5 / ≤ 1,5 kV |
| Napięciowy poziom ochrony [L-PE]/[N-PE] przy 5 kA (U P ) | ≤ 1 / ≤ 1 kV |
| Czas zadziałania (t A ) | ≤ 25 ns |
| Maksymalne dobezpieczenie | 125 A gG |
| Wytrzymałość zwarciowa przy maksymalnym bezpieczniku (I SCCR ) | 50 kA rms |
| Przepięcia dorywcze (TOV) (U T ) – cecha | 335 V / 5 s – wytrzymały |
| Przepięcia dorywcze (TOV) (U T ) – cecha | 440 V / 120 min – bezpieczne uszkodzenie |
| Zakres temperatury pracy (T U ) | -40°C ... +80°C |
| Wskaźnik działania / uszkodzenia | zielony / czerwony |
| Liczba portów | 1 |
| Przekrój przyłącza (min.) | 1,5 mm 2 drut / linka |
| Przekrój żyły (maks.) | 35 mm 2 wielodrutowe / 25 mm 2 linka |
| Montaż na | szynie 35 mm zgodnie z EN 60715 |
| Materiał obudowy | termoplastyk, czerwony, UL 94 V-0 |
| Miejsce instalacji | instalacja wewnętrzna |
| Stopień ochrony | IP 20 |

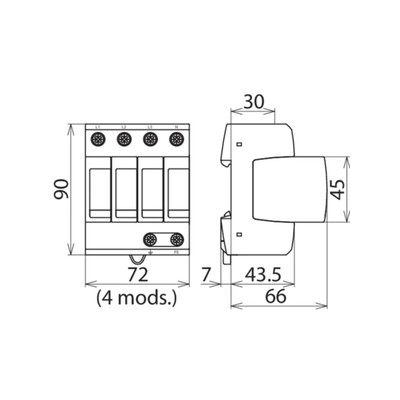

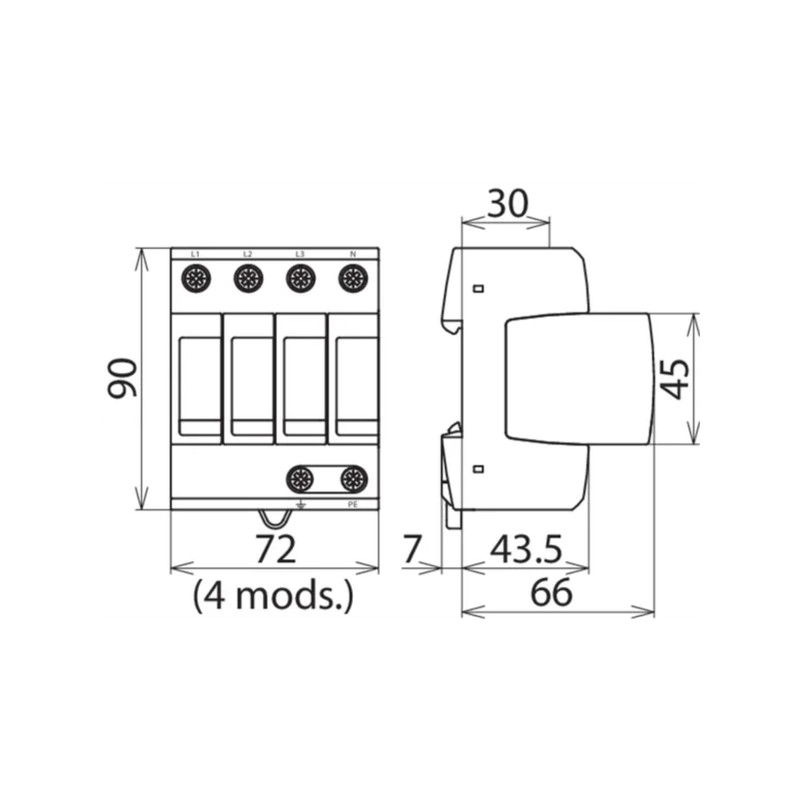

| Wymiary | 4 moduły, DIN 43880 |
| Certyfikaty | KEMA, VDE, UL |
|
Zastosowanie ogranicznika w systemach zasilania trakcji 16,7 Hz |
|
| – Napięcie probiercze AC (U C ) | 275 V |
| – Napięcie znamionowe AC (U N ) | 230 / 400 V |
| – Częstotliwość znamionowa AC (f N ) | 16,7 Hz |
