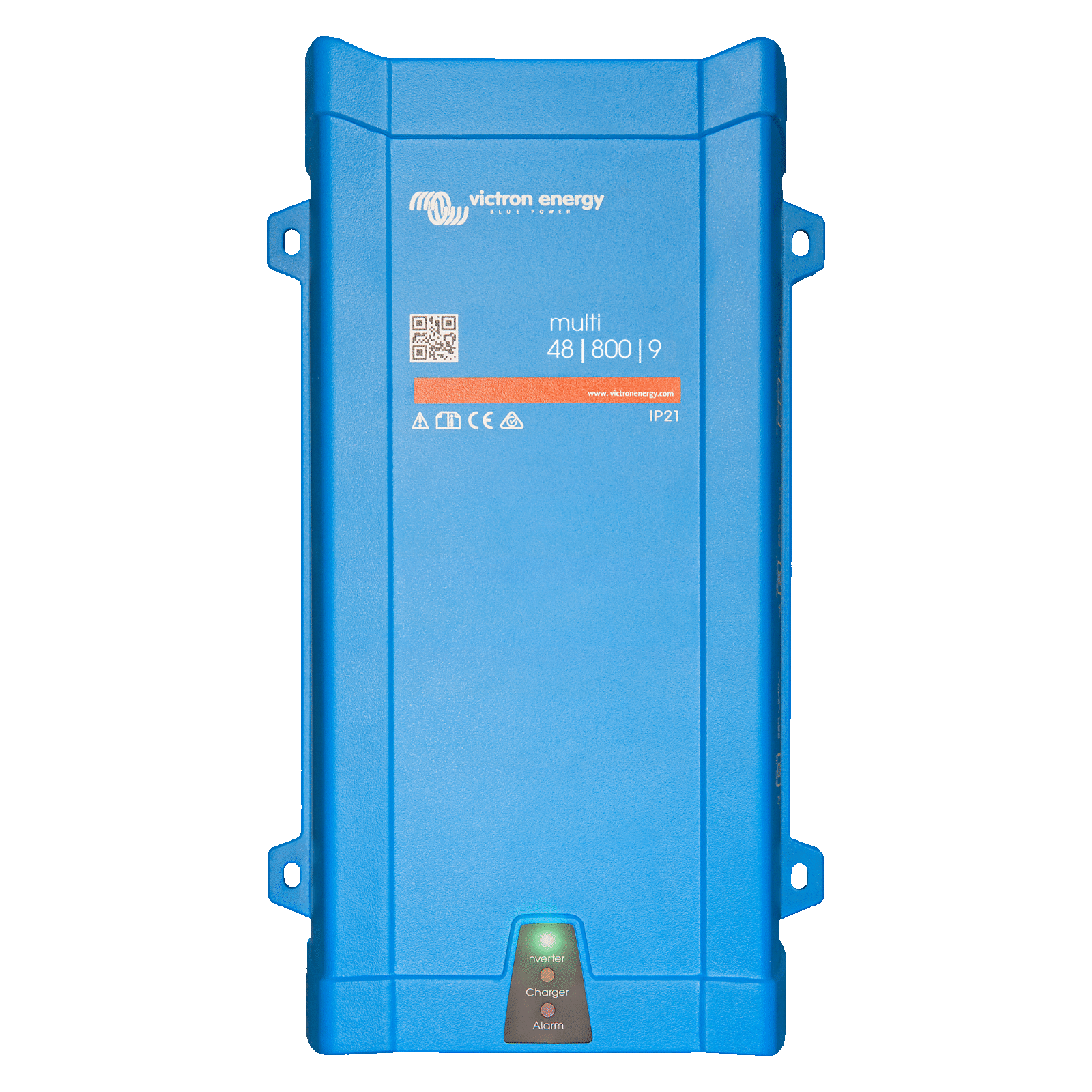

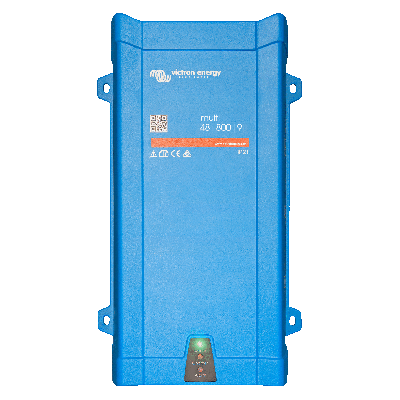

MultiPlus 48/800/9-16 230V VE.Bus
MultiPlus to zaawansowana konstrukcja marki Victron Energy, która łączy w sobie funkcje przetwornicy i ładowarki. Zasilana prądem stałym 48V (DC) generuje prąd zmienny 230V (AC) o mocy 700W. Współpracuje z różnymi źródłami zasilania, takimi jak sieć, generator lub akumulator. Posiada interfejs VE.Bus, który umożliwia zdalne sterowanie i monitorowanie urządzenia.
- На замовлення
Деталі продукту
- Бренд
- Victron Energy
- Артикул
- PMP481800000
- код EAN13
- 8719076038245
- MPN
- PMP481800000
Технічна документація
| Рейтинг IP | Porty komunikacyjne | Zakres temperatury pracy | Normy EMC (emisja i odporność) | Модель | Materiał obudowy | Zakres napięcia wejściowego DC | Sprawność | Pobór mocy bez obciążenia | Zakres częstotliwości wejściowej AC | Programowalny przekaźnik | Zabezpieczenia | Dopuszczalna wilgotność (bez kondensacji) | Kolor obudowy | Podłączenie akumulatora | Podłączenie 230 VAC | Normy bezpieczeństwa | Пікова потужність | PowerControl i PowerAssist | Przełącznik transferowy | Napięcie wyjściowe AC | Częstotliwość wyjściowa | Ciągła moc wyjściowa przy 25°C | Ciągła moc wyjściowa przy 40°C | Ciągła moc wyjściowa przy 65°C | Napięcie ładowania absorpcyjnego | Napięcie ładowania podtrzymującego (float) | Czujnik temperatury akumulatora | Zdalne włączanie/wyłączanie | Pobór mocy bez obciążenia (tryb Search) | Napięcie w trybie magazynowania (storage) | Napięcie baterii | Потужність | Zakres napięcia wejściowego AC | Praca równoległa i trójfazowa | Przełączniki konfiguracyjne (DIP switches) | Wewnętrzny bezpiecznik DC | Maksymalny prąd ładowania akumulatora (przy 25°C) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IP21 | VE.Bus (praca równoległa | Od -40 do +65°C (chłodzenie wentylatorem) | EN 55014-1 EN 55014-2 EN-IEC 61000-3-2 EN-IEC 61000-3-3 IEC 61000-6-1 IEC 61000-6-2 IEC 61000-6-3 | MultiPlus | Stal / tworzywo ABS | 38 - 66 V | 94% | 8 W | 45 - 65 Hz | Tak | a - g | Maksymalnie 95% | Niebieski (RAL 5012) | 10 mm² | Złącze G-ST18i | EN 62109-1 EN-IEC 60335-1 EN-IEC 60335-2-29 | 1.6 kW | Tak | 16 A | 230 VAC ± 2% | 50 Hz ± 0.1% | 0.7 kW | 0.65 kW | 0.4 kW | 57.6 V | 55.2 V | Tak | Włącz / wyłącz / tylko ładowarka | 3 W | 52.8 V | 48V | 800VA | 187 - 265 VAC | Tak | Tak | 40 A | 9 A |
Опис
Opis
Wielofunkcyjny, z inteligentnym zarządzaniem energią
Urządzenie MultiPlus to potężny falownik prądu sinusoidalnego, zaawansowana ładowarka akumulatorów z technologią ładowania adaptacyjnego oraz szybki przełącznik transferowy prądu przemiennego w jednej kompaktowej obudowie. Oprócz tych podstawowych funkcji urządzenie MultiPlus posiada kilka zaawansowanych rozwiązań, które opisano poniżej.
Praca równoległa i możliwość pracy w trzech fazach
Nawet sześć urządzeń Multi może pracować równolegle, aby uzyskać wyższą moc wyjściową.
Oprócz połączenia równoległego, trzy urządzenia mogą być skonfigurowane do pracy w trybie trójfazowym.
PowerControl - radzenie sobie z ograniczoną mocą generatora, nabrzeżem lub siecią energetyczną
Za pomocą panelu sterowania Multi można ustawić maksymalny prąd generatora lub prąd pobierany z lądu. Urządzenie MultiPlus uwzględni wówczas inne obciążenia prądem zmiennym i wykorzysta dodatkową moc do ładowania, zapobiegając w ten sposób przeciążeniu generatora lub nabrzeżnego źródła zasilania.
PowerAssist - Zwiększanie wydajności zasilania z lądu lub generatora
Funkcja ta przenosi zasadę działania systemu PowerControl na kolejny wymiar. Dzięki niej urządzenie MultiPlus może uzupełniać moc alternatywnego źródła zasilania. W przypadku, gdy moc szczytowa jest często wymagana tylko przez ograniczony czas, urządzenie MultiPlus zadba o to, aby niewystarczająca ilość energii z lądu lub generatora została natychmiast zrekompensowana energią z akumulatora. Gdy obciążenie maleje, zapas energii jest wykorzystywany do ładowania akumulatora.
Czterostopniowa ładowarka adaptacyjna i ładowanie akumulatorów w dwóch bankach
Główne wyjście zapewnia potężne ładowanie systemu akumulatorów za pomocą zaawansowanego oprogramowania "adaptive charge".
Oprogramowanie to dostraja trzystopniowy proces automatyczny do stanu akumulatora i dodaje czwarty stopień dla długich okresów ładowania w stanie spoczynku. Proces ładowania adaptacyjnego jest opisany bardziej szczegółowo w karcie katalogowej ładowarki Phoenix Charger oraz na naszej stronie internetowej w zakładce Informacje techniczne. Dodatkowo urządzenie MultiPlus może ładować drugi
Ponadto urządzenie MultiPlus może ładować drugi akumulator za pomocą niezależnego wyjścia ładowania podtrzymującego, przeznaczonego dla akumulatora rozruchowego silnika głównego lub generatora.
Wysoka moc rozruchowa
Niezbędna do rozruchu obciążeń o dużym rozruchu, takich jak konwertery mocy do lamp LED, lamp halogenowych lub narzędzi elektrycznych.
Tryb wyszukiwania
Gdy tryb wyszukiwania jest włączony, zużycie energii przez przetwornicę w trybie bez obciążenia zmniejsza się o około 70%. W tym trybie urządzenie Multi, pracujące w trybie inwertera, jest wyłączane w przypadku braku obciążenia lub bardzo niskiego obciążenia i włącza się co dwie sekundy na krótki okres czasu. Jeżeli prąd wyjściowy przekroczy ustawiony poziom, przetwornica będzie nadal pracować. Jeśli nie, przetwornica wyłączy się ponownie.
Przekaźnik programowalny
Przekaźnik programowalny jest domyślnie ustawiony jako przekaźnik alarmowy, tzn. przekaźnik odłączy się w przypadku alarmu lub alarmu wstępnego (przetwornica prawie zbyt gorąca, tętnienia na wejściu prawie zbyt wysokie, napięcie akumulatora prawie zbyt niskie).
Zdalne włączanie / wyłączanie / włączanie ładowarki
Trójbiegunowe złącze.
Konfiguracja, monitorowanie i kontrola systemu na miejscu
Po zainstalowaniu urządzenie MultiPlus jest gotowe do pracy.
Niektóre ustawienia można zmienić za pomocą przełączników DIP.
Modele 500/800/1200VA: zdalny przełącznik / napięcie ładowania akumulatora / częstotliwość falownika / tryb wyszukiwania.
Modele 1600/2000VA: napięcie ładowania akumulatora / tryb wyszukiwania.
Więcej ustawień można uzyskać za pomocą VE-Config lub klucza sprzętowego VE.Bus Smart.
Zdalna konfiguracja i monitorowanie
Zainstaluj Cerbo GX lub inny produkt GX, aby połączyć się z Internetem.
Dane operacyjne mogą być przechowywane i wyświetlane na naszej bezpłatnej stronie internetowej VRM (Victron Remote Management).
Po podłączeniu do Internetu, systemy mogą być zdalnie dostępne, a ustawienia mogą być zmieniane.
Specyfikacja
MultiPlus 48/800/9 230V |
|
|
PowerControl / PowerAssist |
Tak |
Praca trójfazowa i równoległa |
Tak |
Przełącznik samoczynnego załączania rezerwy |
16 A |
|
FALOWNIK |
|
Zakres napięcia wejściowego DC |
38 - 66 V |
|
Napięcie oraz częstotliwość wyjścia AC (1) |
230 VAC ± 2% |
|
Moc wyjściowa przy 25°C (2) |
800 VA |
Moc wyjściowa przy 25°C |
700 W |
Moc wyjściowa przy 40°C |
650 W |
Moc wyjściowa przy 65°C |
400 W |
Moc szczytowa |
1600 W |
Maks. sprawność |
94% |
|
Moc przy zerowym obciążeniu |
8 W |
|
Moc przy zerowym obciążeniu w trybie poszukiwania odbiornika |
3 W |
|
ŁADOWARKA |
|
Napięcie oraz częstotliwość wejścia AC |
187 - 265 VAC |
Napięcie ładowania "absorption" |
57,6 V |
Napięcie ładowania "float" |
55,2 V |
Tryb magazynowania |
52,8 V |
|
Prąd ładowania akumulatora domowego (3) |
9 A |
|
Prąd ładowania akumulatora rozruchowego |
1A (tylko modele 12 V i 24 V) |
Czujnik temperatury akumulatora |
Tak |
|
OGÓLNE |
|
|
Programowalny przekaźnik (4) |
Tak |
|
Ochrona (5) |
a - g |
|
Port komunikacyjny VE.Bus |
Do pracy równoległej i trójfazowej, zdalnego monitorowania i integracji systemu |
|
Zdalne włączanie/wyłączanie |
Pełne lub tylko ładowanie |
|
Przełącznik DIP (DIP switches) (6) |
Tak |
|
Wbudowany bezpiecznik prądu DC |
40 A |
|
Zakres temperatury roboczej |
od -40 do +65°C |
|
Wilgotność |
maks. 95% (bez kondensacji) |
|
OBUDOWA |
|
|
Materiał i kolor |
Stal / ABS (kolor RAL 5012) |
|
Kategoria ochrony |
IP 21 |
|
Podłączenie akumulatora |
10 mm2 |
|
Przyłącze 230 VAC |
Złącze G-ST18i |
|
Waga |
6,4 kg |
|
Wymiary (szer. x wys. x dł.) |
360 x 240 x 100 mm |
|
NORMY |
|
Bezpieczeństwo |
EN-IEC 60335-1, |
Emisja, odporność |
EN 55014-1, |
Dyrektywa motoryzacyjna |
ECE R10-5 |
|
PRZYPISY |
|
|
1) Możliwość dostrojenia do 60 Hz i 240 V |
|
|
2) Obciążenie nieliniowe, współczynnik szczytu 3:1 |
|
|
3) W temperaturze otoczenia 25°C |
|
|
4)
Programowalny przekaźnik, który można ustawić na alarm ogólny, zbyt niskie napięcie prądu DC lub funkcję
uruchamiania/zatrzymywania agregatu prądotwórczego.
|
|
|
5) Zabezpieczenia:
a) zwarcie wyjścia |
|
|
6) Zdalny / napięcie ładowania akumulatora / częstotliwość falownika / tryb poszukiwania |
|
Характеристики
-
Рейтинг IPIP21
-
Розміри (шир. × вис. × глиб.)240 x 360 x 100 mm
-
Porty komunikacyjneVE.Bus (praca równoległa
-
Zakres temperatury pracyOd -40 do +65°C (chłodzenie wentylatorem)
-
Normy EMC (emisja i odporność)EN 55014-1
EN 55014-2
EN-IEC 61000-3-2
EN-IEC 61000-3-3
IEC 61000-6-1
IEC 61000-6-2
IEC 61000-6-3 -
МодельMultiPlus
-
Вага6.4 kg
-
Materiał obudowyStal / tworzywo ABS
-
Zakres napięcia wejściowego DC38 - 66 V
-
Sprawność94%
-
Pobór mocy bez obciążenia8 W
-
Zakres częstotliwości wejściowej AC45 - 65 Hz
-
Programowalny przekaźnikTak
-
Zabezpieczeniaa - g
-
Dopuszczalna wilgotność (bez kondensacji)Maksymalnie 95%
-
Kolor obudowyNiebieski (RAL 5012)
-
Podłączenie akumulatora10 mm²
-
Podłączenie 230 VACZłącze G-ST18i
-
Normy bezpieczeństwaEN 62109-1
EN-IEC 60335-1
EN-IEC 60335-2-29 -
Пікова потужність1.6 kW
-
PowerControl i PowerAssistTak
-
Przełącznik transferowy16 A
-
Napięcie wyjściowe AC230 VAC ± 2%
-
Częstotliwość wyjściowa50 Hz ± 0.1%
-
Ciągła moc wyjściowa przy 25°C0.7 kW
-
Ciągła moc wyjściowa przy 40°C0.65 kW
-
Ciągła moc wyjściowa przy 65°C0.4 kW
-
Napięcie ładowania absorpcyjnego57.6 V
-
Napięcie ładowania podtrzymującego (float)55.2 V
-
Czujnik temperatury akumulatoraTak
-
Zdalne włączanie/wyłączanieWłącz / wyłącz / tylko ładowarka
-
Pobór mocy bez obciążenia (tryb Search)3 W
-
Napięcie w trybie magazynowania (storage)52.8 V
-
Napięcie baterii48V
-
Потужність800VA
-
Zakres napięcia wejściowego AC187 - 265 VAC
-
Praca równoległa i trójfazowaTak
-
Przełączniki konfiguracyjne (DIP switches)Tak
-
Wewnętrzny bezpiecznik DC40 A
-
Maksymalny prąd ładowania akumulatora (przy 25°C)9 A
