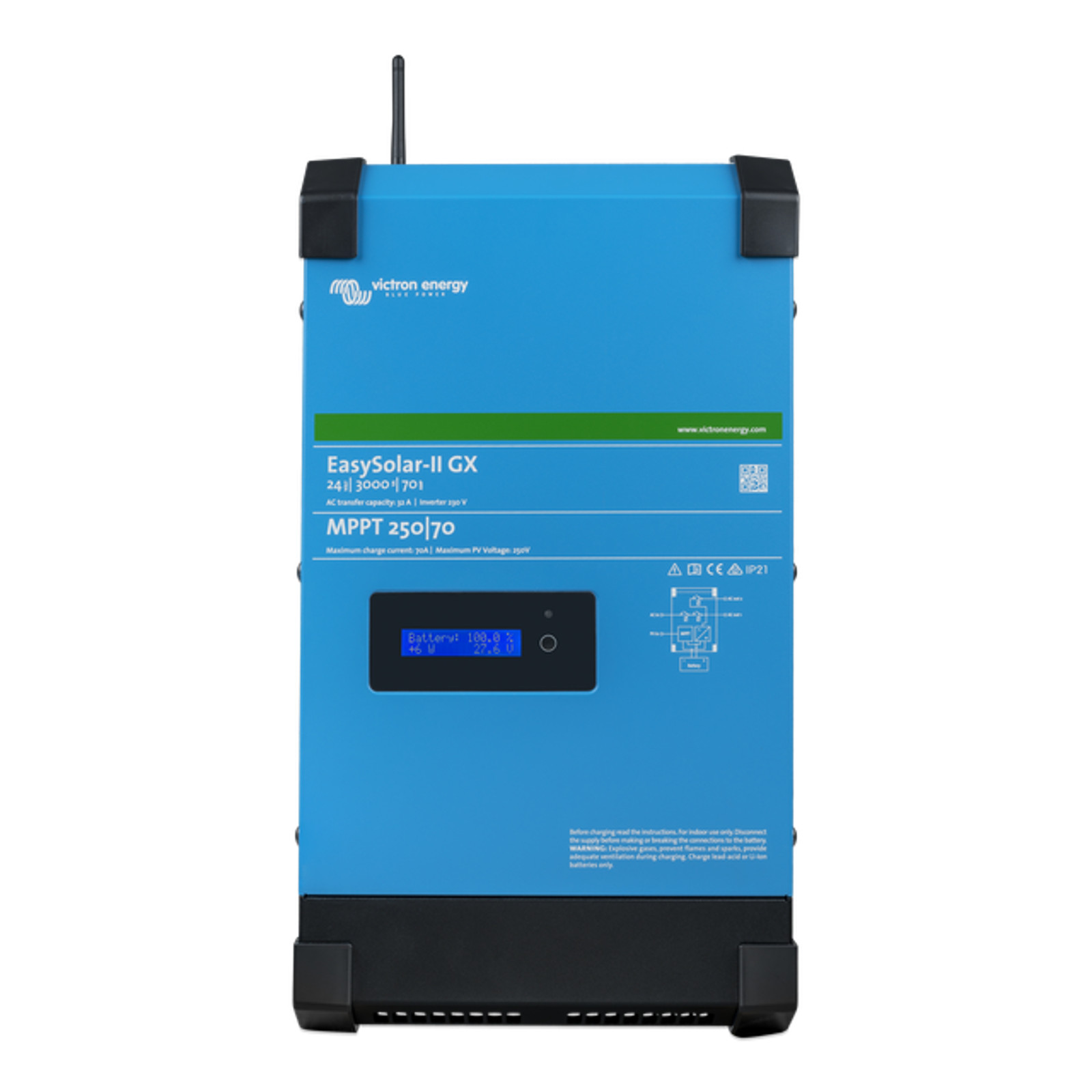

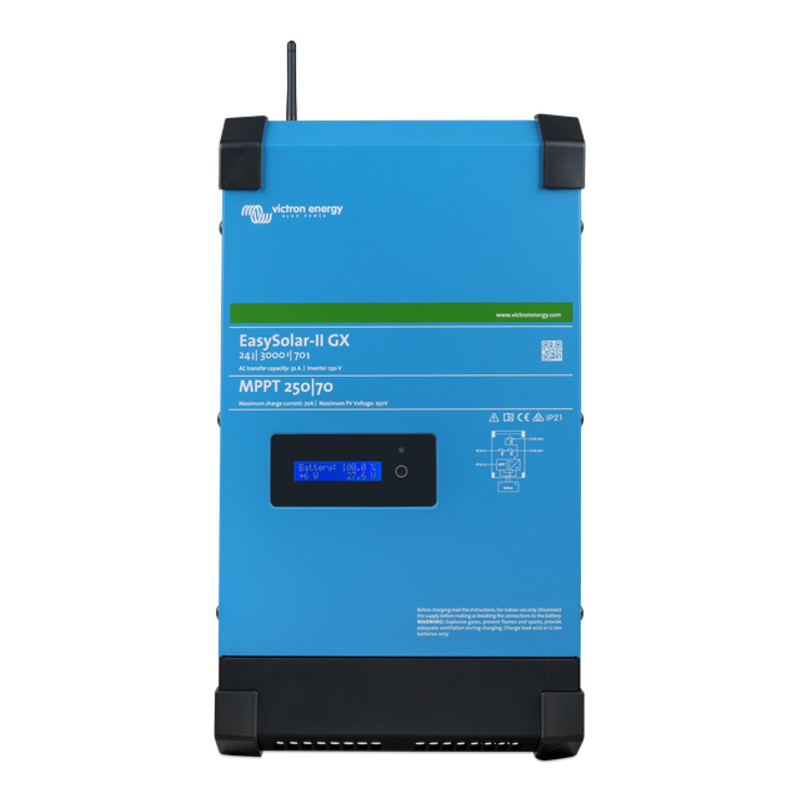

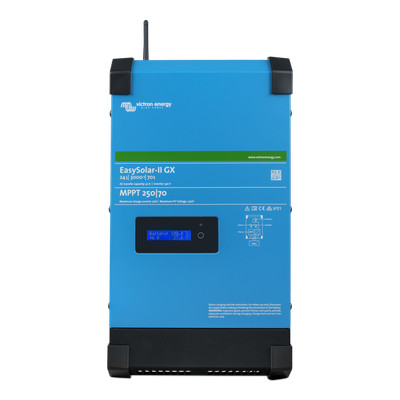

EasySolar-II 24/3000/70-32 MPPT 250/70 GX
EasySolar-II GX marki Victron Energy łączy w jednej obudowie regulator ładowania słonecznego MPPT, przetwornicę, ładowarkę oraz sterownik. Produkt jest łatwy w instalacji i wymaga minimalnej ilości okablowania.
- На замовлення
Деталі продукту
- Бренд
- Victron Energy
- Артикул
- PMP242307010
- код EAN13
- 8719076049265
- MPN
- PMP242307010
Технічна документація
| Kategoria |
|---|
| Falowniki |
Опис
Opis
Wielofunkcyjne rozwiązanie zasilania energią solarną
Victron EasySolar-II GX zawiera w sobie następujące elementy:
- Inwertor/ładowarkę MultiPlus-II
- Sterownik ładowania energią solarną SmartSolar MPPT-Tr
- Urządzenie GX z wyświetlaczem 2 x 16 znaków.
Wszystkie te urządzenia połączone są w jednej obudowie, co znacznie upraszcza większość instalacji i zapewnia oszczędność czasu i pieniędzy.
Wyświetlacz i Wi-Fi
Na wyświetlaczu widoczne są parametry akumulatora, inwertora i sterownika ładowania.
Odczyt tych samych parametrów możliwy jest na smartfonie lub podobnym urządzeniu.
Dodatkowo, do konfiguracji systemu i zmiany ustawień można skorzystać z łączności Wi- Fi.
Sterownik ładowania energią solarną
Wyjście DC SmartSolar MPPT jest równolegle połączone z gniazdem DC inwertora/ładowarki MultiPlus-II.
Mechanizm włącznika MultiPlus-II steruje również sterownikiem SmartSolar MPPT.
Urządzenie GX
Zintegrowane urządzenie GX obejmuje:
- Interfejs BMS-Can. Można go użyć do podłączenia do kompatybilnego akumulatora zarządzanego przez CAN-bus. Prosimy pamiętać, że nie jest to port zgodny z VE.Can.
- Port USB
- Port Ethernet
- Port VE.Direct
Urządzenie GX steruje MultiPlus-II i SmartSolar MPPT odpowiednio przez złącza VE.Bus i VE.Direct.
Normy i Standardy
Specyfikacja
EasySolar-II 24/3000/70-32 MPPT GX |
|
|
FALOWNIK / ŁADOWARKA |
|
|
PowerControl / PowerAssist |
Tak |
Przełącznik samoczynnego załączania rezerwy |
32 A |
Maks. prąd wejściowy AC |
32 A |
Wyjście pomocnicze |
32 A |
|
FALOWNIK |
|
Zakres napięcia wejściowego DC |
19 – 33 V |
|
Napięcie oraz częstotliwość wyjścia AC (1) |
230 VAC ± 2% |
|
Moc wyjściowa przy 25°C (2) |
3000 VA |
Moc wyjściowa przy 25°C |
2400 W |
Moc wyjściowa przy 40°C |
2200 W |
Moc wyjściowa przy 55°C |
1700 W |
Moc pozorna |
2470 W |
Moc szczytowa |
5500 W |
Maks. sprawność |
94% |
|
Moc przy zerowym obciążeniu |
13 W |
|
Moc przy zerowym obciążeniu w trybie AES |
9 W |
|
Moc przy zerowym obciążeniu w trybie poszukiwania odbiornika |
3 W |
|
ŁADOWARKA |
|
Napięcie oraz częstotliwość wejścia AC |
187-265 VAC |
Napięcie ładowania "absorption" |
28,8 V |
Napięcie ładowania "float" |
27,6 V |
Tryb magazynowania |
26,4 V |
|
Maks. prąd ładowania akumulatora domowego (3) |
70 A |
Czujnik temperatury akumulatora |
Tak |
|
Programowalny przekaźnik (4) |
Tak |
|
Ochrona (5) |
a - g |
|
Port komunikacyjny VE.Bus |
Do pracy równoległej i trójfazowej, zdalnego monitorowania i integrację systemu |
|
Port komunikacyjny ogólnego przeznaczenia |
Tak, 2x |
|
KONTROLER ŁADOWANIA SŁONECZNEGO |
|
|
Model |
MPPT-Tr |
|
Maks. natężenie prądu wyjściowego |
70 A |
|
Maks. moc ogniw fotowoltaicznych (6a, 6b) |
2000 W |
|
Maks. napięcie jałowe ogniw fotowoltaicznych |
250 V |
|
Maks. sprawność |
98% |
|
Konsumpcja własna |
20 mA |
|
Napięcie ładowania w fazie „absorption”, ustawienie domyślne |
57,6 V |
|
Napięcie ładowania w fazie „float”, ustawienie domyślne |
55,2 V |
|
Ochrona (5) |
a – e |
|
OGÓLNE |
|
|
Łączność |
BMS-Can, USB, Ethernet, VE.Direct, Wi-Fi |
|
Zdalne włączanie/wyłączanie |
Tak |
|
Zakres temperatury roboczej |
-20 do +45°C |
|
Maks. wysokość |
2000 m |
|
Wilgotność (bez kondensacji) |
maks. 95% |
|
OBUDOWA |
|
|
Materiał i kolor |
Aluminium (kolor RAL 5012) |
|
Kategoria ochrony |
IP 21 |
|
Podłączenie akumulatora |
Śruby M8 |
|
Podłączenie ogniw fotowoltaicznych |
Śruby M6 |
|
Przyłącze 230 VAC |
Zaciski śrubowe 13 mm2 (6 AWG) |
|
Waga |
26 kg |
|
Wymiary (szer. x wys. x dł.) |
499 x 268 x 237 mm |
|
NORMY |
|
Bezpieczeństwo |
EN-IEC 60335-1, |
Emisja, odporność |
EN 55014-1, |
|
PRZYPISY |
|
|
1) Możliwość dostrojenia do 60 Hz |
|
|
2) Obciążenie nieliniowe, współczynnik szczytu 3:1 |
|
|
3) W temperaturze otoczenia 25°C |
|
|
4)
Programowalny przekaźnik, który można ustawić na alarm ogólny, zbyt niskie napięcie prądu DC lub
funkcję uruchamiania/zatrzymywania agregatu prądotwórczego.
|
|
|
5) Zabezpieczenia:
a) zwarcie wyjścia |
|
