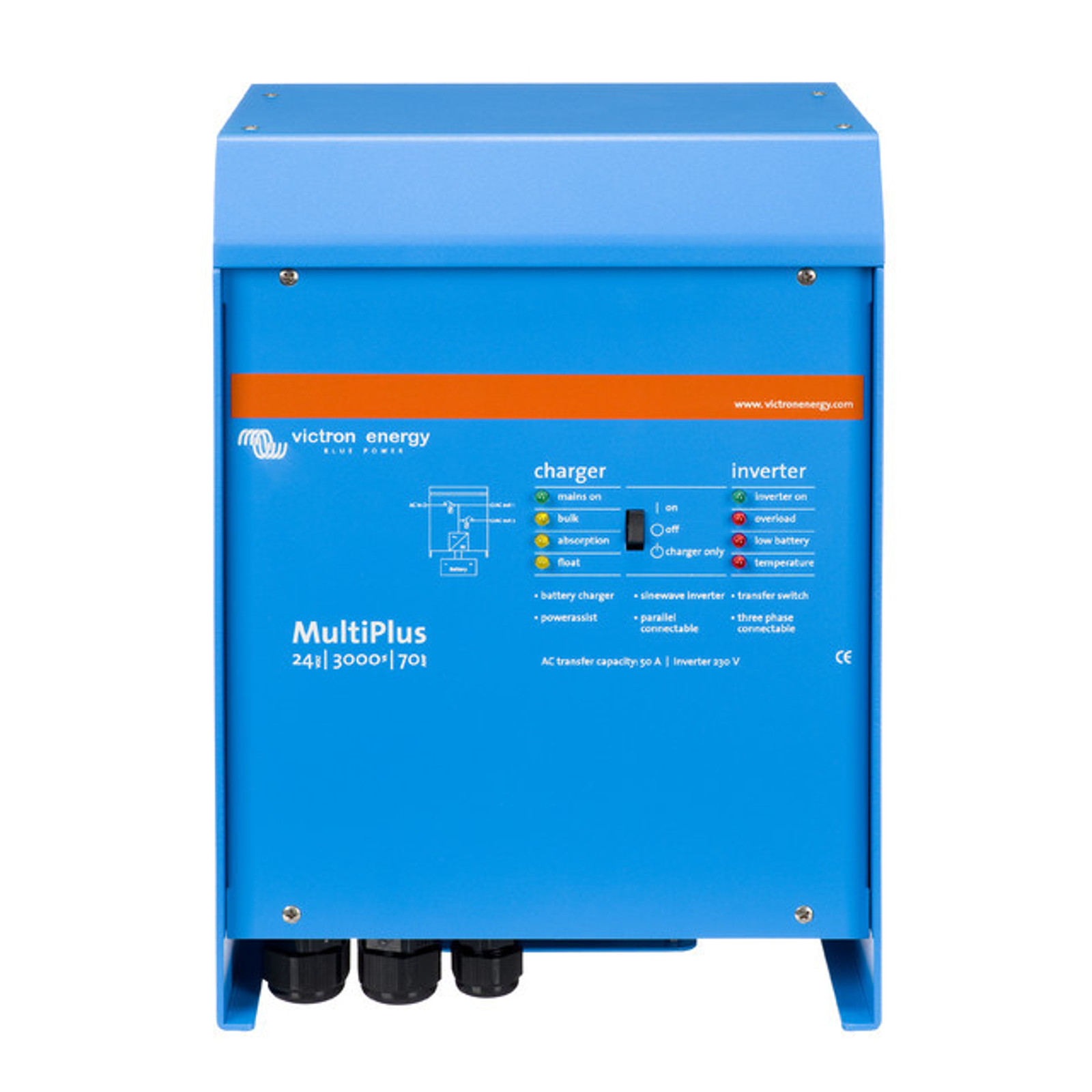

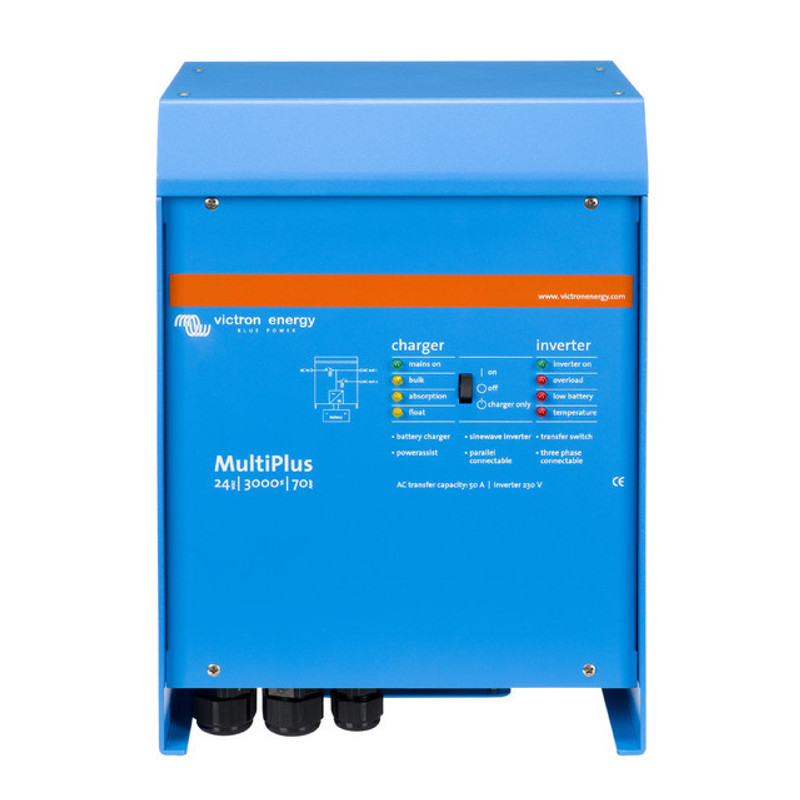

MultiPlus 24/3000/70-50 230V VE.Bus
MultiPlus to zaawansowana konstrukcja marki Victron Energy, która łączy w sobie funkcje przetwornicy i ładowarki. Zasilana prądem stałym 24V (DC) generuje prąd zmienny 230V (AC) o mocy 2400W. Współpracuje z różnymi źródłami zasilania, takimi jak sieć, generator lub akumulator. Posiada interfejs VE.Bus, który umożliwia zdalne sterowanie i monitorowanie urządzenia.
- На замовлення
Деталі продукту
- Бренд
- Victron Energy
- Артикул
- PMP242301011
- код EAN13
- 8719076045175
- MPN
- PMP242301011
Технічна документація
| Uniwersalne porty komunikacyjne | Рейтинг IP | Porty komunikacyjne | Zakres temperatury pracy | Normy EMC (emisja i odporność) | Модель | Materiał obudowy | Zakres napięcia wejściowego DC | Sprawność | Pobór mocy bez obciążenia | Zakres częstotliwości wejściowej AC | Programowalny przekaźnik | Zabezpieczenia | Dopuszczalna wilgotność (bez kondensacji) | Kolor obudowy | Podłączenie akumulatora | Podłączenie 230 VAC | Normy bezpieczeństwa | Maksymalna wysokość pracy n.p.m. | Пікова потужність | PowerControl i PowerAssist | Przełącznik transferowy | Napięcie wyjściowe AC | Częstotliwość wyjściowa | Ciągła moc wyjściowa przy 25°C | Ciągła moc wyjściowa przy 40°C | Ciągła moc wyjściowa przy 65°C | Napięcie ładowania absorpcyjnego | Napięcie ładowania podtrzymującego (float) | Czujnik temperatury akumulatora | Zdalne włączanie/wyłączanie | Pobór mocy bez obciążenia (tryb AES) | Pobór mocy bez obciążenia (tryb Search) | Napięcie w trybie magazynowania (storage) | Napięcie baterii | Потужність | Zakres napięcia wejściowego AC | Maksymalny prąd ładowania akumulatora (przy 25°C) | Dodatkowe wyjście pomocnicze (AC-out-2) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Tak | IP20 | VE.Bus (praca równoległa | Od -40 do +65°C (chłodzenie wentylatorem) | EN 55014-1 EN 55014-2 EN-IEC 61000-3-2 EN-IEC 61000-3-3 IEC 61000-6-1 IEC 61000-6-2 IEC 61000-6-3 | MultiPlus | Aluminium | 19 - 33 V | 94% | 20 W | 45 - 65 Hz | Tak | a - g | Maksymalnie 95% | Niebieski (RAL 5012) | Śruby M8 | Zaciski śrubowe 13 mm² (6 AWG) | EN-IEC 60335-1 EN-IEC 60335-2-29 IEC 62109-1 | 2000 m | 6 kW | Tak | 50 A | 230 VAC ± 2% | 50 Hz ± 0.1% | 2.4 kW | 2.2 kW | 1.7 kW | 28.8 V | 27.6 V | Tak | Tak | 15 W | 10 W | 26.4 V | 24V | 3000VA | 187 - 265 VAC | 70 A | Tak (16 A) |
Опис
Specyfikacja
MultiPlus 24/3000/70 230V |
|
|
PowerControl / PowerAssist |
Tak |
|
Praca trójfazowa i równoległa |
Tak |
|
Przełącznik samoczynnego załączania rezerwy |
16 lub 50 A |
|
FALOWNIK |
|
|
Zakres napięcia wejściowego DC |
19 – 33 V |
|
Napięcie oraz częstotliwość wyjścia AC (1) |
230 VAC ± 2% |
|
Moc wyjściowa przy 25°C (2) |
3000 VA |
|
Moc wyjściowa przy 25°C |
2400 W |
|
Moc wyjściowa przy 40°C |
2200 W |
|
Moc wyjściowa przy 65°C |
1700 W |
|
Moc szczytowa |
6000 W |
|
Maks. sprawność |
94% |
|
Moc przy zerowym obciążeniu |
20 W |
|
Moc przy zerowym obciążeniu w trybie AES |
15 W |
|
Moc przy zerowym obciążeniu w trybie poszukiwania odbiornika |
10 W |
|
ŁADOWARKA |
|
|
Napięcie oraz częstotliwość wejścia AC |
187 - 265 VAC |
|
Napięcie ładowania "absorption" |
28,8 V |
|
Napięcie ładowania "float" |
27,6 V |
|
Tryb magazynowania |
26,4 V |
|
Prąd ładowania akumulatora domowego (3) |
70 A |
|
Prąd ładowania akumulatora rozruchowego |
4A (tylko modele 12 V i 24 V) |
|
Czujnik temperatury akumulatora |
Tak |
|
OGÓLNE |
|
|
Wyjście pomocnicze (4) |
Tak (16A) |
|
Programowalny przekaźnik (5) |
Tak |
|
Ochrona (6) |
a - g |
|
Port komunikacyjny VE.Bus |
Do pracy równoległej i trójfazowej, zdalnego monitorowania i integracji systemu |
|
Port komunikacyjny ogólnego przeznaczenia |
Tak |
|
Zdalne włączanie/wyłączanie |
Tak |
|
Zakres temperatury roboczej |
od -40 do +65°C |
|
Wilgotność |
maks. 95% (bez kondensacji) |
|
OBUDOWA |
|
|
Materiał i kolor |
Aluminium (kolor RAL 5012) |
|
Kategoria ochrony |
IP 21 |
|
Podłączenie akumulatora |
Cztery śruby M8 (2 połączenia plus i 2 minus) |
|
Przyłącze 230 VAC |
Zaciski śrubowe 13 mm2 (6 AWG) |
|
Waga |
18 kg |
|
Wymiary (szer. x wys. x dł.) |
362 x 258 x 218 mm |
|
NORMY |
|
|
Bezpieczeństwo |
EN-IEC 60335-1, |
|
Emisja, odporność |
EN 55014-1, |
|
Dyrektywa motoryzacyjna |
ECE R10-4 |
|
PRZYPISY |
|
|
1) Możliwość dostrojenia do 60 Hz |
|
|
2) Obciążenie nieliniowe, współczynnik szczytu 3:1 |
|
|
3) W temperaturze otoczenia 25°C |
|
|
4) Wyłącza się, gdy nie jest dostępne zewnętrzne źródło prądu przemiennego |
|
|
5) Programowalny przekaźnik, który można ustawić na alarm ogólny, zbyt niskie napięcie prądu DC lub funkcję uruchamiania/zatrzymywania agregatu prądotwórczego. |
|
|
6) Zabezpieczenia: a) zwarcie wyjścia |
|
Характеристики
-
Uniwersalne porty komunikacyjneTak
-
Рейтинг IPIP20
-
Розміри (шир. × вис. × глиб.)295 x 364 x 221 mm
-
Porty komunikacyjneVE.Bus (praca równoległa
-
Zakres temperatury pracyOd -40 do +65°C (chłodzenie wentylatorem)
-
Normy EMC (emisja i odporność)EN 55014-1
EN 55014-2
EN-IEC 61000-3-2
EN-IEC 61000-3-3
IEC 61000-6-1
IEC 61000-6-2
IEC 61000-6-3 -
МодельMultiPlus
-
Вага18 kg
-
Materiał obudowyAluminium
-
Zakres napięcia wejściowego DC19 - 33 V
-
Sprawność94%
-
Pobór mocy bez obciążenia20 W
-
Zakres częstotliwości wejściowej AC45 - 65 Hz
-
Programowalny przekaźnikTak
-
Zabezpieczeniaa - g
-
Dopuszczalna wilgotność (bez kondensacji)Maksymalnie 95%
-
Kolor obudowyNiebieski (RAL 5012)
-
Podłączenie akumulatoraŚruby M8
-
Podłączenie 230 VACZaciski śrubowe 13 mm² (6 AWG)
-
Normy bezpieczeństwaEN-IEC 60335-1
EN-IEC 60335-2-29
IEC 62109-1 -
Maksymalna wysokość pracy n.p.m.2000 m
-
Пікова потужність6 kW
-
PowerControl i PowerAssistTak
-
Przełącznik transferowy50 A
-
Napięcie wyjściowe AC230 VAC ± 2%
-
Częstotliwość wyjściowa50 Hz ± 0.1%
-
Ciągła moc wyjściowa przy 25°C2.4 kW
-
Ciągła moc wyjściowa przy 40°C2.2 kW
-
Ciągła moc wyjściowa przy 65°C1.7 kW
-
Napięcie ładowania absorpcyjnego28.8 V
-
Napięcie ładowania podtrzymującego (float)27.6 V
-
Czujnik temperatury akumulatoraTak
-
Zdalne włączanie/wyłączanieTak
-
Pobór mocy bez obciążenia (tryb AES)15 W
-
Pobór mocy bez obciążenia (tryb Search)10 W
-
Napięcie w trybie magazynowania (storage)26.4 V
-
Napięcie baterii24V
-
Потужність3000VA
-
Zakres napięcia wejściowego AC187 - 265 VAC
-
Maksymalny prąd ładowania akumulatora (przy 25°C)70 A
-
Dodatkowe wyjście pomocnicze (AC-out-2)Tak (16 A)
Детальніше про товар
-
Бренд
-
АртикулPMP242301011
-
код EAN138719076045175
-
MPNPMP242301011
