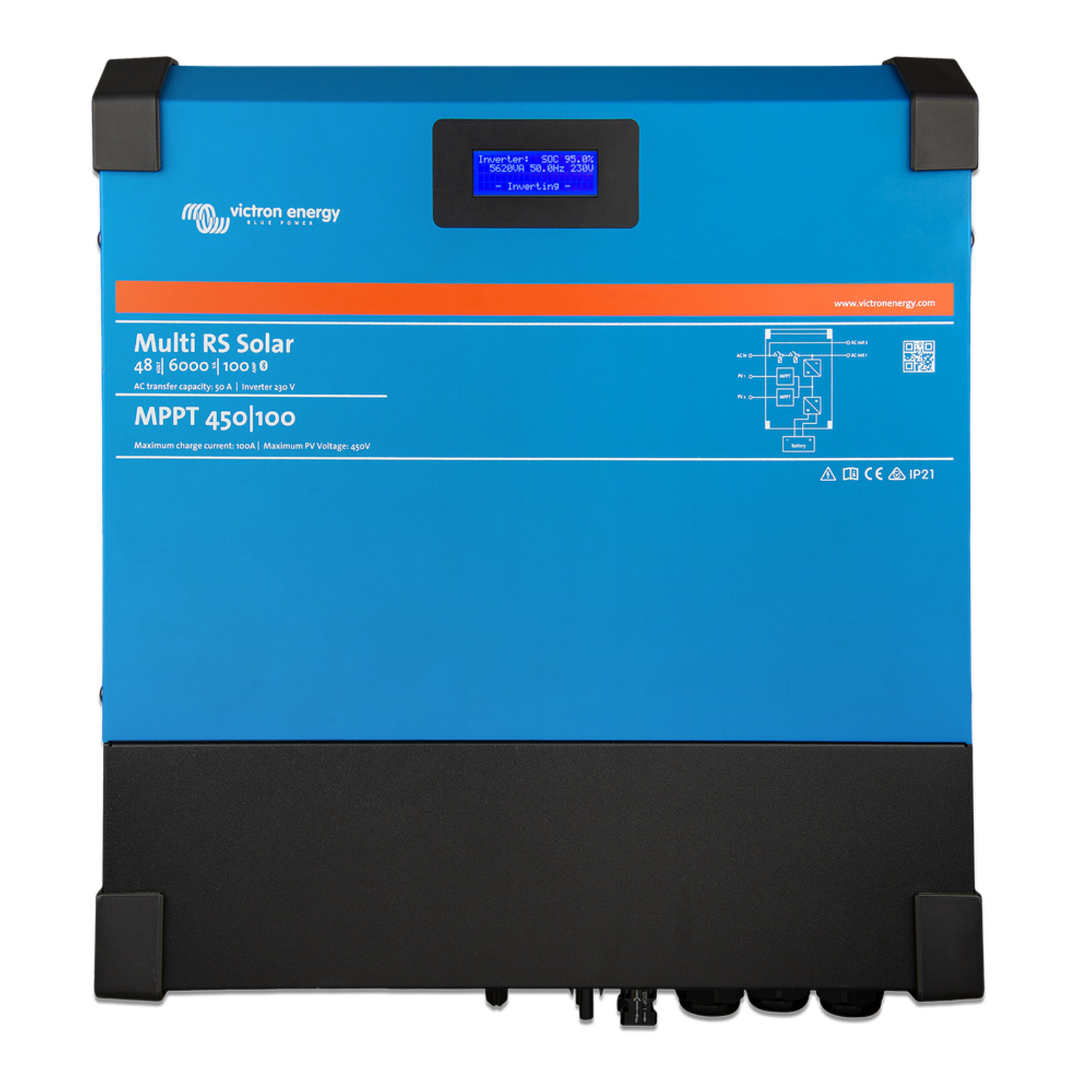

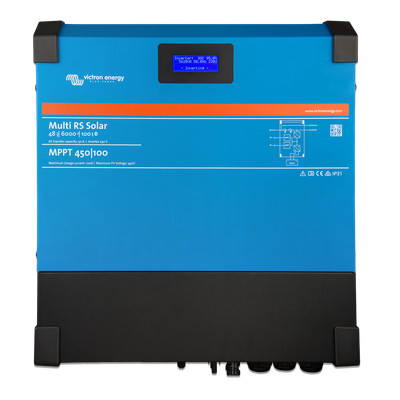

Multi RS Solar 48/6000/100-450/100
Multi RS Solar Dual Tracker to wielofunkcyjna konstrukcja marki Victron Energy, która łączy w sobie funkcje przetwornicy i ładowarki. Dzięki technologii wysokoczęstotliwościowej i nowej konstrukcji ten potężny falownik waży jedynie 11 kg. Oprócz tego charakteryzuje się doskonałą sprawnością, niskim poborem mocy w stanie czuwania, i bardzo cichym działaniem. Zasilana prądem stałym w zakresie 48V (DC) generuje prąd zmienny 230V (AC) o mocy 4500W.
- На замовлення
Деталі продукту
- Бренд
- Victron Energy
- Артикул
- PMR482602020
- код EAN13
- 8719076056690
- MPN
- PMR482602020
Технічна документація
| Kategoria | Napięcie baterii | Moc |
|---|---|---|
| Falowniki | 48V | 6000VA |
Опис
Specyfikacja
Multi RS Solar 48/6000 Dual Tracker |
|
|
PowerControl & PowerAssist |
Tak |
|
Przełącznik transferowy |
50 A |
|
Przełącznik transferowy |
50 A |
|
FALOWNIK |
|
|
Zakres napięcia wejściowego DC (1) |
38 – 62 V |
|
Napięcie oraz częstotliwość wyjścia AC (2) |
230 VAC ± 2% |
|
Maks. prąd ciągły falownika |
25 A |
|
Ciągła moc wyjściowa przy 25°C |
Zwiększa się liniowo od 4800 W przy 46 VDC do 5300 W przy 52 VDC |
|
Ciągła moc wyjściowa przy 40°C |
4500 W |
|
Ciągła moc wyjściowa przy 65°C |
3000 W |
|
Moc szczytowa (3) |
9000 W przez 3 sekundy |
|
Zwarciowy prąd wyjściowy |
45 A |
|
Maksymalne zabezpieczenie nadprądowe wyjścia AC |
30 A |
|
Maks. sprawność |
96,5% przy obciążeniu 1000 W |
|
Pobór mocy przy zerowym obciążeniu |
20 W |
|
Wyłączenie przy niskim poziomie naładowania akumulatora |
37,2 V (regulowane) |
|
Ponowne uruchomienie po wyłączeniu z powodu niskiego stanu naładowania akumulatora |
43,6 V (regulowane) |
|
ENERGIA SOLARNA |
|
|
Maks. napięcie DC (4) |
450 V |
|
Napięcie rozruchowe |
120 V |
|
Zakres napięcia roboczego MPPT |
65 – 450 V |
|
Maks. roboczy prąd wejściowy ogniw fotowoltaicznych |
13 A |
|
Maksymalna moc ogniw fotowoltaicznych |
Łącznie 6 kW – 3 kW na tracker |
|
Maks. prąd zwarciowy ogniw fotowoltaicznych |
16 A |
|
Poziom zadziałania wyłącznika różnicowoprądowego |
30 mA |
|
Poziom zabezpieczenia izolacji (wykrywane przed uruchomieniem) |
100 kΩ |
|
ŁADOWARKA |
|
|
Napięcie znamionowe wejścia AC |
230 VAC |
|
Zakres napięcia znamionowego wejścia AC |
187-265 VAC |
|
Częstotliwość znamionowa wejścia AC |
50 Hz |
|
Częstotliwość wejściowa |
45-65 Hz |
|
Prąd rozruchowy AC |
ND |
|
Programowalny zakres napięcia ładowania (5) |
36 – 60 V |
|
Napięcie ładowania "absorption" |
Domyślne ustawienie: 57,6 V (regulowane) |
|
Napięcie ładowania "float" |
Domyślne ustawienie: 52,2 V (regulowane) |
|
Maksymalny prąd ładowania z AC (6) |
88 A @ 57,6 VDC |
|
Całkowity maksymalny prąd ładowania (AC + PV) |
100 A DC |
|
Czujnik temperatury akumulatora |
Tak |
|
Czujnik napięcia akumulatora |
Tak |
|
OGÓLNE |
|
|
Wyjście pomocnicze (wyjście AC 2) (7) |
Tak |
|
Praca 3-fazowa i równoległa |
Obsługa zasilania 3-fazowego, po jednym urządzeniu na fazę. Praca równoległa nie jest obsługiwana. |
|
Przekaźnik programowalny (8) |
Tak |
|
Ochrona (9) |
a - g (9) |
|
Częstotliwość i moc Bluetooth |
2402 - 2480 Mhz, 4 dBm |
|
Porty do transmisji danych (10) |
VE.Direct, VE.Can oraz Bluetooth |
|
Programowalne analogowe/cyfrowe porty wejścia/wyjścia |
Tak, 2x |
|
Zdalne włączanie i wyłączanie |
Tak |
|
Zakres temperatury roboczej |
-40 do +65 °C (chłodzenie wspomagane wentylatorem) |
|
Maksymalna wysokość |
2000 m |
|
Wilgotność (bez kondensacji) |
max 95 % |
|
OBUDOWA |
|
|
Materiał i kolor |
Stal (kolor RAL 5012) |
|
Kategoria ochrony |
IP 21 |
|
Podłączenie akumulatora |
Śruby M8 |
|
Podłączenie ogniw fotowoltaicznych (PV) |
2 obwody, każda z dodatnim i ujemnym MC4 |
|
Przyłącze 230 VAC |
Zaciski śrubowe 10mm 2 (6 AWG) |
|
Waga |
12,3 kg |
|
Wymiary (szer. x wys. x dł.) |
462 x 425 x 127 mm |
|
NORMY |
|
|
Bezpieczeństwo |
EN-IEC 60335-1 |
|
Emisja, odporność |
EN 55014-1 |
|
PRZYPISY |
|
|
1) inimalne napięcie rozruchowe wynosi 41 VDC. Odłączenie z powodu nadmiernego napięcia następuje przy 65,5 V. |
|
|
2) Urządzenie może być dostosowane do pracy z napięciem 240 VAC i częstotliwością 60 Hz. |
|
|
3) Szczytowa moc oraz czas jej utrzymania zależą od początkowej temperatury radiatora. Podane czasy dotyczą urządzenia w stanie zimnym. |
|
|
4) Maksymalne napięcie PV (paneli fotowoltaicznych) nie powinno przekraczać 8-krotności napięcia ładowania w trybie float. Na przykład, jeśli napięcie float baterii wynosi 50 V, maksymalne napięcie PV nie powinno przekraczać 8 × 50 = 400 V. |
|
|
5) Punkty ustawień ładowarki (napięcie float i absorpcji) mogą być ustawione maksymalnie na 60 V. Napięcie wyjściowe na zaciskach ładowarki może być wyższe ze względu na kompensację temperatury oraz spadek napięcia na kablach baterii. Maksymalny prąd wyjściowy jest liniowo zmniejszany od pełnego prądu przy 60 V do 5 A przy 62 V. Napięcie wyrównawcze (equalization) można ustawić maksymalnie na 62 V, a procent prądu wyrównawczego na 6%. |
|
|
6) Maksymalny prąd ładowania ze źródeł AC zależy od napięcia wejściowego oraz napięcia baterii. Przy napięciu wejściowym 230 V, napięciu baterii 57,6 V i temperaturze otoczenia 25°C, maksymalny prąd ładowania wynosi 88 A. Szczegóły oraz ograniczenia znajdują się w sekcji „Limitations” instrukcji obsługi. |
|
|
6) Wyjście AC-out-2 jest bezpośrednio połączone z wejściem AC i przeznaczone dla obciążeń niekrytycznych. Obciążenie na AC-out-2 jest uwzględniane przez funkcje PowerControl i PowerAssist. |
|
|
8) Programowalny przekaźnik, który może być skonfigurowany do funkcji: ogólnego alarmu, niskiego napięcia DC lub start/stop generatora. Specyfikacja prądu DC: 4 A do 35 VDC oraz 1 A do 70 VDC. |
|
|
9) Zabezpieczenia: a) zwarcie wyjścia |
|
|
10) Urządzenie nie jest obecnie kompatybilne z sieciami VE.Smart Networks. Połączenie z urządzeniem GX (np. Cerbo GX) musi być realizowane za pomocą interfejsu VE.Can. Interfejs VE.Direct służy do połączenia z urządzeniem GlobalLink 520. |
|
