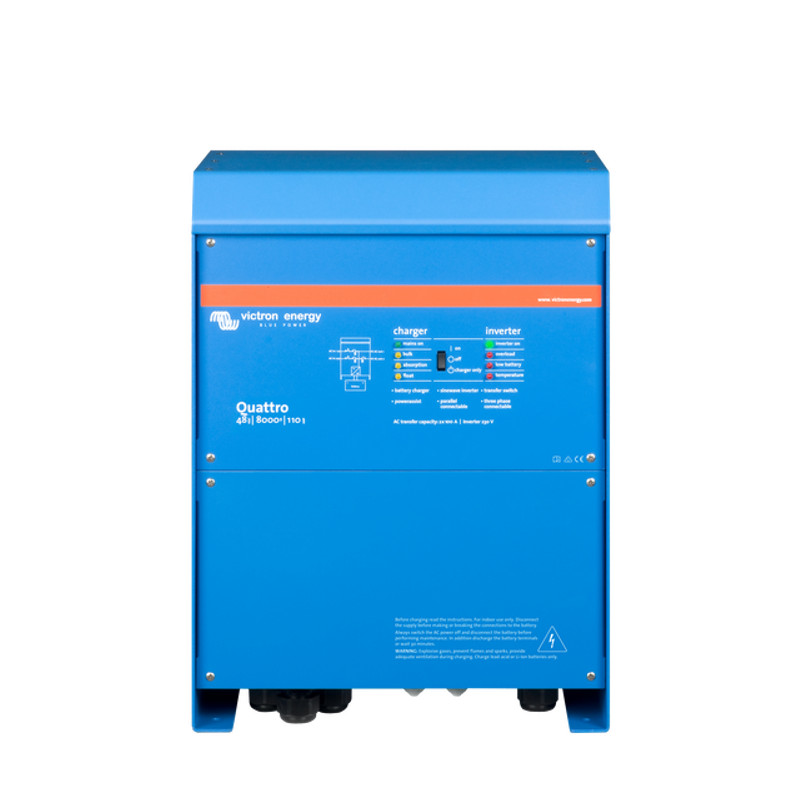

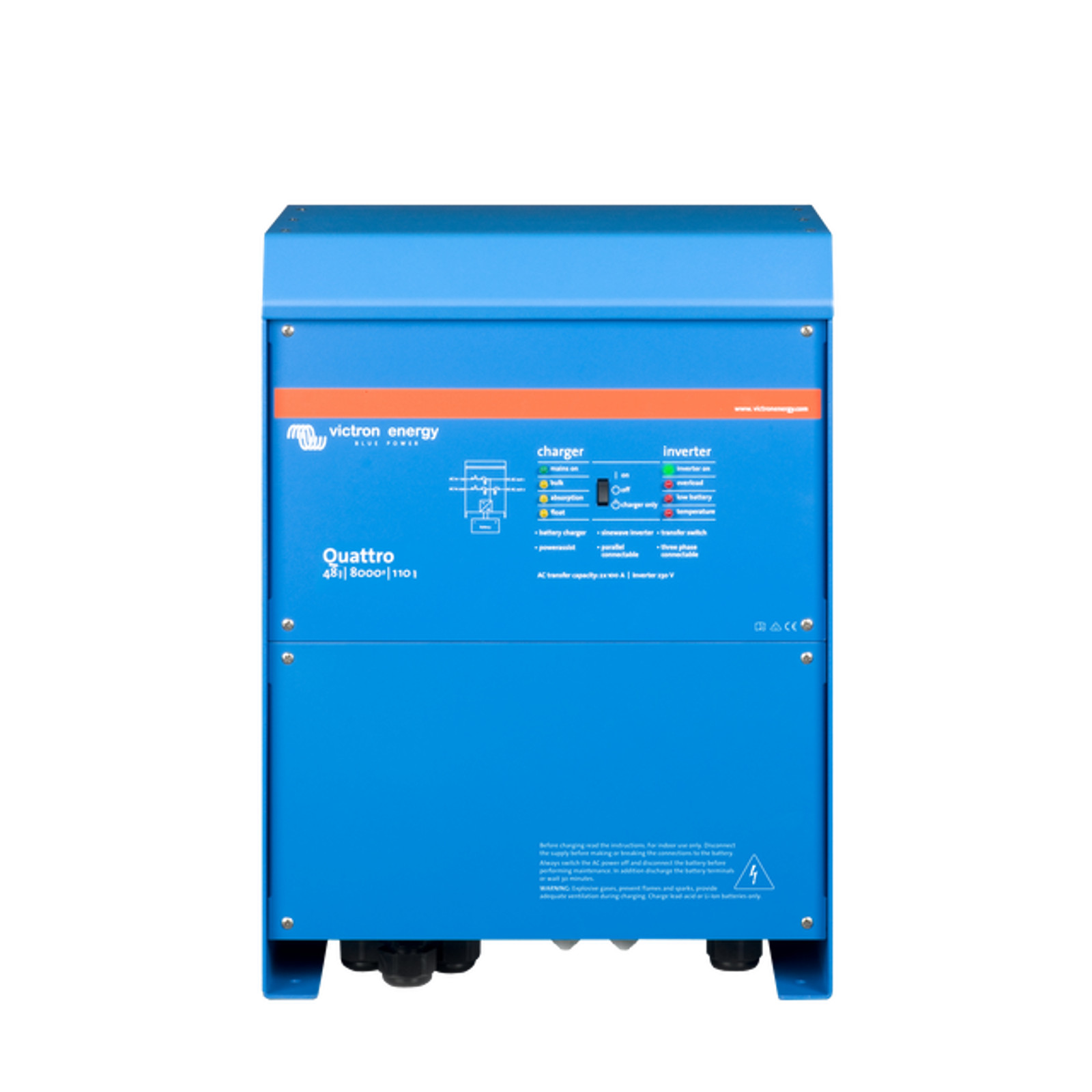

Quattro to zaawansowana konstrukcja marki Victron Energy, która łączy w sobie funkcje przetwornicy i ładowarki. Posiada dwa wejścia i dwa wyjścia prądu przemiennego AC. Zasilana prądem stałym 48V (DC) generuje prąd zmienny 230V (AC) o mocy 6400W. Współpracuje z różnymi źródłami zasilania, takimi jak sieć, generator lub akumulator. Posiada interfejs VE.Bus, który umożliwia zdalne sterowanie i monitorowanie urządzenia.

: QUA488024000
: Victron Energy
W magazynie

Cena brutto: 12 466,52 zł

Cena netto: 10 135,39 zł

help_outlineZapytaj o produkt
Quattro 48/8000/110-100/100 230V VE.Bus

Quattro 48/8000/110-100/100 230V VE.Bus

Akceptuję zasady polityki prywatności

Opis

Dwa wejścia AC z wbudowanym przełącznikiem transferowym
Urządzenie Quattro można podłączyć do dwóch niezależnych źródeł prądu zmiennego, na przykład do publicznej sieci energetycznej i generatora lub dwóch generatorów. Urządzenie Quattro automatycznie podłączy się do aktywnego źródła.

Dwa wyjścia AC
Wyjście główne posiada funkcję no-break. Urządzenie Quattro przejmuje zasilanie podłączonych odbiorników w przypadku awarii sieci energetycznej lub odłączenia zasilania z lądu/generatora.  Dzieje się to tak szybko (mniej niż 20 milisekund), że komputery i inne urządzenia elektroniczne będą nadal działać bez zakłóceń. Drugie wyjście jest pod napięciem tylko wtedy, gdy na jednym z wejść urządzenia Quattro dostępny jest prąd zmienny. Do tego wyjścia można podłączyć obciążenia, które nie powinny rozładowywać akumulatora, jak na przykład podgrzewacz wody.

Opcja dzielenia fazy
Źródło prądu przemiennego z podziałem na fazy można uzyskać poprzez podłączenie naszego autotransformatora (patrz arkusz danych na www.victronenergy.com) do "europejskiego" falownika zaprogramowanego na zasilanie 240V / 60Hz.

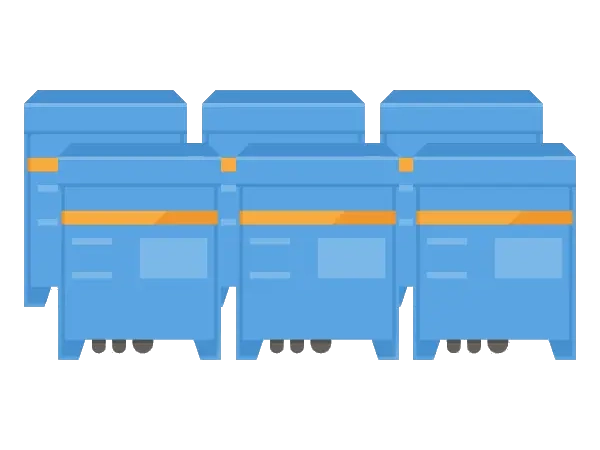

Możliwość pracy trójfazowej
Trzy jednostki mogą być skonfigurowane do pracy w trzech fazach. Ale to nie wszystko: można połączyć równolegle do 4 zestawów trzech jednostek 15kVA, aby uzyskać moc falownika 144kW / 180kVA i możliwość ładowania 2400A.

PowerControl - radzenie sobie z ograniczoną mocą generatora, nabrzeżem lub siecią energetyczną
Urządzenie Quattro jest bardzo wydajną ładowarką akumulatorów.  Z tego powodu będzie pobierać duży prąd z generatora lub nabrzeżnego źródła zasilania (16A na 5kVA Quattro przy 230VAC).  Na każdym wejściu prądu zmiennego można ustawić ograniczenie prądu.  Quattro uwzględni wtedy inne obciążenia AC i wykorzysta to, co pozostało do ładowania, zapobiegając w ten sposób przeciążeniu generatora lub sieci zasilającej.

PowerAssist - Wzmocnienie zasilania z lądu lub generatora
Funkcja ta przenosi zasadę PowerControl na kolejny wymiar, umożliwiając Quattro uzupełnienie mocy alternatywnego źródła. W przypadku, gdy moc szczytowa jest często wymagana tylko przez ograniczony czas, Quattro zadba o to, aby niewystarczająca moc sieci lub generatora została natychmiast zrekompensowana przez moc z akumulatora.  Gdy obciążenie maleje, zapas energii jest wykorzystywany do ładowania akumulatora.

Energia słoneczna: Zasilanie prądem zmiennym dostępne nawet w przypadku awarii sieci energetycznej
Urządzenie Quattro może być stosowane zarówno w systemach fotowoltaicznych, jak i innych alternatywnych systemach energetycznych, zarówno poza siecią, jak i podłączonych do sieci.

Konfiguracja systemu
- W przypadku zastosowań autonomicznych, jeśli konieczna jest zmiana ustawień, można to zrobić w ciągu kilku minut za pomocą procedury ustawiania przełączników DIP.
- Aplikacje równoległe i trójfazowe można skonfigurować za pomocą oprogramowania VE.Bus Quick Configure i VE.Bus System Configurator.
- Aplikacje typu off grid, grid interactive i self-consumption, wykorzystujące inwertery typu grid-tie i/lub ładowarki solarne MPPT, można skonfigurować za pomocą oprogramowania Assistants (oprogramowanie dedykowane do określonych zastosowań).

Monitorowanie i sterowanie w miejscu instalacji
Dostępnych jest kilka opcji: Battery Monitor, Multi Control Panel, Color Control GX lub inne urządzenia GX, smartfon lub tablet (Bluetooth Smart), laptop lub komputer (USB lub RS232). Zdalny monitoring i kontrolaColor Control GX lub innych urządzeń GX. Dane mogą być przechowywane i wyświetlane na naszej stronie internetowej VRM (Victron Remote Management), bezpłatnie.

Zdalna konfiguracja
Po podłączeniu do sieci Ethernet, systemy z Color Control GX lub innym urządzeniem GX mogą być dostępne i ustawienia mogą być zmieniane zdalnie.

Specyfikacja

Quattro 48/8000/110-100/100 230V

PowerControl / PowerAssist

Tak

Przełącznik samoczynnego załączania rezerwy

Tak

Napięcie oraz częstotliwość wejść AC (2x)

187 - 265 VAC
45 - 65 Hz
Współczynnik mocy: 1

Maks. prąd zasilania

2x 100 A

FALOWNIK

Zakres napięcia wejściowego DC

38 – 66V

Napięcie oraz częstotliwość wyjścia AC (1)

230 VAC ± 2%
50 Hz ± 0,1%

Moc wyjściowa przy 25°C (2)

8000 VA

Moc wyjściowa przy 25°C

6400 W

Moc wyjściowa przy 40°C

5500 W

Moc wyjściowa przy 65°C

3600 W

Moc szczytowa

16000 W

Maks. sprawność

96%

Moc przy zerowym obciążeniu

60 W

Moc przy zerowym obciążeniu w trybie AES

40 W

Moc przy zerowym obciążeniu w trybie poszukiwania odbiornika

15 W

ŁADOWARKA

Napięcie ładowania "absorption"

57,6 V

Napięcie ładowania "float"

55,2 V

Tryb magazynowania

52,8 V

Prąd ładowania akumulatora domowego (3)

110 A

Prąd ładowania akumulatora rozruchowego

4 A (tylko modele 12V i 24V)

Czujnik temperatury akumulatora

Tak

OGÓLNE

Wyjście pomocnicze (4)

50 A

Programowalny przekaźnik (5)

3x

Ochrona (6)

a - g

Port komunikacyjny VE.Bus

Do pracy równoległej i trójfazowej, zdalnego monitorowania i integrację systemu

Port komunikacyjny ogólnego przeznaczenia

Tak, 2x

Zdalne włączanie/wyłączanie

Tak

Zakres temperatury roboczej

od -40 do +65°C

Wilgotność

maks. 95% bez kondensacji

Wysokość maksymalna

3500 m

OBUDOWA

Materiał i kolor

Aluminium (kolor RAL 5012)

Kategoria ochrony

IP 21

Podłączenie akumulatora

Cztery śruby M8 (2 połączenia plus i 2 minus)

Przyłącze 230 VAC

Śruby M6

Waga

41 kg

Wymiary (szer. x wys. x dł.)

470 x 350 x 280 mm

NORMY

Bezpieczeństwo

EN-IEC 60335-1,
EN-IEC 60335-2-29,
EN-IEC 62109-1

Emisja, odporność

EN 55014-1,
EN 55014-2,
EN-IEC 61000-3-2,
EN-IEC 61000-3-3,
IEC 61000-6-1,
IEC 61000-6-2,
IEC 61000-6-3

Pojazdy drogowe

Modele 12V i 24V: ECE R10-4

PRZYPISY

1)

Zakres ustawień: 230-280 V (poniżej 275 V ciągła moc wyjściowa zmniejsza się liniowo wraz z napięciem wyjściowym)

2)

Obciążenie nieliniowe, współczynnik szczytu 3:1

3)

W temperaturze otoczenia 25°C

4)

Wyłącza się, gdy nie ma zewnętrznego źródła AC

5)

Programowalny przekaźnik, który można ustawić na alarm ogólny, zbyt niskie napięcie prądu DC lub funkcję uruchamiania/zatrzymywania agregatu prądotwórczego.
Wartość znamionowa prądu AC: 230V/4A
Wartość znamionowa prądu DC: 4A do 35VDC, 1A do 60VDC

6)

Zabezpieczenia:

a) zwarcie wyjścia
b) przeciążenie
c) zbyt wysokie napięcie akumulatora
d) zbyt niskie napięcie akumulatora
e) zbyt wysoka temperatura
f) AC na wyjściu falownika
g) zbyt wysokie napięcie wejściowe

Napięcie baterii
48V
