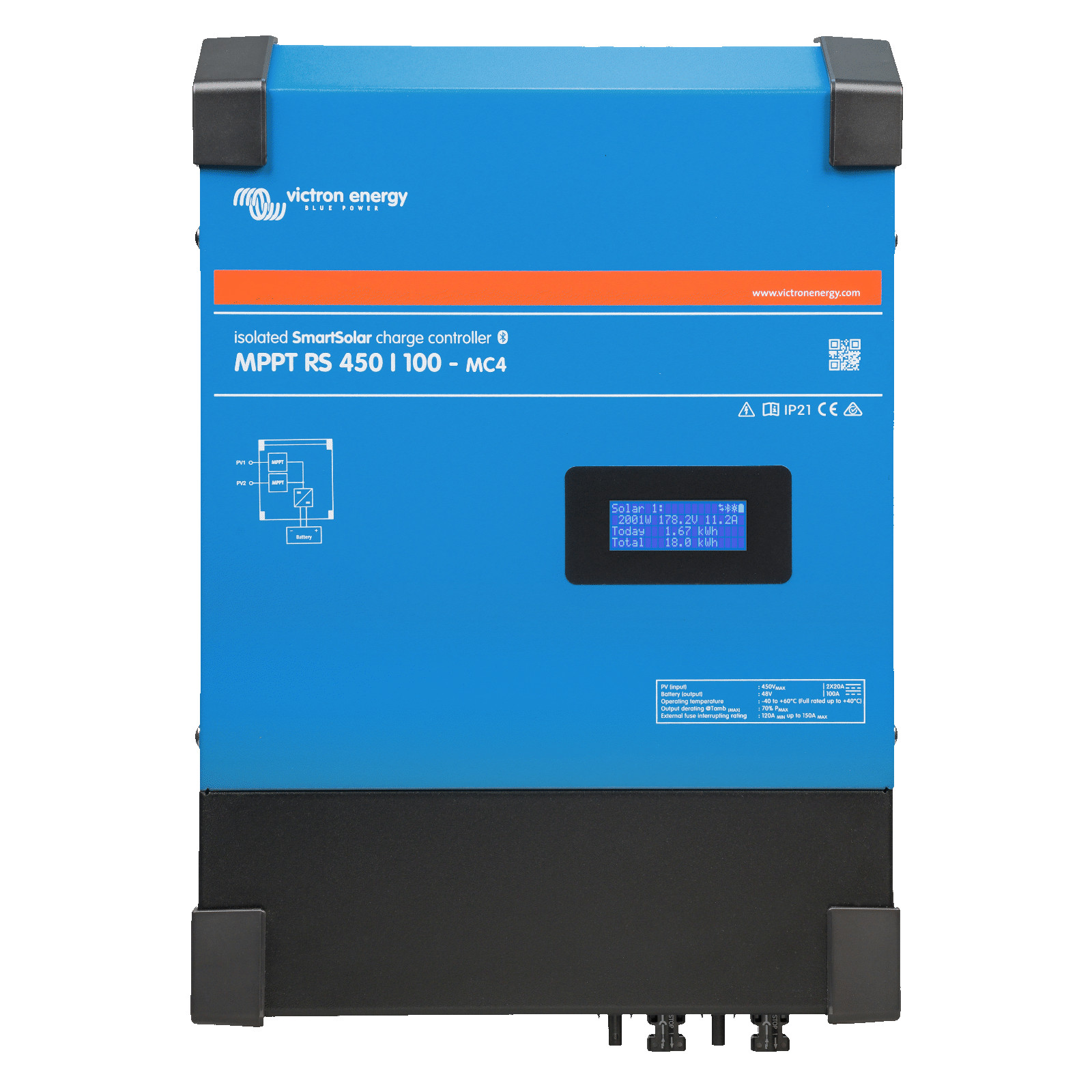

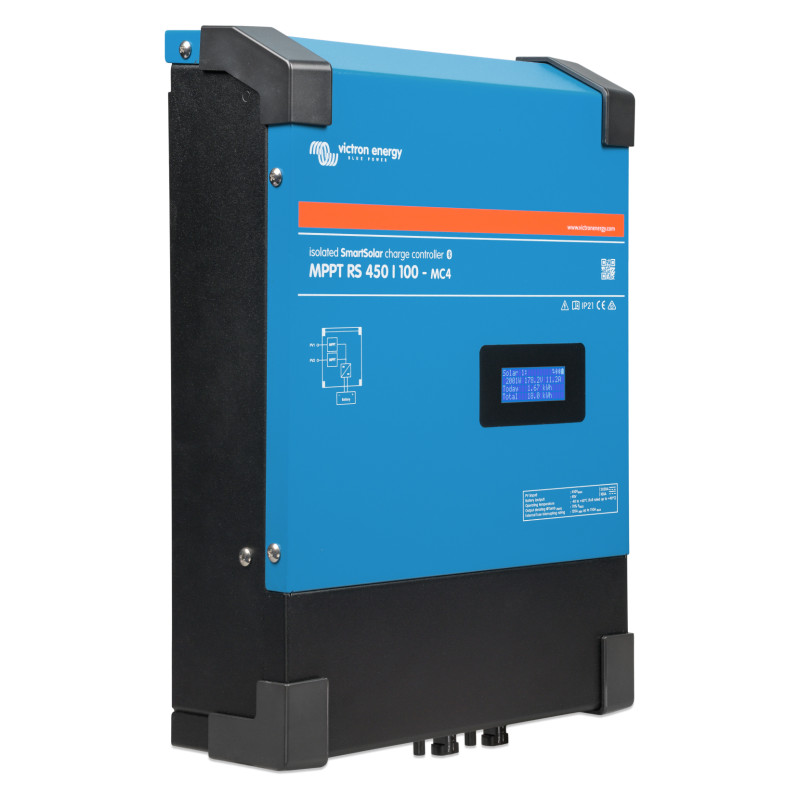

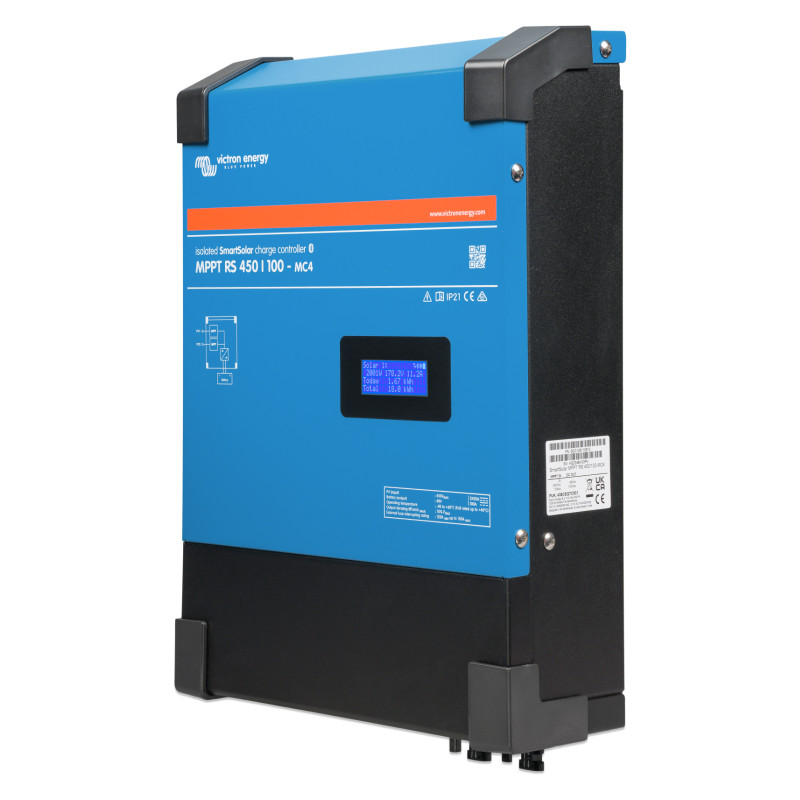

Контролер зарядки SmartSolar MPPT RS 450/100-MC4

Регулятор заряду SmartSolar MPPT RS є рішенням для установок, що складаються з великої кількості з'єднаних фотоелектричних панелей. Напруга акумулятора 48 В, струм заряду 100 А, максимальна потужність заряду 5,76 кВт.

Увага! Для оформлення замовлення, будь ласка, зв'яжіться з відділом продажів.

SmartSolar MPPT RS 450/100-MC4, 100A 48V | Victron Energy

1 453,86 €

з податком

1 182,00 €

netto

Only a few items left

Доставка протягом 2 робочих днів Останні товари на складі

Деталі продукту

Бренд: Victron Energy
Артикул: SCC145110510
код EAN13: 8719076062721
MPN: SCC145110510

Технічна документація

Bluetooth	Kategoria	Rodzaj	Maksymalne napięcie Voc	Prąd ładowania
Tak	Regulatory ładowania	MPPT	450V	100A

Опис

SmartSolar MPPT RS 450/100-MC4

Інтелектуальний сонячний контролер заряду

SmartSolar MPPT RS - це вдосконалене рішення для розширених фотоелектричних систем, яке поєднує сучасний дизайн з найвищим стандартом енергетичної безпеки. Міцний металевий корпус та повністю захищені з'єднання роблять пристрій ідеальним як для великих установок off-grid, так і для систем, підключених до мережі.

Дистанційний моніторинг через Bluetooth та повна можливість програмування дозволяють точно налаштувати роботу пристрою під індивідуальні потреби користувача.

Цей професійний сонячний контролер забезпечує повне управління енергією та історичний огляд продуктивності установки завдяки інтуїтивному мобільному додатку.

Найважливіші особливості

Дізнайтеся про переваги, які роблять різницю

Швидка зарядка 100A

Струм силою 100A забезпечує швидке та безпечне поповнення енергії. Це оптимальне рішення для сонячних систем середнього розміру, що поєднує темп роботи з турботою про стан акумуляторів.

Висока вхідна напруга

Контролер підтримує максимальну вхідну напругу до 450В, що дозволяє ефективно використовувати панелі з вищою напругою, забезпечуючи більшу гнучкість у конфігурації сонячної системи.

Інтелектуальна оптимізація MPPT

Вдосконалений алгоритм відстеження точки потужності (MPPT) в режимі реального часу коригує параметри роботи системи. Завдяки цьому ви видобудете максимум енергії з панелей, незалежно від погодних умов.

Чому варто обрати SmartSolar MPPT RS?

SmartSolar MPPT RS - це ідеальне рішення для осіб, які шукають безкомпромісної продуктивності та спокою в управлінні власною енергетичною мережею.

Ключові функції

Заряджайте сонячну енергію інтелектуально завдяки інженерії на найвищому рівні

MPPT: Ультрашвидке відстеження точки
максимальної потужності

SmartSolar RS - це вдосконалений контролер, який блискавично оптимізує збір енергії з фотоелектричних панелей, забезпечуючи ефективну зарядку накопичувачів енергії з напругою 48 В.

Підтримка масивів панелей FW від 65 В до 450 В Voc
Ефективна зарядка струмом силою 100 А
Програмовані налаштування для літієвих, кислотних та інших акумуляторів

Сонячний контролер заряду SmartSolar MPPT RS - MPPT

Легке розширення та синхронізація

SmartSolar RS використовує порти VE.Can для ефективної комунікації з іншими пристроями, що дозволяє будувати масштабовані та інтелектуальні сонячні системи.

Послідовне з'єднання контролерів за допомогою кабелів RJ45
Усі пристрої в системі спільно виконують етапи зарядки
Прямий обмін даними з пристроями GX, такими як Cerbo GX

Сонячний контролер заряду SmartSolar MPPT RS - Послідовне з'єднання

Дисплей SmartSolar

Сонячний контролер заряду SmartSolar RS має інтегрований екран на передній панелі, який забезпечує блискавичний контроль роботи системи без використання додаткових інструментів.

Моніторинг напруги, струму зарядки та роботи обох масивів панелей
Перегляд статусу та загальних і миттєвих значень в режимі реального часу
Швидка діагностика завдяки негайному відображенню кодів помилок

Сонячний контролер заряду SmartSolar MPPT RS - Дисплей SmartSolar

З'єднання I/O

Сонячний контролер заряду SmartSolar RS пропонує вдосконалені можливості інтеграції, які дозволяють повну автоматизацію та підвищення безпеки роботи системи.

Програмоване реле та функція дистанційного вимірювання температури та напруги
Підтримка сигналів дозволу на зарядку з систем Victron smallBMS
Сумісність із зовнішніми системами BMS різних виробників

Сонячний контролер заряду SmartSolar MPPT RS - З'єднання входів, виходів

Екосистема Victron

Система Victron була розроблена, щоб забезпечити вам повний контроль завжди і всюди

Додаток VictronConnect

Додаток VictronConnect - це ваш особистий центр управління, який дозволяє блискавично налаштувати та переглянути роботу системи безпосередньо з екрану смартфона.

Відстежуйте напругу, струм зарядки та поточну потужність панелей в режимі реального часу.
Інтуїтивно налаштуйте профілі зарядки та функції контролера під свої потреби.
Аналізуйте статистику продуктивності та надходження енергії за останні 30 днів.

Портал VRM

З'єднання контролера з пристроєм GX дає вам повний доступ до системних даних та негайних сповіщень про всі тривоги чи несправності.

Дистанційне керування з будь-якого місця
Детальна аналітика та звіти
Система раннього попередження

Застосування

Контролер заряду SmartSolar MPPT RS видобуде максимальну потужність з ваших панелей у будь-яких умовах

Морський транспорт

Максимальна продуктивність на воді, навіть при тінях, що кидаються вітрилами та щоглами. Інтелектуальна система дбає про енергію та стан акумуляторів під час кожного рейсу.

Системи off-grid

Повна незалежність завдяки синхронізації багатьох пристроїв в одну злагоджену систему. Це оптимізує видобуток потужності від сонця та чітко подовжує термін служби батарей.

Рекреаційні транспортні засоби

Надійне живлення в дорозі, стійке до вібрацій та руху. Пристрій блискавично реагує на мінливе оточення та тіні, що пересуваються під час їзди.

FAQ

Найчастіші запитання

Підтримка напруги до 450 В постійного струму дозволяє з'єднувати фотоелектричні панелі в довгі ланцюги (стрінги). Завдяки цьому можна значно зменшити переріз використовуваних сонячних кабелів , обмежити втрати при передачі та спростити монтаж, усунувши необхідність використання багатьох комбінованих коробок (combiner box).

Моделі RS мають два або чотири незалежні входи трекера (залежно від версії). Це дозволяє підключити окремі ланцюги панелей, які можуть бути спрямовані в різні сторони світу або бути частково затінені. Падіння продуктивності на одному ланцюзі не впливає негативно на виробництво енергії з інших.

Ні, серія SmartSolar MPPT RS була розроблена виключно для роботи з акумуляторними батареями напругою 48 В. Це рішення призначене для великих систем зберігання енергії (ESS) та автономних установок, де стандартною є напруга 48 В для забезпечення вищої ефективності.

Гальванічна ізоляція фізично відокремлює високовольтний контур панелей (до 450 В) від контуру акумуляторів. Це підвищує безпеку використання системи та захищає енергобанк і підключені пристрої від можливих пробоїн або несправностей з боку фотоелектричної установки.

Пристрій має вбудований модуль Bluetooth для локального обслуговування через додаток VictronConnect та порти VE.Can для інтеграції з системою GX (наприклад, Cerbo GX). Підключення до пристрою GX дозволяє здійснювати повний віддалений моніторинг та управління установкою через портал VRM з будь-якої точки світу.

Specifications

SmartSolar MPPT RS 450/100-MC4
Напруга акумулятора	48 V
Номінальний струм зарядки	100 A
Макс. потужність зарядки	5,8 kW при 57,6 V
Напруга зарядки "absorption"	Стандартне налаштування: 57,6 V (регульовані)
Напруга зарядки "float"	Стандартне налаштування: 55,2 V (регульовані)
Програмований діапазон напруги заряджання ₍₁₎	Мінімум: 36 V Максимум: 60 V
Алгоритм завантаження	Багатоступеневий адаптивний (регульований)
Датчик температури акумулятора	У комплекті
Макс. ефективність	96%
Власне споживання	15 mA
СОНЯЧНА ЕНЕРГІЯ
Макс. напруга постійного струму фотоелектричних елементів	450 V
Пускове напруження	120 V
Діапазон робочої напруги MPPT ₍₂₎	65 - 450 V
Кількість трекерів	2
Макс. робочий вхідний струм фотоелектричних елементів	16 A на трекер
Макс. захист від короткого замикання струму короткого замикання, при зворотній полярності ₍₃₎	20 A на трекер
Макс. потужність зарядки DC	4000 W на трекер 5760 W всього
Максимальний розмір набору фотоелектричних елементів на трекер ₍₄₎	7200 Wp (450 V x 20 A)
Межа відмови ізоляції фотоелектричних елементів ₍₅₎	100 kΩ
ЗАГАЛЬНІ
Синхронізована паралельна робота	Так, до 25 пристроїв з VE.Can
Програмований реле ₍₆₎	Так
Захист	Зворотна поляризація фотоелектричних елементів Коротке замикання на виході Надмірна температура
Передача даних ₍₇₎	Port VE.Direct, port VE.Can i Bluetooth
Частота Bluetooth	2402 – 2480 MHz
Потужність Bluetooth	4dBm
Універсальний аналоговий/цифровий порт	Так, 2x
Дистанційне вмикання/вимикання	Так
Діапазон робочих температур	від -40 до +60 °C (охолодження за допомогою вентилятора)
Вологість (без конденсації)	максимум 95%
КОРПУС
Матеріал і колір	Сталь (колір синій - RAL 5012)
Категорія захисту	IP 21
Підключення акумулятора	Гвинти M8
Затискачі потужності входу фотоелектричних елементів	1 пара штекерів та розеток MC4 для трекера
Вага	7,9 kg
Розміри (висота x ширина x довжина)	440 x 313 x 126 mm
НОРМИ
Безпека	EN-IEC 62109-1
Безпека
1) Налаштування зарядного пристрою («float» та «absorption») можна встановити на максимум 60 В. Вихідна напруга на клемах зарядного пристрою може бути вищою через компенсацію температури, а також компенсацію падіння напруги на кабелях акумулятора. Максимальний вихідний струм лінійно зменшується від повного струму при 60 В до 5 А при 62 В. Вирівнювальне напруження можна встановити на максимум 62 В, відсоток вирівнювального струму можна встановити на максимум 6%.
2) Діапазон роботи MPPT обмежений напругою акумулятора - напруга фотоелементів VOC не повинна перевищувати 8-кратну напругу резервного акумулятора. При резервній напрузі 52,8 В максимальне значення фотоелектричних елементів VOC становить 422,4 В. Більше інформації можна знайти в інструкції з експлуатації виробу.
3) Підвищений струм короткого замикання може призвести до пошкодження контролера, якщо матриця фотоелектричних елементів підключена в зворотному напрямку до поляризації.
4) Макс. 450 Voc дає приблизно 360 Vmpp, тому максимальна потужність фотоелементної матриці становить приблизно 360 В x 20 А = 7200 Вт
5) MPPT RS перевірить достатню резистивну ізоляцію між фотоелементами + і GND, а також фотоелементами - і GND. У разі резистентності нижче порогу пристрій зупинить заряджання, відобразить помилку і надішле сигнал про помилку до пристрою GX (якщо воно підключено) для звукового та електронного повідомлення.
6) Програмований реле, який можна налаштувати на загальну сигналізацію, занадто низьку напругу постійного струму або функцію запуску/зупинки генератора електроенергії. Номінальне значення постійного струму: 4 А до 35 В постійного струму та 1 А до 70 В постійного струму
7) MPPT RS наразі не сумісний з VE.Smart Networks.
