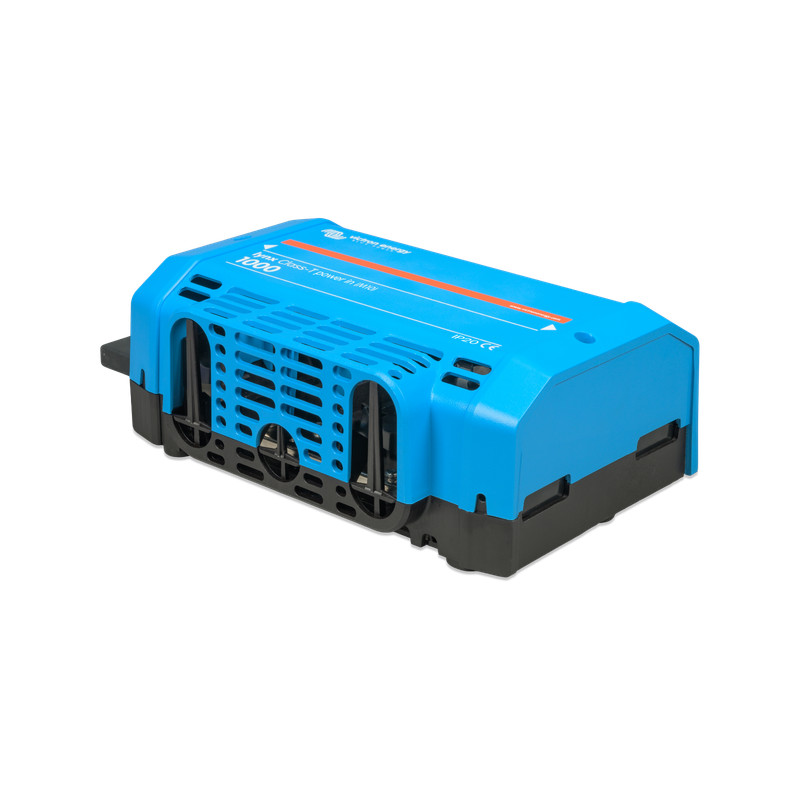

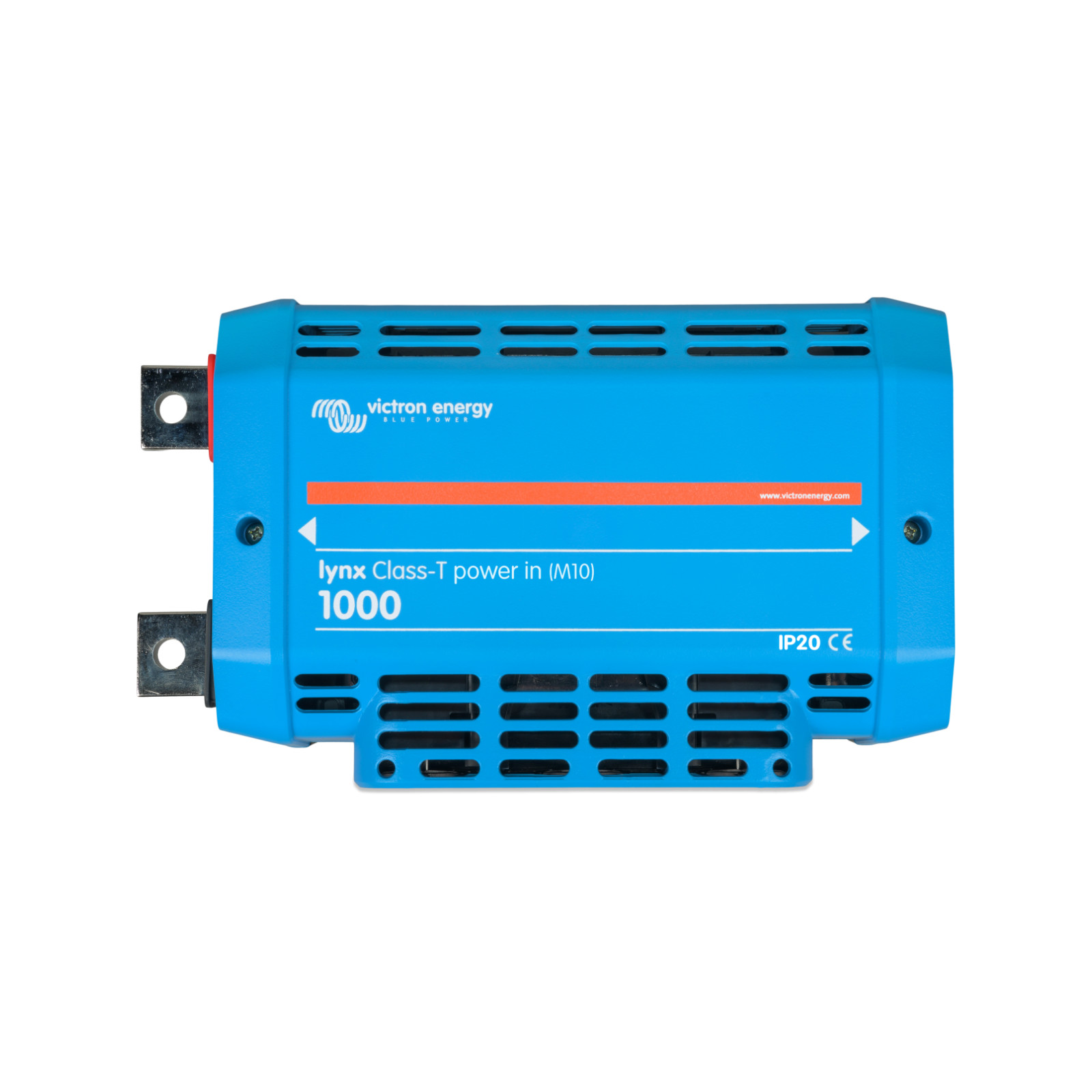

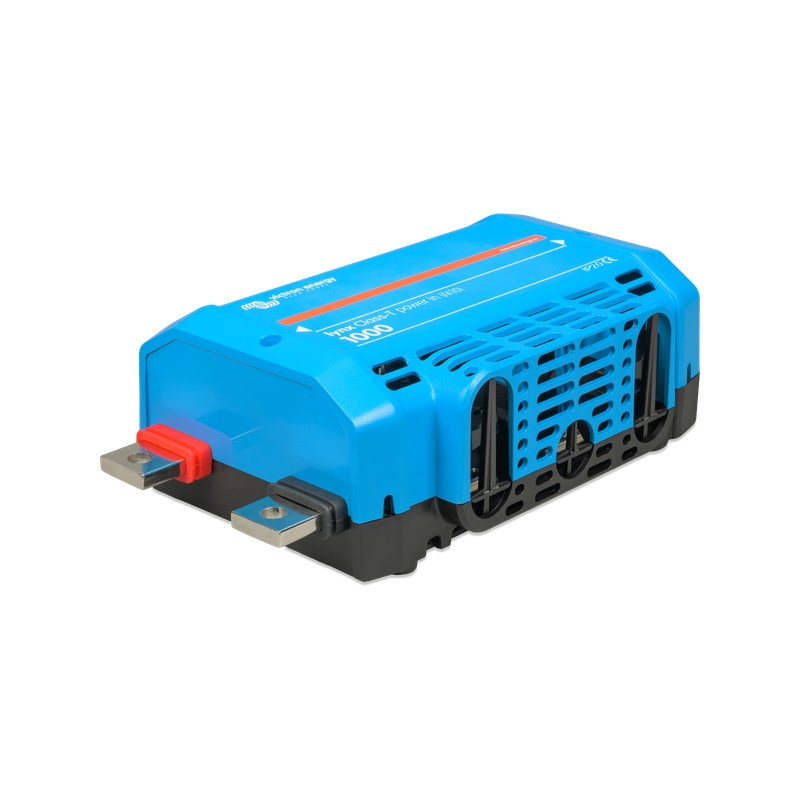

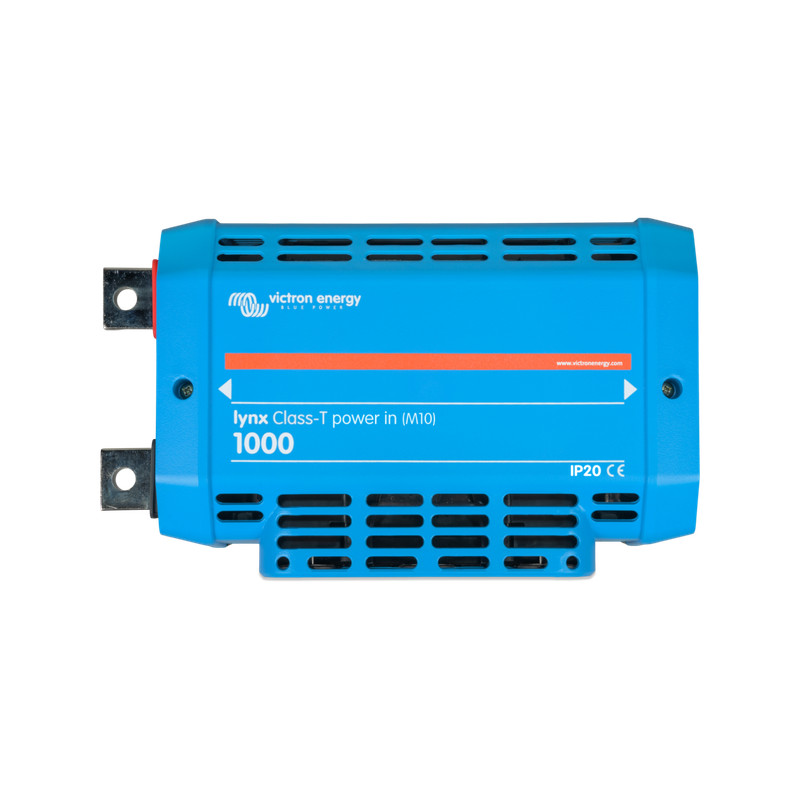

Модуль живлення Lynx Class-T Power In (M10)

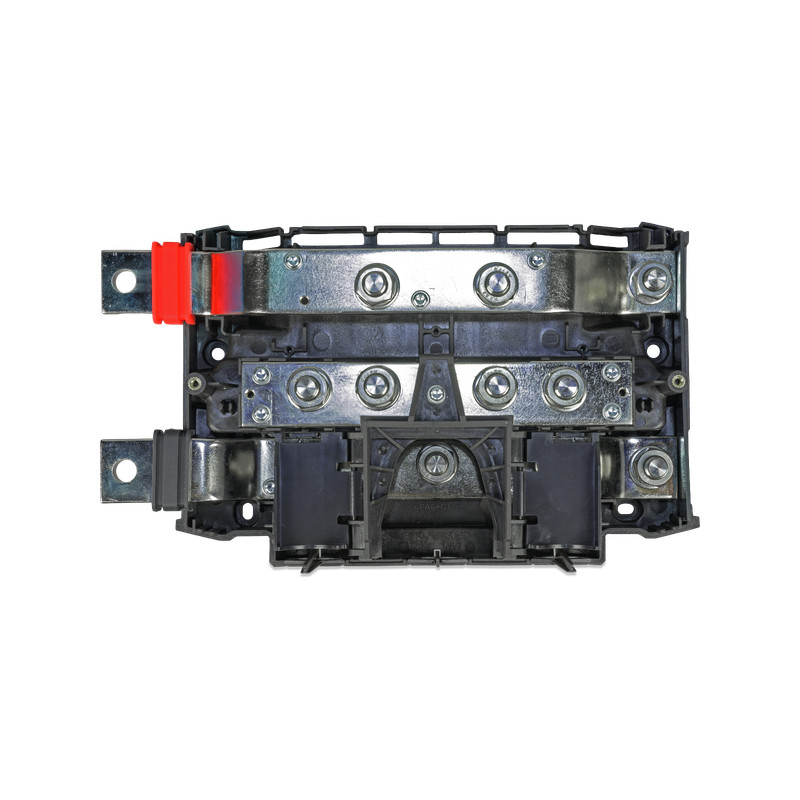

Пристрій Victron Lynx Class-T Power In (M10) з'єднує та захищає до двох ланцюгів літієвих акумуляторів. Цей модуль має позитивну та негативну шину і роз'єми для двох запобіжників Class-T, а також роз'єм для заземлення системи постійного струму.
Деталі продукту
- Бренд
- Victron Energy
- Артикул
- LYN060404010
- код EAN13
- 8719076062967
- MPN
- LYN060404010
Технічна документація
Brak danych technicznych
Опис
Опис
Lynx Class-T Power In (M10)
Професійний модуль живлення
Victron Energy Lynx Class-T Power In - це спеціалізована збірна шина, розроблена для безпечного з'єднання та захисту до двох ланцюгів літієвих акумуляторів. Модуль інтегрує шини живлення з виділеними гніздами для запобіжників класу T, гарантуючи найвищий можливий рівень захисту установки DC.
Пристрій забезпечує повну сумісність з екосистемою Lynx M10, дозволяючи легке з'єднання кількох модулів у випадку установок на основі трьох або більше банків енергії. Завдяки цьому створите масштабовану та професійну розподільну систему.
Це ідеальне рішення для систем, що вимагають безкомпромісного захисту від короткого замикання та надійного упорядкування високострумових з'єднань.
Найважливіші особливості
Дізнайтеся про переваги, які роблять різницю
Висока якість виконання
Lynx Class-T Power In характеризується міцною та довговічною конструкцією, яка забезпечує надійність та тривалість служби.
Легкість інтеграції
Розроблений з думкою про легку інтеграцію з системами Victron Energy. Роз'єми M10 дозволяють швидке та надійне підключення кабелів, що полегшує встановлення та обслуговування.
Передове управління енергією
Як частина модульної системи Victron, Lynx Class-T Power In оптимізує розподіл та полегшує моніторинг енергії в складних установках.
Вбудовані з'єднання для запобіжників
З'єднання запобіжників класу T мають гвинти та гайки 3/8", позначені чорним кольором, щоб відрізнити їх від елементів M10 для з'єднань DC та шин.
Монтаж у будь-якій орієнтації
Модулі Lynx можна монтувати в будь-якій орієнтації. При монтажі догори дном слід використовувати додані наклейки.
Екстремальний захист від короткого замикання
Використання запобіжників класу T забезпечує найвищий рівень захисту від наслідків короткого замикання в системах з літієвими банками високої щільності енергії.
Чому Lynx Class-T Power In?
На відміну від версії Power In, цей модуль має вбудовані захисти для запобіжників класу T. Це ключовий елемент систем з літієвими батареями, що поєднує функцію збірної шини з найбільш ефективним захистом від високих струмів короткого замикання.
Приклади систем
Приклади конфігурацій Lynx T-Class Power In
Lynx Class-T Power In, Smart BMS і Distributor
Ця система містить наступні елементи:
- Lynx Class-T Power In з двома паралельно з'єднаними літієвими акумуляторами із запобіжниками та однаковими довжинами кабелів для кожного акумулятора
- Lynx Distributor із запобіжниками для зарядних пристроїв, інверторів/зарядних пристроїв та споживачів
- Lynx Smart BMS з вбудованим контактором та монітором акумулятора
- Cerbo GX (або інший пристрій GX)
Lynx Class-T Power In і Lynx Distributor
Ця система використовує модуль Lynx Class-T Power In для створення захищеного акумуляторного з'єднання, а Lynx Distributor служить як захищена збірна шина для навантажень постійного струму.
Можливе з'єднання кількох модулів Lynx Class-T Power In, створюючи довшу збірну шину з більшою кількістю акумуляторних з'єднань.
Слід пам'ятати, що модулі M10 не можуть бути підключені безпосередньо до модулів M8 і навпаки.
Система розподілу Lynx
Система розподілу Lynx — це модульна система шин, яка включає в себе підключення постійного струму, розподіл, запобіжники, моніторинг акумуляторів та/або управління літієвими акумуляторами.
Specifications
Lynx T-Class Power In (M10) - Victron Energy |
|
|
Діапазон робочої напруги |
9 - 60V DC |
|
Номінальний струм |
1000A |
|
Шина струмозбірна |
M10 |
|
Запобіжники |
3/8" |
|
Матеріал корпусу |
ABS пластик |
|
Габарити корпусу (вис. x довж. x шир.) |
279 x 169 x 97 мм |
|
Вага |
2,1 кг |
|
Матеріал струмопровідних шин |
Луджена мідь |
|
Розміри струмопровідних шин (вис. x шир.) |
8 x 30 мм |
|
Діапазон робочих температур |
від -40°C до +60°C |
|
Вологість |
Макс. 95% (без конденсації) |
|
Клас захисту |
IP20 |
