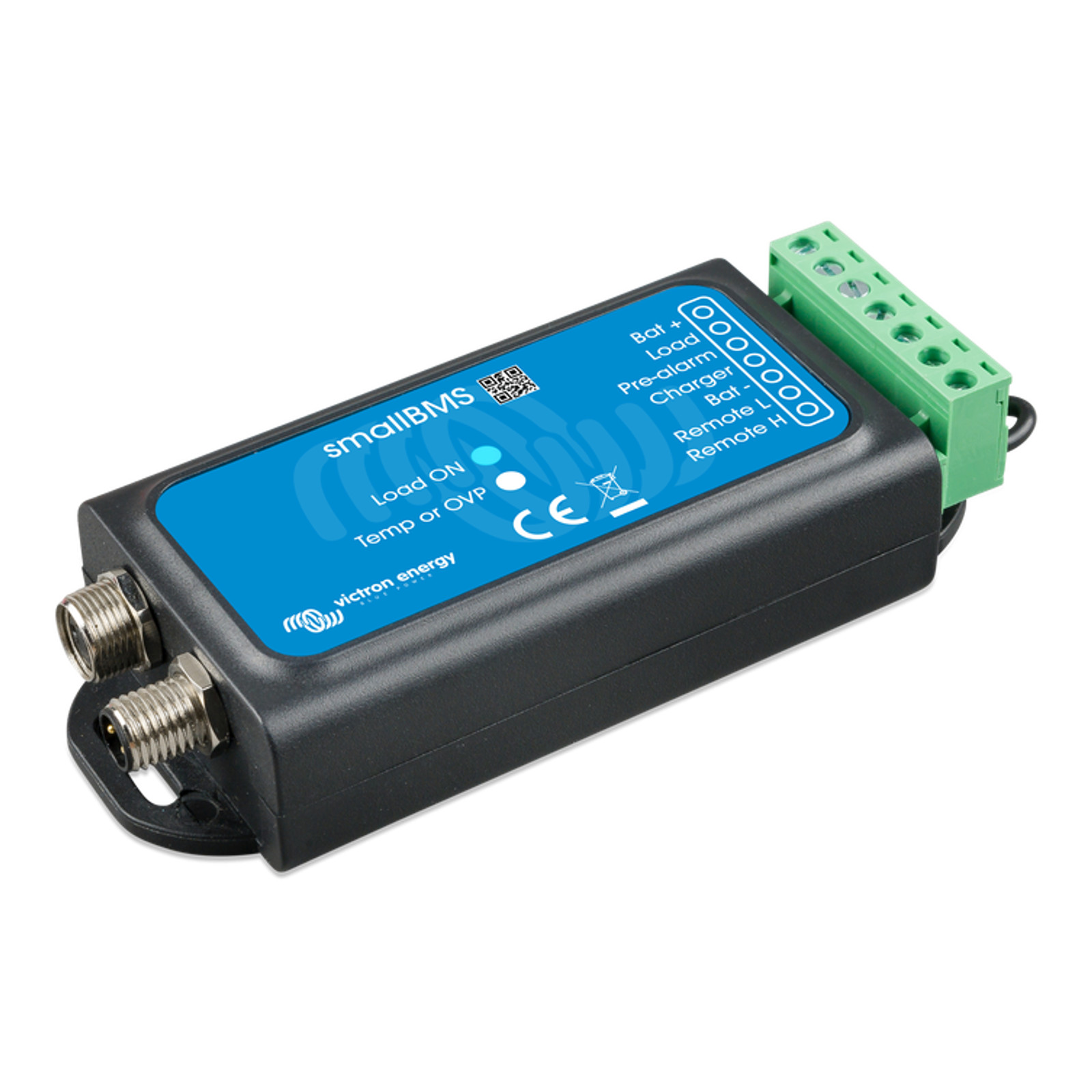

smallBMS

Prosta i tania alternatywa dla systemu VE.Bus BMS
System smallBMS może zastąpić system BMS VE.Bus w wielu zastosowaniach. Nie nadaje się on jednak do stosowania z falownikami/ładowarkami VE.Bus MultiPlus i Quattro: nie ma interfejsu VE.Bus.
System smallBMS jest przeznaczony do stosowania z akumulatorami Victron Smart LiFePo4 z okrągłymi złączami M8.
System smallBMS ma trzy wyjścia, podobnie jak system VE.Bus BMS.

Wyjście Load Disconnect
Wyjście Load jest normalnie wysokie i staje się bezpotencjałowe w przypadku zbyt niskiego napięcia ogniw (domyślnie 2,8V/celę, regulowane na akumulatorze w zakresie 2,6V do 2,8V na celę). Maksymalny prąd: 1A. Wyjście Load nie jest zabezpieczone przeciwzwarciowo.
Wyjście Load może być użyte do sterowania:
- Wysokoprądowym przekaźnikiem lub stycznikiem.
- Zdalne wejście on/off Battery Protect, inwertera lub konwertera DC-DC lub innych obciążeń.
(może być wymagany kabel włączający/wyłączający bez inwersji lub z inwersją, proszę zapoznać się ze szczegółową instrukcją na naszej stronie internetowej)

Wyjście przed-alarmowe
Wyjście alarmu wstępnego jest normalnie bezpotencjałowe i staje się wysokie w przypadku zbliżającego się zbyt niskiego napięcia ogniw (domyślnie 3,1V/ogniwo, regulowane na baterii w zakresie od 2,85V do 3,15V na ogniwo). Maksymalny prąd: 1A (bez zabezpieczenia przeciwzwarciowego).
Minimalne opóźnienie pomiędzy alarmem wstępnym a odłączeniem obciążenia wynosi 30 sekund.

Wyjście odłączania ładowania
Wyjście ładowarki jest normalnie wysokie i staje się bezpotencjałowe w przypadku zbliżającego się przekroczenia napięcia lub temperatury ogniwa. Maksymalny prąd: 10mA.
Wyjście ładowarki nie jest odpowiednie do zasilania obciążenia indukcyjnego, takiego jak cewka przekaźnika.

Wyjście ładowarki może być użyte do sterowania:

• zdalnego włączania/wyłączania ładowarki
• przekaźnika Cyrix-Li-Charge
• Kombinatorem baterii Cyrix-Li-ct

Wejście włączania/wyłączania systemu
Wejście włączania/wyłączania systemu steruje obydwoma wyjściami. Gdy jest wyłączone, oba wyjścia są bezpotencjałowe, co oznacza, że obciążenia i ładowarki są wyłączone.
System on/off składa się z dwóch zacisków: Remote L i Remote H.
Pomiędzy L i H można podłączyć zdalny włącznik/wyłącznik lub styk przekaźnika.
Alternatywnie, zacisk H może być przełączony na plus akumulatora, lub zacisk L może być przełączony na minus akumulatora.
Chroni systemy 12V, 24V i 48V.
Zakres napięcia roboczego: 8 do 70V DC.

Wskaźniki LED
- Obciążenie włączone (niebieska): Wyjście obciążenia wysokie (napięcie ogniwa >2,8V, regulowane na akumulatorze).
- Temp lub OVP (czerwona): Wyjście ładowarki wolne (z powodu przekroczenia temperatury ogniwa (>50°C), zbyt niskiej temperatury ogniwa (<5°C) lub zbyt wysokiego napięcia ogniwa).
