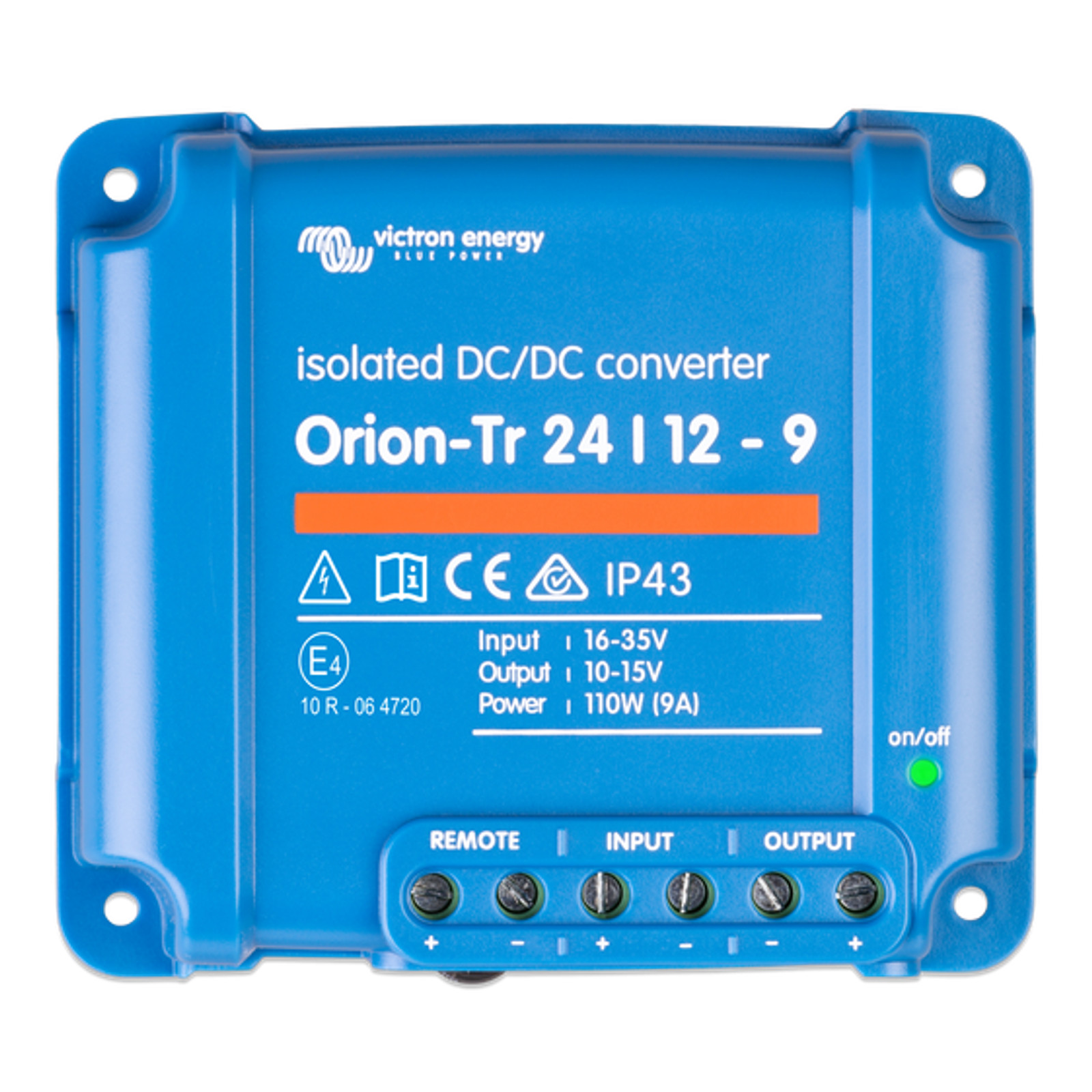

Orion-Tr 24/12-9A (110W) Isolated DC-DC converter
Konwerter Orion-Tr jest profesjonalnym, adaptacyjnym, 3-stopniowym konwerterem DC - DC z ochroną IP43 oraz zdalnym przełącznikiem zasilania.
Деталі продукту
- Бренд
- Victron Energy
- Артикул
- ORI241210110R
- код EAN13
- 8719076016885
- MPN
- ORI241210110R
Технічна документація
| Bluetooth | Kategoria | Funkcja ładowarki | Napięcie wejściowe | Napięcie wyjściowe |
|---|---|---|---|---|
| Nie | Ładowarki DC-DC | Nie | 24V | 12V |
Опис
Specyfikacja
Orion-Tr 24/12-9 (110 W) |
|
|
Zakres napięcia wejściowego (1) |
16-35 V |
|
Wyłączenie przy zbyt niskim napięciu |
14 V |
|
Ponowne uruchomienie przy zbyt niskim napięciu |
15 V |
|
Napięcie znamionowe |
12,2 V |
|
Zakres regulacji napięcia wyjściowego |
10-15 V |
|
Tolerancja napięcia wyjściowego |
+/- 0.2 V |
|
Szum wyjścia |
2mV rms |
|
Znamionowy prąd wyjściowy przy nominalnym napięciu wyjściowym i 25°C |
9 A |
|
Maksymalny prąd wyjściowy (10 s) przy nominalnym napięciu wyjściowym |
12,5 A |
|
Prąd wyjściowy zwarcia |
39 A |
|
Moc wyjściowa ciągła przy 25°C |
110 W |
|
Moc wyjściowa ciągła przy 40°C |
85 W |
|
Sprawność |
85 % |
|
Prąd bez obciążenia (2) |
< 40 mA |
|
Pobór prądu |
< 200uA przy wyłączeniu za pośrednictwem portu zdalnego |
|
Izolacja galwaniczna |
200 V DC pomiędzy wejściem, wyjściem i obudową |
|
Zakres temperatury roboczej |
-20 do +55°C (obniżenie wartości 3% na każdy°C powyżej 40°C) |
|
Wilgotność |
Maks. 95 % bez kondensacji |
|
INNE |
|
|
Złącze prądu stałego (DC) |
Zaciski śrubowe |
|
Maksymalny przekrój przewodu |
6 mm2 AWG10 |
|
Kategoria ochrony |
IP43 (w przypadku montażu z zaciskami śrubowymi skierowanymi w dół) |
|
Waga |
0,42 kg |
|
Wymiary (wys. x szer. x dł.) |
100 x 113 x 47 mm |
|
NORMY |
|
|
Bezpieczeństwo |
EN 60950 |
|
Emisja |
EN 61000-6-3, |
|
Odporność |
EN 61000-6-2, |
|
Dyrektywa motoryzacyjna |
ECE R10-5 |
|
PRZYPISY |
|
|
1) Jeśli zostanie ustawione na wartość nominalną lub niższą od nominalnej, napięcie wyjściowe pozostanie stabilne w określonym zakresie napięcia wejściowego (funkcja buck-boost). Jeżeli napięcie wyjściowe zostanie ustawione na wyższe od nominalnego o pewien procent, minimalne napięcie wejściowe, przy którym napięcie wyjściowe pozostaje stabilne (nie maleje) wzrasta o ten sam procent. |
|
|
2) Pobór prądu, gdy Orion-Tr generuje napięcie wyjściowe, ale nie jest przyłożone żadne obciążenie. |
|
Характеристики
-
BluetoothNie
-
KategoriaŁadowarki DC-DC
-
Funkcja ładowarkiNie
-
Napięcie wejściowe24V
-
Napięcie wyjściowe12V
Детальніше про товар
-
Бренд
-
АртикулORI241210110R
-
В наявності5 од.
-
код EAN138719076016885
-
MPNORI241210110R
