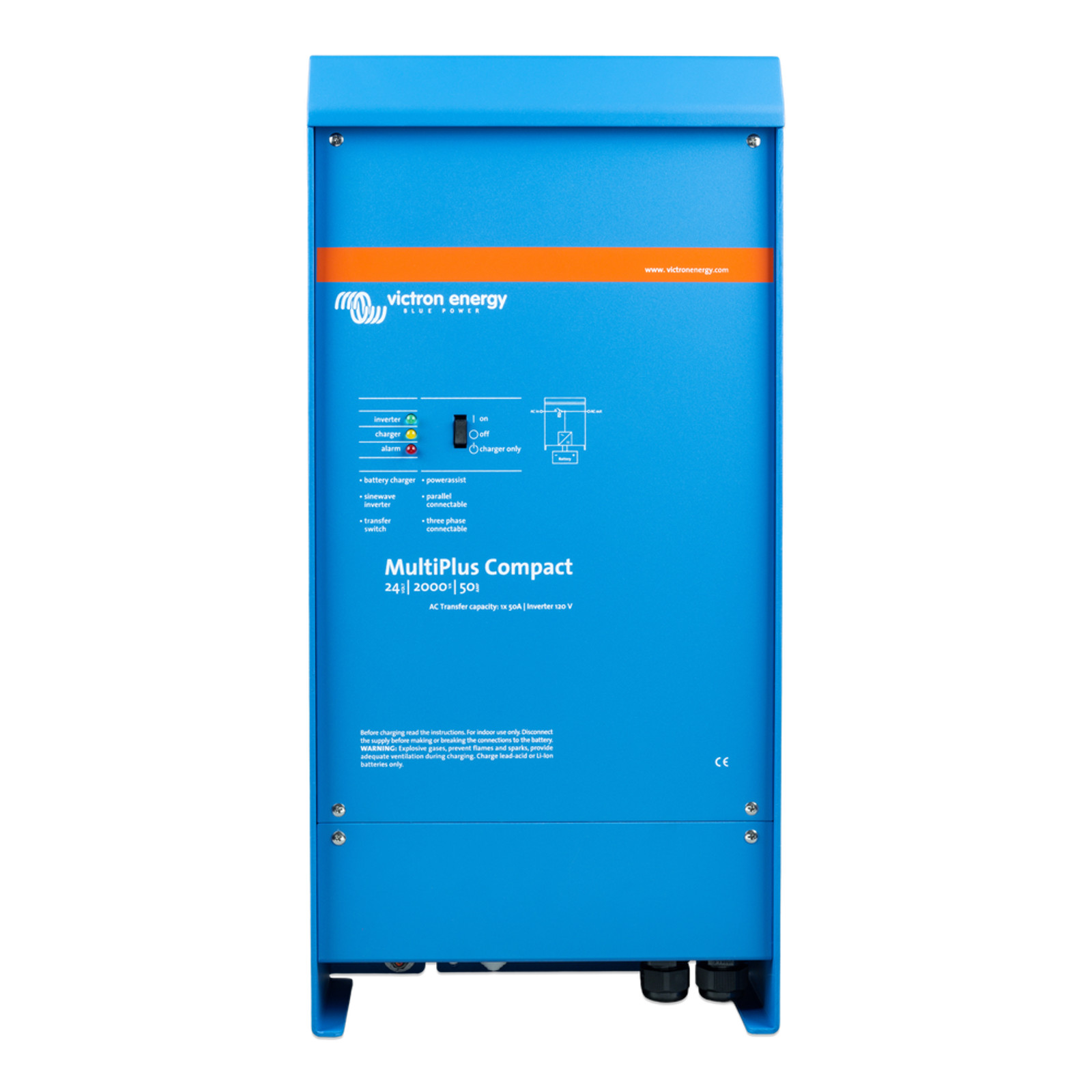

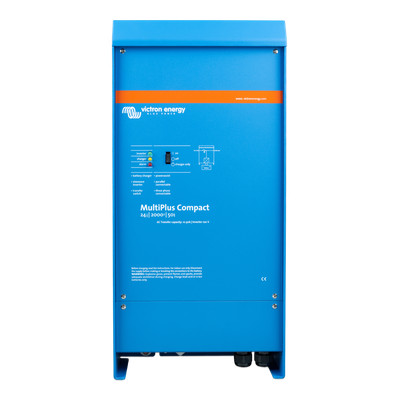

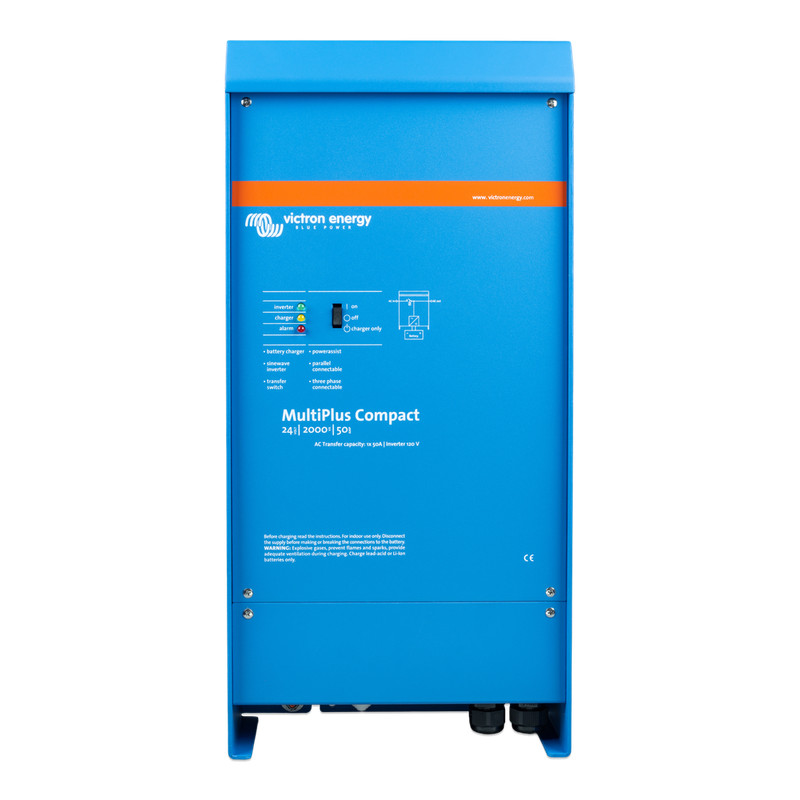

MultiPlus Compact 24/2000/50-30 230V VE.Bus
MultiPlus Compact to zaawansowana konstrukcja marki Victron Energy, która łączy w sobie funkcje przetwornicy i ładowarki. Zasilana prądem stałym 24V (DC) generuje prąd zmienny 230V (AC) o mocy 1600W. Współpracuje z różnymi źródłami zasilania, takimi jak sieć, generator lub akumulator. Posiada interfejs VE.Bus, który umożliwia zdalne sterowanie i monitorowanie urządzenia.
- На замовлення
Деталі продукту
- Бренд
- Victron Energy
- Артикул
- CMP242200000
- код EAN13
- 8719076037552
- MPN
- CMP242200000
Технічна документація
| Рейтинг IP | Porty komunikacyjne | Zakres temperatury pracy | Normy EMC (emisja i odporność) | Модель | Materiał obudowy | Zakres napięcia wejściowego DC | Sprawność | Pobór mocy bez obciążenia | Zakres częstotliwości wejściowej AC | Programowalny przekaźnik | Zabezpieczenia | Dopuszczalna wilgotność (bez kondensacji) | Kolor obudowy | Podłączenie akumulatora | Podłączenie 230 VAC | Normy bezpieczeństwa | Maksymalna wysokość pracy n.p.m. | Пікова потужність | PowerControl i PowerAssist | Przełącznik transferowy | Napięcie wyjściowe AC | Częstotliwość wyjściowa | Ciągła moc wyjściowa przy 25°C | Ciągła moc wyjściowa przy 40°C | Ciągła moc wyjściowa przy 65°C | Napięcie ładowania absorpcyjnego | Napięcie ładowania podtrzymującego (float) | Czujnik temperatury akumulatora | Zdalne włączanie/wyłączanie | Maksymalny prąd wejściowy AC | Pobór mocy bez obciążenia (tryb AES) | Pobór mocy bez obciążenia (tryb Search) | Napięcie w trybie magazynowania (storage) | Napięcie baterii | Потужність | Certyfikaty motoryzacyjne | Zakres napięcia wejściowego AC | Maksymalny prąd ładowania akumulatora (przy 25°C) | Zabezpieczenie przed pracą wyspową (Anti-islanding) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IP20 | VE.Bus (praca równoległa | Od -40 do +65°C (chłodzenie wentylatorem) | EN 55014-1 EN 55014-2 EN-IEC 61000-3-2 EN-IEC 61000-3-3 IEC 61000-6-1 IEC 61000-6-2 IEC 61000-6-3 | MultiPlus Compact | Aluminium | 19 - 33 V | 94% | 11 W | 45 - 65 Hz | Tak | a - g | Maksymalnie 95% | Niebieski (RAL 5012) | Śruby M8 | Zaciski sprężynowe | EN-IEC 60335-1 EN-IEC 60335-2-29 IEC 62109-1 | 2000 m | 4 kW | Tak | 30 A | 230 VAC ± 2% | 50 Hz ± 0.1% | 1.6 kW | 1.4 kW | 1 kW | 28.8 V | 27.6 V | Tak | Tak | 30 A | 9 W | 4 W | 26.4 V | 24V | 2000VA | ECE R10-4 | 187 - 265 VAC | 50 A | Zgodnie z certyfikatami producenta |
Опис
Opis
Dwa wyjścia AC
Wyjście główne nie ma funkcji przerywania. Urządzenie MultiPlus przejmuje zasilanie podłączonych odbiorników w przypadku awarii sieci energetycznej lub odłączenia zasilania z lądu/ generatora. Dzieje się to tak szybko (mniej niż 20 milisekund), że komputery i inne urządzenia elektroniczne będą działać bez zakłóceń.
Drugie wyjście jest pod napięciem tylko wtedy, gdy na wejściu urządzenia MultiPlus dostępny jest prąd zmienny. Do tego wyjścia można podłączyć odbiorniki, które nie powinny rozładowywać akumulatora, takie jak na przykład podgrzewacz wody (drugie wyjście jest dostępne w modelach o mocy 3 kVA i większej).
Praktycznie nieograniczona moc dzięki pracy równoległej
Nawet 6 urządzeń Multis może pracować równolegle w celu uzyskania większej mocy. Na przykład sześć urządzeń 24/5000/120 zapewnia moc wyjściową 25 kW / 30 kVA i pojemność ładowania 720 amperów.
Możliwość pracy trójfazowej
Oprócz połączenia równoległego, trzy jednostki tego samego modelu mogą być skonfigurowane do pracy w trybie trójfazowym. Ale to nie wszystko: do 6 zestawów trzech urządzeń można połączyć równolegle, uzyskując falownik o mocy 75 kW / 90 kVA i pojemności ładowania ponad 2000 A.
PowerControl - radzenie sobie z ograniczoną mocą generatora, zasilania nabrzeżnego lub siecią energetyczną
Urządzenie MultiPlus jest bardzo wydajną ładowarką akumulatorów. Z tego względu pobiera on duży prąd z generatora lub zasilania z lądu (prawie 10 A na 5 kVA Multi przy 230 VAC). Za pomocą panelu sterowania Multi można ustawić maksymalny prąd generatora lub prąd pobierany z lądu. Urządzenie MultiPlus uwzględni wówczas inne obciążenia prądem zmiennym i wykorzysta dodatkową ilość prądu do ładowania, zapobiegając w ten sposób przeciążeniu generatora lub nabrzeżnego źródła zasilania.
PowerAssist - Zwiększanie wydajności zasilania z lądu lub generatora
Funkcja ta przenosi zasadę działania systemu PowerControl na kolejny wymiar. Dzięki niej urządzenie MultiPlus może uzupełniać moc alternatywnego źródła zasilania. W przypadku, gdy moc szczytowa jest często wymagana tylko przez ograniczony czas, urządzenie MultiPlus zadba o to, aby niewystarczająca ilość energii z lądu lub generatora została natychmiast zrekompensowana energią z akumulatora. Gdy obciążenie spadnie, zapas energii zostanie wykorzystany do naładowania akumulatora.
Energia słoneczna: Zasilanie prądem zmiennym dostępne nawet w przypadku awarii sieci energetycznej
Urządzenie MultiPlus może być używane zarówno w systemach fotowoltaicznych, jak i innych alternatywnych systemach energetycznych podłączonych do sieci.
Dostępne jest oprogramowanie wykrywające utratę zasilania sieciowego.
Konfiguracja systemu
- W przypadku zastosowań autonomicznych, jeśli konieczna jest zmiana ustawień, można to zrobić w ciągu kilku minut za pomocą procedury ustawiania przełączników DIP.
- Aplikacje równoległe i trójfazowe można skonfigurować za pomocą oprogramowania VE.Bus Quick Configure i VE.Bus System Configurator.
- Zastosowania poza siecią, interaktywne i samokonsumpcyjne, wykorzystujące inwertery sieciowe i/lub ładowarki solarne MPPT
mogą być konfigurowane za pomocą oprogramowania Assistants (oprogramowanie dedykowane do określonych zastosowań).
Monitorowanie i sterowanie na miejscu
Dostępnych jest kilka opcji: Battery Monitor, Multi Control Panel, Color Control GX lub inne urządzenia GX, smartfon lub tablet (Bluetooth Smart), laptop lub komputer (USB lub RS232).
Zdalny monitoring i sterowanie
Color Control GX lub inne urządzenia GX.
Dane mogą być przechowywane i wyświetlane na naszej stronie internetowej VRM (Victron Remote Management), bezpłatnie.
Zdalna konfiguracja
Po podłączeniu do sieci Ethernet, systemy z Color Control GX lub innym urządzeniem GX mogą być dostępne i ustawienia mogą być zmieniane zdalnie.
Specyfikacja
MultiPlus Compact 24/2000/50 230V |
|
|
PowerControl / PowerAssist |
Tak |
|
Praca trójfazowa i równoległa |
Tak |
|
Przełącznik samoczynnego załączania rezerwy |
30 A |
|
FALOWNIK |
|
|
Zakres napięcia wejściowego DC |
19 – 33 V |
|
Napięcie oraz częstotliwość wyjścia AC (1) |
230 VAC ± 2% |
|
Moc wyjściowa przy 25°C (2) |
2000 VA |
|
Moc wyjściowa przy 25°C |
1600 W |
|
Moc wyjściowa przy 40°C |
1400 W |
|
Moc wyjściowa przy 65°C |
1000 W |
|
Moc szczytowa |
4000 W |
|
Maks. sprawność |
94% |
|
Moc przy zerowym obciążeniu |
11 W |
|
Moc przy zerowym obciążeniu w trybie AES |
9 W |
|
Moc przy zerowym obciążeniu w trybie poszukiwania odbiornika |
4 W |
|
ŁADOWARKA |
|
|
Napięcie oraz częstotliwość wejścia AC |
187 - 265 VAC |
|
Napięcie ładowania "absorption" |
28,8 V |
|
Napięcie ładowania "float" |
27,6 V |
|
Tryb magazynowania |
26,4 V |
|
Prąd ładowania akumulatora domowego (3) |
50 A |
|
Prąd ładowania akumulatora rozruchowego |
4A (tylko modele 12 V i 24 V) |
|
Czujnik temperatury akumulatora |
Tak |
|
OGÓLNE |
|
|
Programowalny przekaźnik (4) |
Tak |
|
Ochrona (5) |
a - g |
|
Port komunikacyjny VE.Bus |
Do pracy równoległej i trójfazowej, zdalnego monitorowania i integracji systemu |
|
Zdalne włączanie/wyłączanie |
Tak |
|
Zakres temperatury roboczej |
od -40 do +65°C |
|
Wilgotność |
maks. 95% (bez kondensacji) |
|
OBUDOWA |
|
|
Materiał i kolor |
Aluminium (kolor RAL 5012) |
|
Kategoria ochrony |
IP 21 |
|
Podłączenie akumulatora |
Śruby M8 |
|
Przyłącze 230 VAC |
Zacisk sprężynowy |
|
Waga |
12 kg |
|
Wymiary (szer. x wys. x dł.) |
520 x 255 x 125 mm |
|
NORMY |
|
|
Bezpieczeństwo |
EN-IEC 60335-1, |
|
Emisja, odporność |
EN 55014-1, |
|
Dyrektywa motoryzacyjna |
ECE R10-4 |
|
PRZYPISY |
|
|
1) Możliwość dostrojenia do 60 Hz |
|
|
2) Obciążenie nieliniowe, współczynnik szczytu 3:1 |
|
|
3) W temperaturze otoczenia 25°C |
|
|
4) Programowalny przekaźnik, który można ustawić na alarm ogólny, zbyt niskie napięcie prądu DC lub funkcję uruchamiania/zatrzymywania agregatu prądotwórczego. |
|
|
5) Zabezpieczenia: a) zwarcie wyjścia |
|
Характеристики
-
Рейтинг IPIP20
-
Розміри (шир. × вис. × глиб.)255 x 520 x 125 mm
-
Porty komunikacyjneVE.Bus (praca równoległa
-
Zakres temperatury pracyOd -40 do +65°C (chłodzenie wentylatorem)
-
Normy EMC (emisja i odporność)EN 55014-1
EN 55014-2
EN-IEC 61000-3-2
EN-IEC 61000-3-3
IEC 61000-6-1
IEC 61000-6-2
IEC 61000-6-3 -
МодельMultiPlus Compact
-
Вага12 kg
-
Materiał obudowyAluminium
-
Zakres napięcia wejściowego DC19 - 33 V
-
Sprawność94%
-
Pobór mocy bez obciążenia11 W
-
Zakres częstotliwości wejściowej AC45 - 65 Hz
-
Programowalny przekaźnikTak
-
Zabezpieczeniaa - g
-
Dopuszczalna wilgotność (bez kondensacji)Maksymalnie 95%
-
Kolor obudowyNiebieski (RAL 5012)
-
Podłączenie akumulatoraŚruby M8
-
Podłączenie 230 VACZaciski sprężynowe
-
Normy bezpieczeństwaEN-IEC 60335-1
EN-IEC 60335-2-29
IEC 62109-1 -
Maksymalna wysokość pracy n.p.m.2000 m
-
Пікова потужність4 kW
-
PowerControl i PowerAssistTak
-
Przełącznik transferowy30 A
-
Napięcie wyjściowe AC230 VAC ± 2%
-
Częstotliwość wyjściowa50 Hz ± 0.1%
-
Ciągła moc wyjściowa przy 25°C1.6 kW
-
Ciągła moc wyjściowa przy 40°C1.4 kW
-
Ciągła moc wyjściowa przy 65°C1 kW
-
Napięcie ładowania absorpcyjnego28.8 V
-
Napięcie ładowania podtrzymującego (float)27.6 V
-
Czujnik temperatury akumulatoraTak
-
Zdalne włączanie/wyłączanieTak
-
Maksymalny prąd wejściowy AC30 A
-
Pobór mocy bez obciążenia (tryb AES)9 W
-
Pobór mocy bez obciążenia (tryb Search)4 W
-
Napięcie w trybie magazynowania (storage)26.4 V
-
Napięcie baterii24V
-
Потужність2000VA
-
Certyfikaty motoryzacyjneECE R10-4
-
Zakres napięcia wejściowego AC187 - 265 VAC
-
Maksymalny prąd ładowania akumulatora (przy 25°C)50 A
-
Zabezpieczenie przed pracą wyspową (Anti-islanding)Zgodnie z certyfikatami producenta
