Name: Розумний шунт SmartShunt 300A/50mV IP65
Brand: Victron Energy
SKU: SHU065130050
Price: 93.48 EUR
Availability: InStock

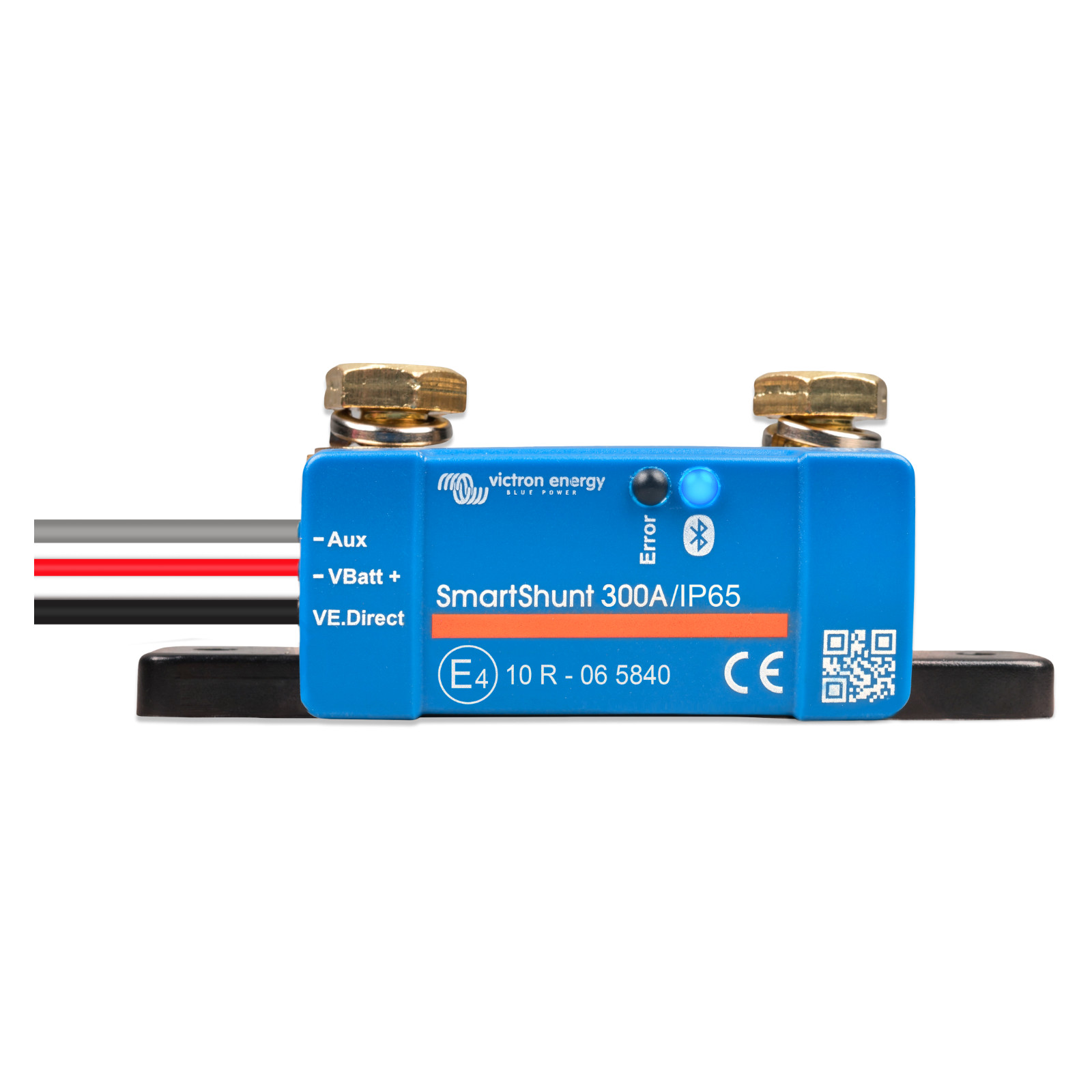

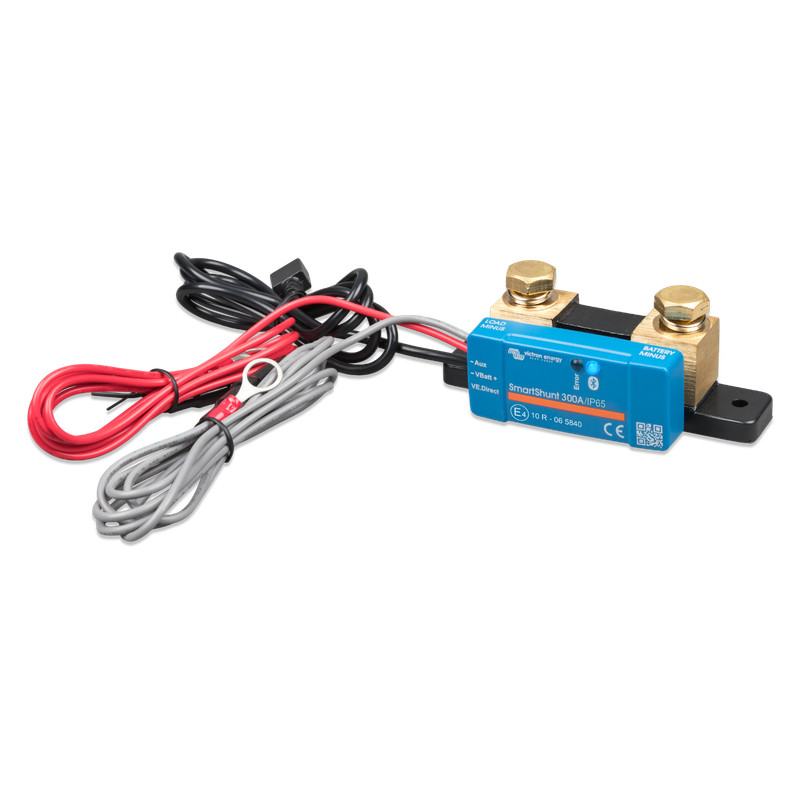

SmartShunt 300A IP65 - Водонепроникний монітор АКБ

93,48 €

з податком

76,00 €

netto

Only a few items left

Доставка протягом 2 робочих днів Останні товари на складі

Деталі продукту

Бренд: Victron Energy
Артикул: SHU065130050
код EAN13: 8719076016618
MPN: SHU065130050

Технічна документація

Kategoria
Boczniki

Опис

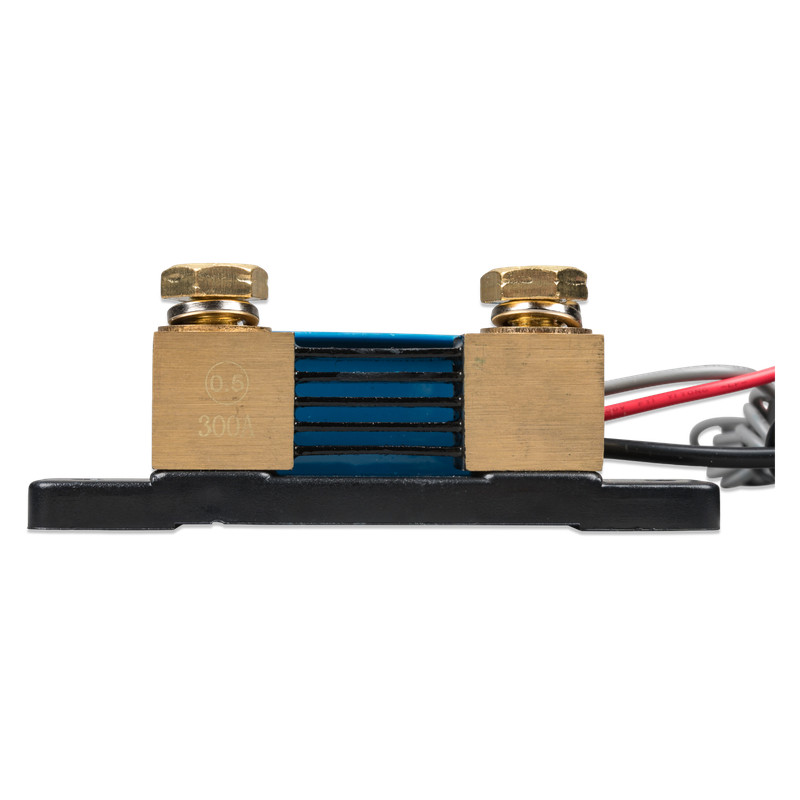

SmartShunt 300A IP65

Розширений монітор акумулятора

Шунт SmartShunt - це однокомпонентний монітор акумулятора без дисплея. Роль дисплея виконує ваш смартфон!

SmartShunt підключається через Bluetooth до додатка VictronConnect на вашому телефоні (або планшеті), завдяки чому ви можете зручно зчитувати всі моніторингові параметри акумулятора, тобто стан заряду, залишковий час роботи, історичні дані та багато іншого.

SmartShunt також можна підключити до пристрою GX, на якому також можна здійснювати зчитування. Підключення SmartShunt створюється кабелем VE.Direct.

Ключові функції

Підключення Bluetooth

Отримайте доступ до даних у реальному часі щодо продуктивності та навантаження завдяки бездротовому підключенню до додатка VictronConnect на телефоні або планшеті

Порт VE.Direct

Забезпечує підключення до пристрою GX за допомогою кабелю VE.Direct та дистанційний моніторинг і управління системою через портал VRM

Додатковий роз'єм

Дозволяє моніторити другий акумулятор, проміжну точку установки або підключити температурний датчик для точнішого контролю системи

Захист акумулятора

Функції SafetyShield+ та точна технологія шунтування допомагають захистити акумулятор і подовжити його термін служби

Універсальне застосування

Точний моніторинг літієвих, AGM та гелевих акумуляторів з можливістю налаштування в додатку VictronConnect

Водонепроникність IP65

Клас захисту IP65 забезпечує стійкість до води та пилу, уможливлюючи надійну роботу в складних умовах

Чому SmartShunt?

SmartShunt є гарною альтернативою монітору акумулятора BMV, особливо в системах, де моніторинг акумулятора необхідний, але надмірна кількість кабелів створювала б зайвий безлад.

Схеми підключення

Приклади різних конфігурацій SmartShunt

Базова розводка SmartShunt

Стандартне підключення монітора до акумулятора. Ця схема показує базову конфігурацію SmartShunt у системі з одним акумулятором.

Просте підключення до акумулятора
Мінімальна кількість проводів
Ідеально для базових застосувань

Підключення до пристрою GX

Інтеграція SmartShunt із системою управління Victron GX. Забезпечує централізований моніторинг усіх параметрів системи.

Підключення кабелем VE.Direct
Централізований моніторинг
Розширені функції системи

Вимірювання напруги стартового акумулятора

Конфігурація, що дозволяє моніторити другий акумулятор у системі, такий як стартовий акумулятор у транспортному засобі.

Моніторинг двох акумуляторів
Контроль стану запуску
Оптимізація зарядки

Вимірювання напруги стартового акумулятора

Вимірювання температури акумулятора

Конфігурація з температурним датчиком, що забезпечує точний моніторинг теплових умов акумулятора для оптимальної роботи.

Точне вимірювання температури
Температурна компенсація
Захист від перегріву

имірювання середини акумуляторної батареї

Моніторинг проміжної точки банку акумуляторів дозволяє раннє виявлення дисбалансу або пошкодження елементів.

Раннє виявлення проблем з акумуляторами
Контроль рівномірної зарядки
Подовження терміну служби акумуляторів

Вимірювання проміжної точки банку акумуляторів

Застосування SmartShunt

Універсальне рішення для різних галузей

Житлові транспортні засоби

Забезпечує надійний моніторинг енергії в кемперах, фургонах і причепах

Морський транспорт

Ідеально для морських установок, пропонуючи точний контроль енергетичної системи на яхтах і човнах

Автономні системи

Забезпечує детальний моніторинг акумуляторів та вимірювання енергії постійного струму в автономних системах живлення

Додаток VictronConnect

Ваш телефон виконує роль дисплея для SmartShunt. Додаток VictronConnect дозволяє зручно зчитувати всі параметри акумулятора.

Стан заряду акумулятора
Залишковий час роботи
Історичні дані
Тренди та графіки

Відмінності у порівнянні з монітором BMV-712

Обмеження SmartShunt

Відсутність тривоги

Відсутність програмованої візуальної та звукової тривоги

Відсутність реле

Відсутність програмованого реле

Часті питання

Найчастіші запитання

SmartShunt не має фізичного дисплея - це бокс, який передає дані (SoC, напруга, струм) через Bluetooth до програми VictronConnect на телефоні. BMV-712 має традиційний, круглий екран, встановлений на панелі. SmartShunt є дешевшою альтернативою для прихованих установок.

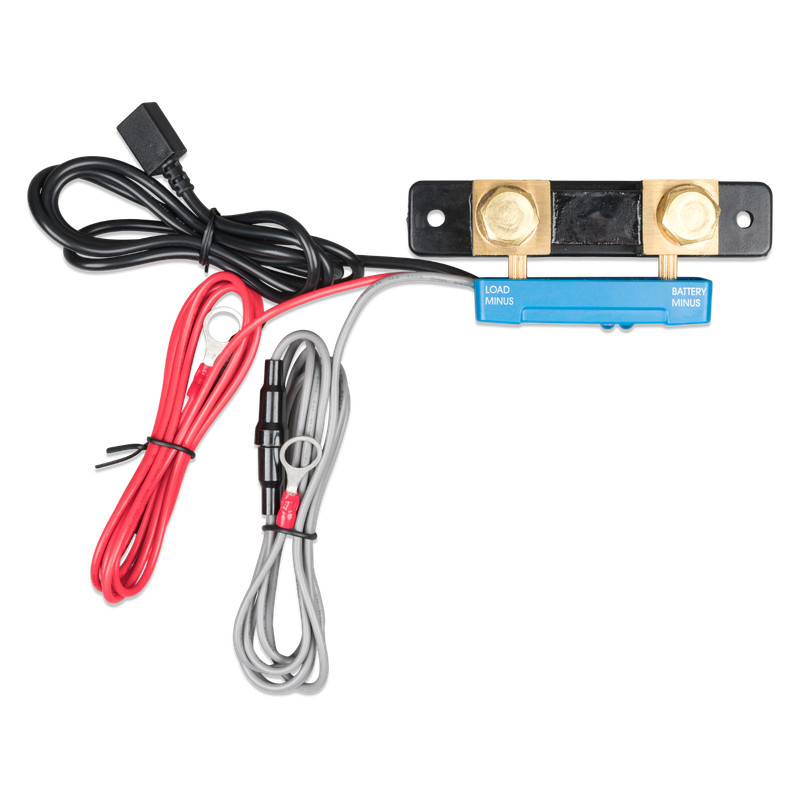

Затискач "Battery Minus" підключайте виключно до мінусового полюса акумулятора. Всі інші заземлюючі дроти (приймачі, інвертори, зарядні пристрої) повинні бути підключені до затискача "System Minus". Підключення приймачів безпосередньо до акумулятора призведе до того, що байпас не зможе їх виявити.

Так. Пристрій сумісний з акумуляторами LiFePO4, AGM, гелевими та кислотними. У додатку VictronConnect достатньо вибрати відповідний профіль або вручну встановити параметри (наприклад, коефіцієнт Пеукерта), що забезпечує точне зчитування рівня заряду.

Так. Ця версія SmartShunt має клас захисту IP65, є повністю водонепроникною та пилонепроникною. Її можна встановлювати в складних умовах, таких як моторний відсік або вологий багажний відсік. Стандартна версія має клас IP21 (тільки для сухих приміщень).

SmartShunt має порт VE.Direct. Він дозволяє підключити дротове з'єднання до панелі Cerbo GX або інших пристроїв GX. Завдяки цьому ви отримуєте доступ до віддаленого моніторингу через портал VRM і стабільне з'єднання там, де слабкий сигнал Bluetooth.

Specifications

SmartShunt IP65 300A (SHU065130050)
Діапазон напруги живлення	6,5 - 70 VDC
Споживання струму	< 1 mA
Діапазон вхідної напруги, допоміжна батарея	6,5 - 70 VDC
Ємність батареї (Ah)	1 - 9999 Ah
Діапазон робочої температури	-40 +50°C
Допоміжний вхід	Вимірює напругу другої батареї, температуру* або середню точку *Лише у разі підключення опціонального датчика температури. Датчик температури не входить до комплекту.
Діапазон вимірювання температури	-20 +50 °C
Порт прямого зв’язку VE.Direct	Так
РОЗДІЛЬНІСТЬ І ТОЧНІСТЬ
Струм	± 0,01 A
Напруга	± 0,01 V
Ампер-години	± 0,1 Ah
Рівень заряду (0 - 100%)	± 0,1 %
Час до розрядження	± 1 хв
Температура (підключений опціональний датчик)	± 1°C (0 – 50 °C)
Точність вимірювання струму	± 0,4 %
Зсув	Менше ніж 10 mA
Точність вимірювання напруги	± 0,3 %
МОНТАЖ І РОЗМІРИ
Розміри (в x ш x г)	44 x 120 x 38 мм
Кріпильні болти шунта	M8
Клас захисту	IP65
СТАНДАРТИ
Безпека	EN 60335-1, IEC 61010-1
Емісія / Стійкість	EN-IEC 61000-6-1, EN-IEC 61000-6-2, EN-IEC 61000-6-3
Автомобільні стандарти	EN 50498
АКСЕСУАРИ
Кабелі (Vbatt та допоміжний)	Червоний кабель довжиною 1,5 м з запобіжником 1A та кільцевим наконечником M10.
Кабель VE.Direct	Чорний кабель довжиною 1,5 м з роз’ємом VE.Direct
Датчик температури	Опціонально ( ASS000100000 )
Примітка щодо радіусу дії Bluetooth	Шунт і електричні кабелі негативно впливають на радіус дії Bluetooth. Фактичний діапазон 10-15 метрів є достатнім у більшості випадків. Близькість інших провідних елементів, таких як металева рама транспортного засобу або морська вода навколо корпусу човна, може зменшити радіус дії до неприйнятного рівня. У такому випадку рішенням є додавання VE.Direct Bluetooth Dongle ( ASS030536011 ) до системи та вимкнення Bluetooth у SmartShunt.
