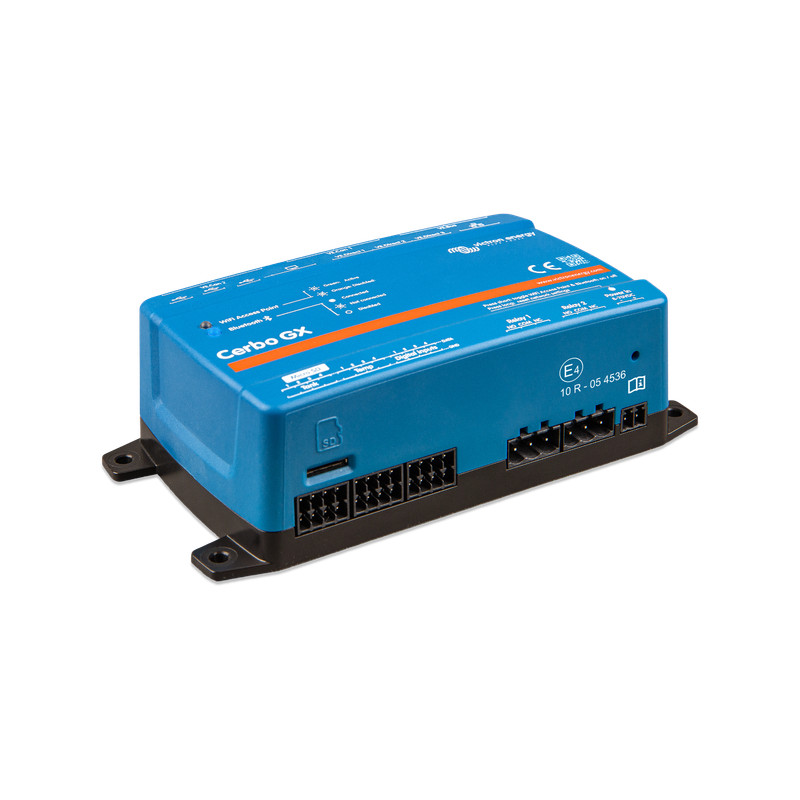

Комунікаційний контролер Cerbo GX MK2
Cerbo GX MK2 — це сучасний комунікаційний центр, який дозволяє ефективно віддалено контролювати та управляти електричною системою. Оснащений численними портами та інтерфейсами, він легко адаптується до різних конфігурацій установки. Ідеальний вибір для професійного та домашнього застосування енергоелектроніки.
Деталі продукту
- Бренд
- Victron Energy
- Артикул
- BPP900451100
- код EAN13
- 8719076062257
- MPN
- BPP900451100
Технічна документація
| Kategoria |
|---|
| Centra komunikacyjne |
Опис
Опис
Cerbo GX MK2
Інтелектуальний центр управління вашою енергетичною системою
Cerbo GX революціонізує управління енергетичними системами, пропонуючи неперевершені можливості комунікації та універсальність, які ви оціните в будь-якій установці!
Завдяки Cerbo GX ви можете повністю контролювати свою систему незалежно від того, де ви знаходитесь. Цей сучасний центр управління був розроблений для інтуїтивної роботи як з продуктами Victron, так і з сумісними пристроями інших виробників.
Отримуйте доступ до даних у реальному часі, аналізуйте історичні тенденції та керуйте своєю системою дистанційно через портал VRM або додаток VictronConnect. А якщо ви віддаєте перевагу безпосередній взаємодії, просто підключіть дисплей GX Touch і все буде під рукою.
Багатство можливостей підключення
Комплексне рішення для інтеграції всіх елементів вашої системи

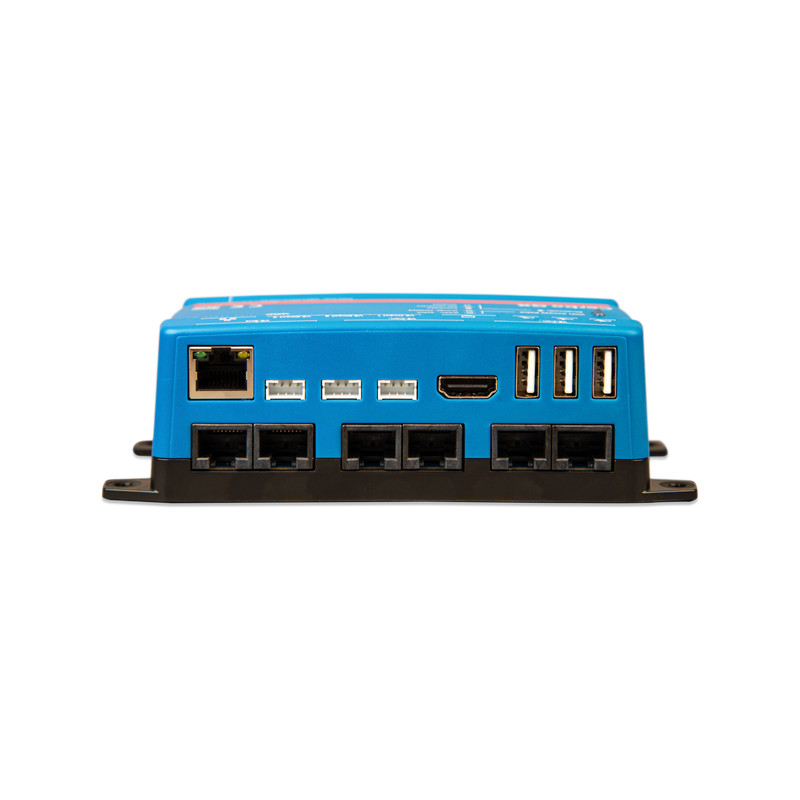

Вигляд ззаду - основні комунікаційні порти
Верхні інтерфейси:
- Порт Ethernet - дозволяє підключитись до домашньої мережі
- З'єднувачі VE.Direct - призначені для зв'язку з пристроями Victron
- З'єднувач HDMI - для підключення зовнішнього монітора
- Три порти USB — універсальні роз'єми (порт USB, найближчий до роз'єму HDMI, призначений для живлення GX Touch)
Нижні інтерфейси:
- Порт VE.Bus - інтеграція з інверторами та зарядними пристроями Multi/Quattro
- З'єднувач VE.Can - для контролерів заряджання MPPT та інших пристроїв CAN-bus
- Гніздо Micro SD - для локального збору та зберігання даних
- З'єднувач BMS-Can - специалізований порт для зв'язку з системами управління батареями

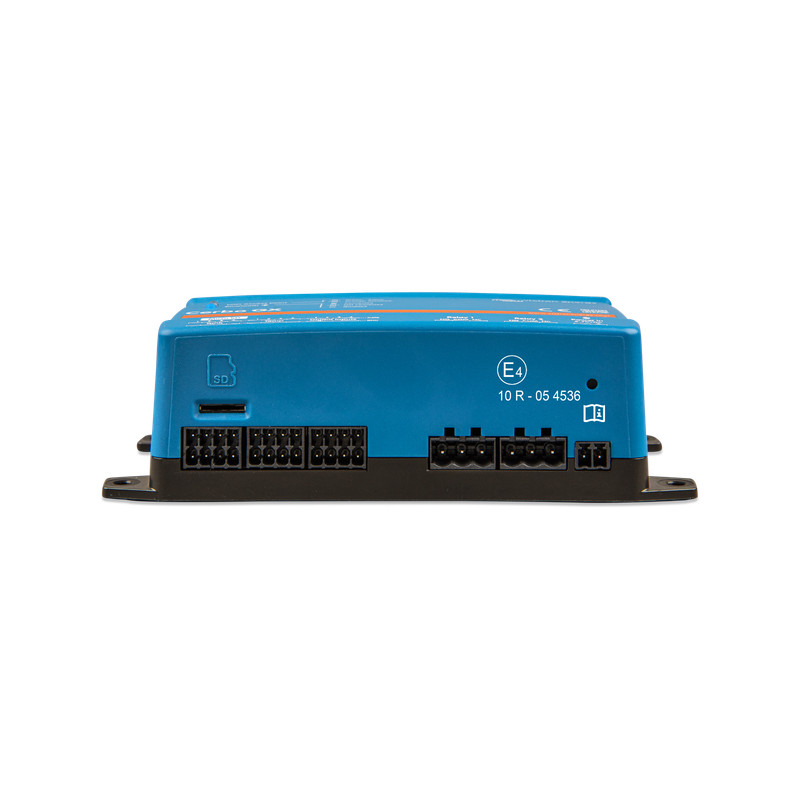

Вид спереду - порти датчиків і реле
Входи датчиків:
- Чотири резисторні входи для моніторингу рівня рідини в зберігачах
- Чотири з'єднувачі для датчиків температури до точного вимірювання
- Чотири цифрові входи для підключення додаткових сигналів
Стерування та живлення:
- Прокатник 1 - конфігуровальне керування зовнішніми пристроями
- Прокатник 2 - додаткове керування з можливістю індивідуальної конфігурації
- З'єднувач живлення - для підключення джерела енергії для пристрою
Бездротові комунікаційні можливості
Повна еластичність доступу без необхідності використання додаткових кабелів
Світлодіодний індикатор WiFi
Cerbo GX оснащений вбудованим модулем WiFi, що дозволяє бездротове підключення до домашньої мережі. Світлодіод інформує про стан з'єднання, завдяки чому ви завжди знаєте, чи правильно підключено пристрій до мережі. Ви можете налаштувати Cerbo GX як WiFi-клієнт, що підключається до існуючої мережі, або як точку доступу для прямого підключення.
Світлодіодний індикатор Bluetooth
Вбудований модуль Bluetooth в Cerbo GX дозволяє швидко і безпосереднє підключення до мобільного пристрою за допомогою додатку VictronConnect. Діод сигналізує про активне підключення Bluetooth, гарантуючи, що пристрій готовий до зв'язку. Це ідеальне рішення для швидкої конфігурації системи або перегляду параметрів без необхідності використання додаткових пристроїв або кабельних з'єднань.
Інноваційні функції системи
Просунутий процесор
Потужний двоядерний процесор ефективно координує роботу всіх компонентів в установках
Глобальне керування
Повний контроль над системою з будь-якого місця на світі завдяки платформі VRM
Інтуїтивний інтерфейс
Водонепроникні сенсорні дисплеї GX Touch доступні в розмірах 5 і 7 дюймів
Мобільне керування
Швидка конфігурація та поточний нагляд через Bluetooth за допомогою інтуїтивної мобільної програми
Безпроблемна установка
Еластичний монтаж на шині DIN, а опціональний дисплей підключаєш одним проводом
Співпраця з NMEA 2000
Безпроблемна комунікація з навігаційними пристроями та морськими системами
Venus OS - Цифровий мозок системи
Відкрийте для себе потенціал операційної системи Venus, яка перетворює складні дані в наочне зображення вашої установки. Достатньо декількох кліків, щоб налаштувати всі параметри, а просунуті алгоритми зроблять все інше.
Інтуїтивно зрозумілий системний кокпіт
Один екран, що відображає всі ключові показники вашої системи. Ви відразу побачите, скільки енергії ви споживаєте з мережі, скільки генерують сонячні панелі, який стан акумуляторів і рівень рідини в баках — все зібрано в зручному для сприйняття вигляді.
Комплексова аналіз енергетики
Легко відстежуйте енергоспоживання в режимі реального часу. Спостерігайте, як заряджаються акумулятори, скільки енергії споживають ваші пристрої та наскільки ефективно працюють джерела енергії — від сонячних панелей через генератор до підключення до мережі — все на одному екрані.
Заавансоване моніторинг ресурсів
Зберігайте повний контроль над рівнем рідин та параметрами навколишнього середовища. Відстежуйте стан резервуарів для води, палива або стічних вод та контролюйте температуру і вологість. Система автоматично повідомить вас, коли будь-який з параметрів наблизиться до критичних значень.
Управління одним кліком
Управління системою ніколи не було простішим. Одним дотиком можна змінити ліміт споживання електроенергії, запустити або зупинити генератор, або перемкнути джерело живлення. Продуманий інтерфейс sprawia, że nawet зłożone операции стаються інтуїтивними.
Проактивна система безпеки
Спокій душі завдяки інтелектуальним сповіщенням. Система постійно контролює всі параметри і негайно повідомляє про потенційні проблеми або аномалії. Ви самі вирішуєте, які сповіщення є для вас важливими і як система повинна на них реагувати.
GX Touch - ідеальний компаньйон Cerbo GX
Серія GX Touch — це спеціальні дисплеї, розроблені спеціально для Cerbo GX. Доступні у варіантах 5 або 7 дюймів, вони можуть бути встановлені на стіні або вбудовані під штукатурку.
- Чіткий сенсорний екран, що забезпечує чудову видимість
- Витримана, вологозахисна оболонка для застосування в складних умовах
- Блискавична установка з мінімалістичним окаблюванням
- Приєднана охорона, що захищає від тривалого впливу ультрафіолетового випромінювання
Повний доступ до системи через VRM
Cerbo GX відкриває двері до світу віддаленого керування. Використовуючи портал VRM, ви можете спостерігати, конфігурувати та керувати своєю системою через інтернет, навіть якщо ви не стоїте біля неї особисто.
- Комплексна дистанційна конфігурація - Налаштовуйте параметри системи з будь-якого місця без необхідності фізичного доступу
- Гнучкість доступу - Користуйтесь тими самими функціями в локальній мережі або через власний точку доступу Wi-Fi пристрою
- Інтелектуальні сповіщення - Система оповіщень, що забезпечує швидку реакцію на порушення в роботі установки
Універсальне рішення для різних галузей
Cerbo GX досконально працює в найрізноманітніших застосуваннях, надаючи передові можливості керування в кожному енергетичному сценарії
Застосування на морі
Підвищіть функціональність палуби завдяки безпроблемній інтеграції з багатофункціональними пристроями. Користуйтеся обміном даними через протоколи Signal K і NMEA 2000 для ідеальної навігації. Все доступно безпосередньо з мостика капітана.
Зберігання енергії
Зробіть революцію в управлінні енергією завдяки інтелектуальному графіку заряджання, адаптованому до різних тарифів. Максимізуйте використання сонячної енергії, уникайте споживання електроенергії в години пікового навантаження та користуйтеся точними прогнозами сонячної активності для вашого місцезнаходження.
Автономні системи
Оптимізуйте роботу автономної системи, максимально використовуючи сонячну енергію та мінімізуючи роботу генератора. Налаштуйте автоматичне управління агрегатом на основі просунутих алгоритмів або запрограмуйте циклічні періоди простою. Визначте оптимальний час нагрівання та охолодження системи.
Гібридні установки
Моніторьте сотні розрізнених систем з одного місця завдяки розширеним віджетам VRM і миттєвим сповіщенням. Створюйте складні сценарії автоматизації, використовуючи можливості Node-Red і розширеної версії Venus OS Large для найбільш вимогливих промислових застосувань.
Виберіть ідеальну модель для своїх потреб
Порівняння варіантів Cerbo GX
Cerbo GX MK2
Передове рішення для комплексних систем
- Три повнофункціональні порти USB
- Додатковий порт VE.Can з гальванічною ізоляцією
- Розширені з'єднувачі BMS-CAN
- Спеціальні входи для моніторингу резервуарів
- Інтегровані входи датчиків температури
- Повний спектр функцій моніторингу
Cerbo-S GX
Оптимальне рішення для простіших установок
- Два USB-порти для основних застосувань
- Без ізольованого порту VE.Can
- Обмежена підтримка систем BMS
- Відсутність входів для моніторингу резервуарів
- Відсутність входів для вимірювання температури
- Повна функціональність моніторингу
Технічні характеристики
Комунікаційний контролер Cerbo GX MK2 (BPP900450110) |
|
|
Напруга живлення |
8 – 70 VDC |
|
Споживання енергії без GX Touch |
2.8 W @ 12 V |
|
Споживання енергії з GX Touch |
Підсвічування вимкнено: 3.8 W @ 12 V |
|
Монтаж |
Настінний або DIN-рейка (35 мм) |
|
КОМУНІКАЦІЙНІ ПОРТИ |
|
|
Порти VE.Direct (завжди ізольовані) |
3 (максимально можлива кількість пристроїв VE.Direct: 15) |
|
VE.Bus (завжди ізольований) |
2 рівнобіжні гнізда RJ45 |
|
VE.Can |
Так - VE.Can 1 ізольований, VE.Can 2 неізольований |
|
Порт BMS-Can |
Так - див VE.Can |
|
Bluetooth |
Так |
|
Ethernet |
10/100 гніздо RJ45 - ізольоване, за винятком екрану |
|
WiFi |
Вбудовані |
|
USB |
3 порти USB Host |
|
ВХОДИ/ВИХОДИ |
|
|
Резистивні входи рівня резервуара |
4 |
|
Входи датчика температури |
4 |
|
Входи цифрові |
4 |
|
Прокладки |
2 x NO/NC | DC до 30 VDC: 6 A | DC до 70 VDC: 1 A | AC: 6 A, 125 VAC |
|
КОРПУС |
|
|
Зовнішні розміри (висота x ширина x глибина) |
78 x 154 x 48 mm |
|
Діапазон робочих температур |
-20 до +50 °C |
|
Клас IP |
IP20 |
|
СТАНДАРТИ |
|
|
Безpieczeństwo |
IEC 62368-1 |
|
EMC |
EN 301489-1, EN 301489-17 |
|
Мотоциклисті |
ECE R10-6 |
