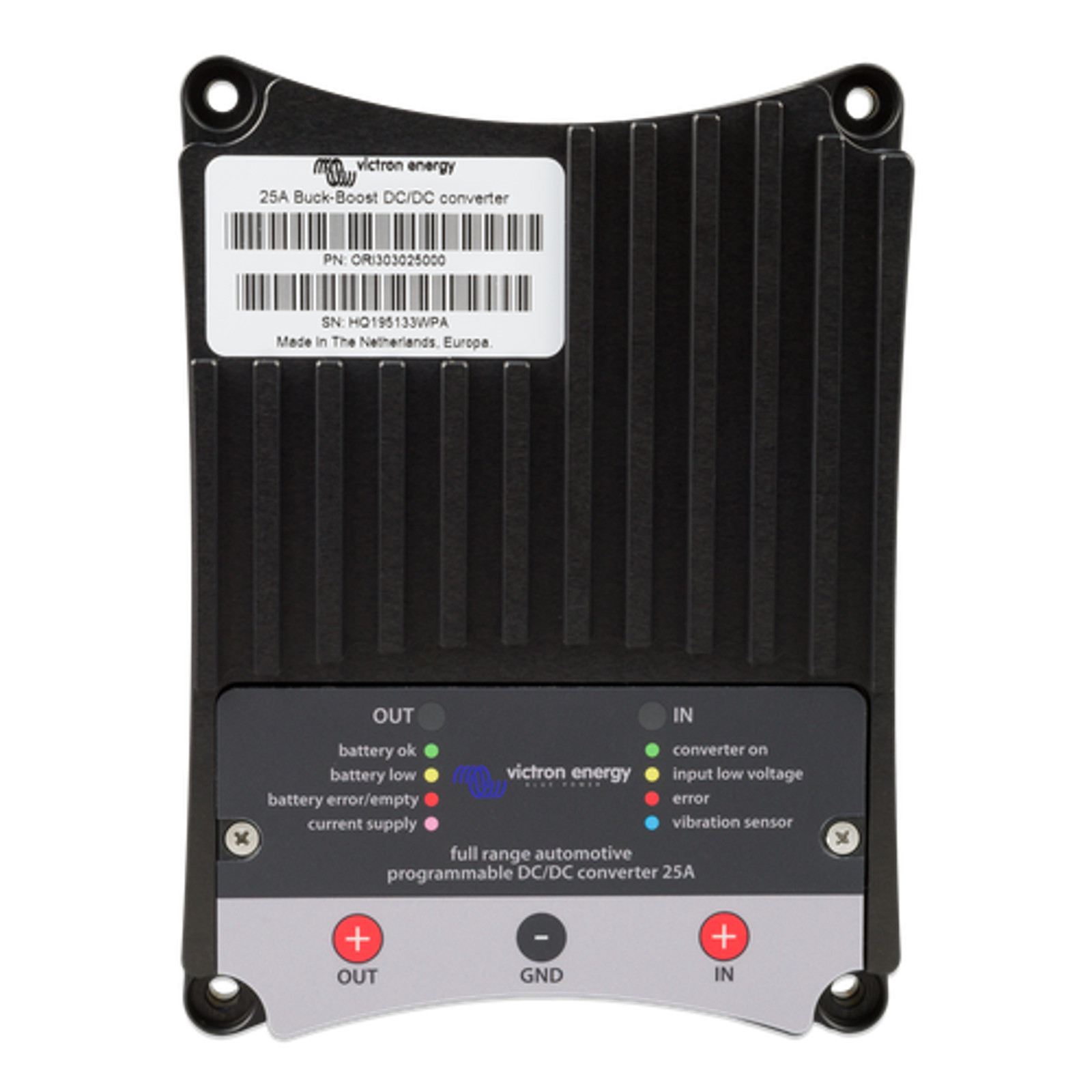

25A Buck-Boost DC/DC converter
Ładowarka Buck-Boost DC-DC to urządzenie służące do ładowania akumulatora postojowego (hotelowego) prądem 12V 25A maks. lub 24V 15A maks. w pojazdach wyposażonych w inteligentny alternator (z hamowaniem rekuperacyjnym, z normą Euro 5 i Euro 6).
- На замовлення
Деталі продукту
- Бренд
- Victron Energy
- Артикул
- ORI303025000
- код EAN13
- 8719076035909
- MPN
- ORI303025000
Технічна документація
| Kategoria |
|---|
| Ładowarki DC-DC |
Опис
Opis
Przetwornica DC-DC do ładowania akumulatora serwisowego 12 V lub 24 V w pojazdach z inteligentnym alternatorem (hamowanie odzyskowe, silniki Euro 5 i Euro 6)
Przetwornica DC-DC Buck-Boost to przetwornica DC-DC do ładowania akumulatora głównego 12 V lub 24 V w pojazdach z inteligentnym alternatorem. Przetwornica będzie ładować akumulator pomocniczy z ustawionym napięciem ładowania, eliminując wysokie napięcia.
eliminując wysokie napięcia (np. Mercedes: 15,4V) i niskie napięcia.
System wykrywania "pracy silnika".
Głębokie rozładowanie akumulatora rozruchowego pojazdu jest unikane dzięki wbudowanemu systemowi wykrywania pracy silnika.
Zamiast tego systemu detekcji, przetwornica może być również aktywowana za pomocą programowalnego wejścia (D+, magistrala CAN lub złącze (+)15).
W pełni programowalny
Konwerter może być w pełni zaprogramowany za pomocą prostej i przyjaznej dla użytkownika aplikacji na PC.
(Wymagany kabel USB typ A męski do USB typ B męski)
Jeden produkt dla systemów 12V, 24V i 12/24V
Przetwornica może być zaprogramowana do ładowania akumulatora pomocniczego 12V lub 24V z alternatora 12V lub 24V i akumulatora rozruchowego.
Prąd ładowania i ogranicznik prądu wejściowego
Prąd wyjściowy jest określany przez następujące czynniki:
- Ustawienie maksymalnego prądu ładowania.
- Ustawienie maksymalnego prądu wejściowego.
- Maksymalny limit temperatury pracy przetwornicy.
Sygnalizacja stanu wejścia (LED)
Zielona: przetwornica włączona.
Żółty: napięcie wejściowe poniżej progu, przetwornica wyłączona.
Czerwona: przekroczenie temperatury, przetwornica wyłączona.
Niebieski, szybkie miganie: silnik pracuje, przetwornica uruchomi się po ustawionym opóźnieniu.
Niebieski, powolne miganie: przetwornica jest wyłączona i aktywacja jest zablokowana z powodu niskiego napięcia wejściowego.
Sygnalizacja stanu wyjścia (LED)
Zielona: przetwornica wyłączona, napięcie akumulatora w normie.
Żółty: konwerter wyłączony, napięcie akumulatora niskie.
Czerwony: konwerter wyłączony, akumulator rozładowany lub nie podłączony.
Fioletowy: konwerter włączony.
Specyfikacja
Konwerter DC Buck-Boost 25A |
|
|
Zakres napięcia wejściowego |
10 - 30 V |
|
Wyłączenie przy zbyt niskim napięciu |
10V |
|
Zakres napięcia wyjściowego |
10 - 30 V |
|
Maksymalny prąd ładowania |
12V : 25A |
|
Zużycie prądu |
|
|
Konwerter wyłączony, LEDy wył. (oszczędzanie energii) |
7 mA |
|
Wejście On/Off (1 pin, przewód fioletowy) |
|
|
Minimalne napięcie do przełączenia w tryb "On" |
> 2 V |
|
Maksymalne napięcie wejściowe |
30 V |
|
Wyjście (piny 1 i 2) |
|
|
Napięcie wyjściowe przy aktywacji |
Vpinout = Vin |
|
Prąd maksymalny na pin |
Ipinout = 1A |
|
Ogólne |
|
|
Temperatura |
-25 +60°C |
|
Temperatura otoczenia |
Maks. prąd: do 60°C |
|
Waga |
0,6 kg |
|
Wymiary |
165 x 120 x 30mm |
