Name: Розумний шунт SmartShunt 500A/50mV
Brand: Victron Energy
SKU: SHU050150050
Price: 131.61 EUR
Availability: InStock

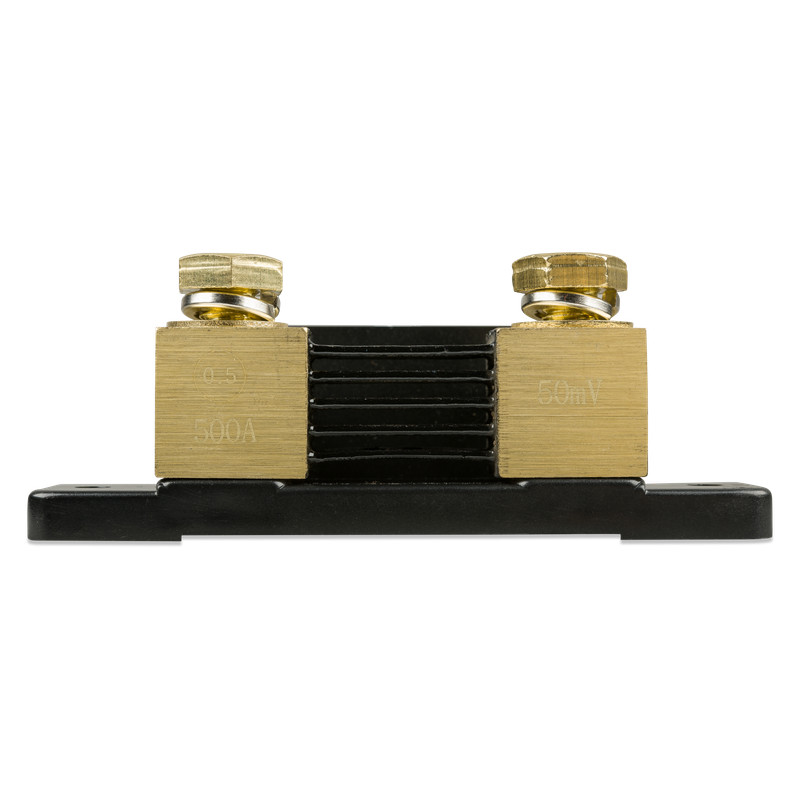

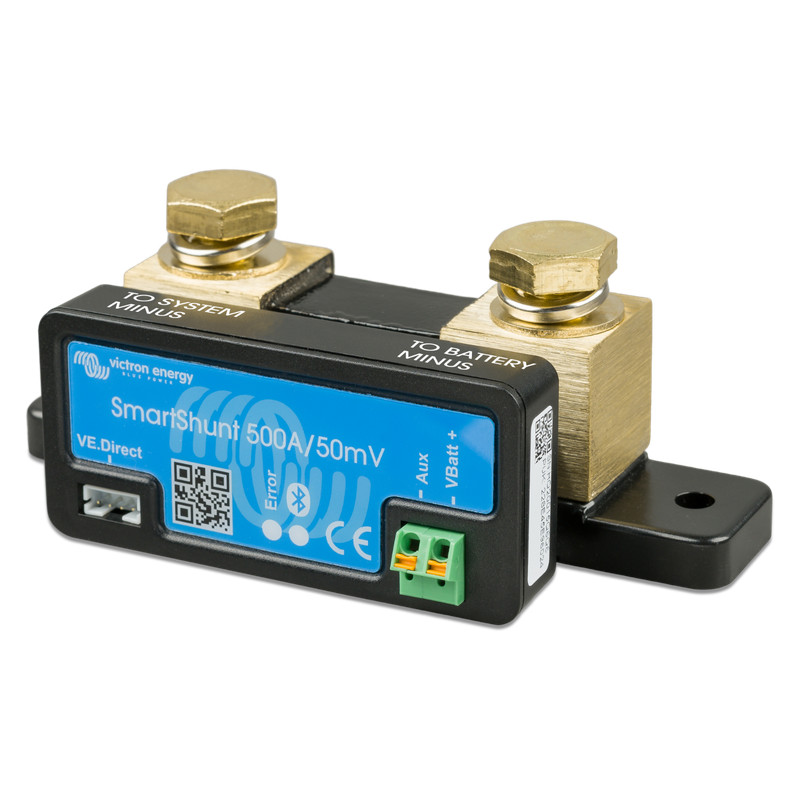

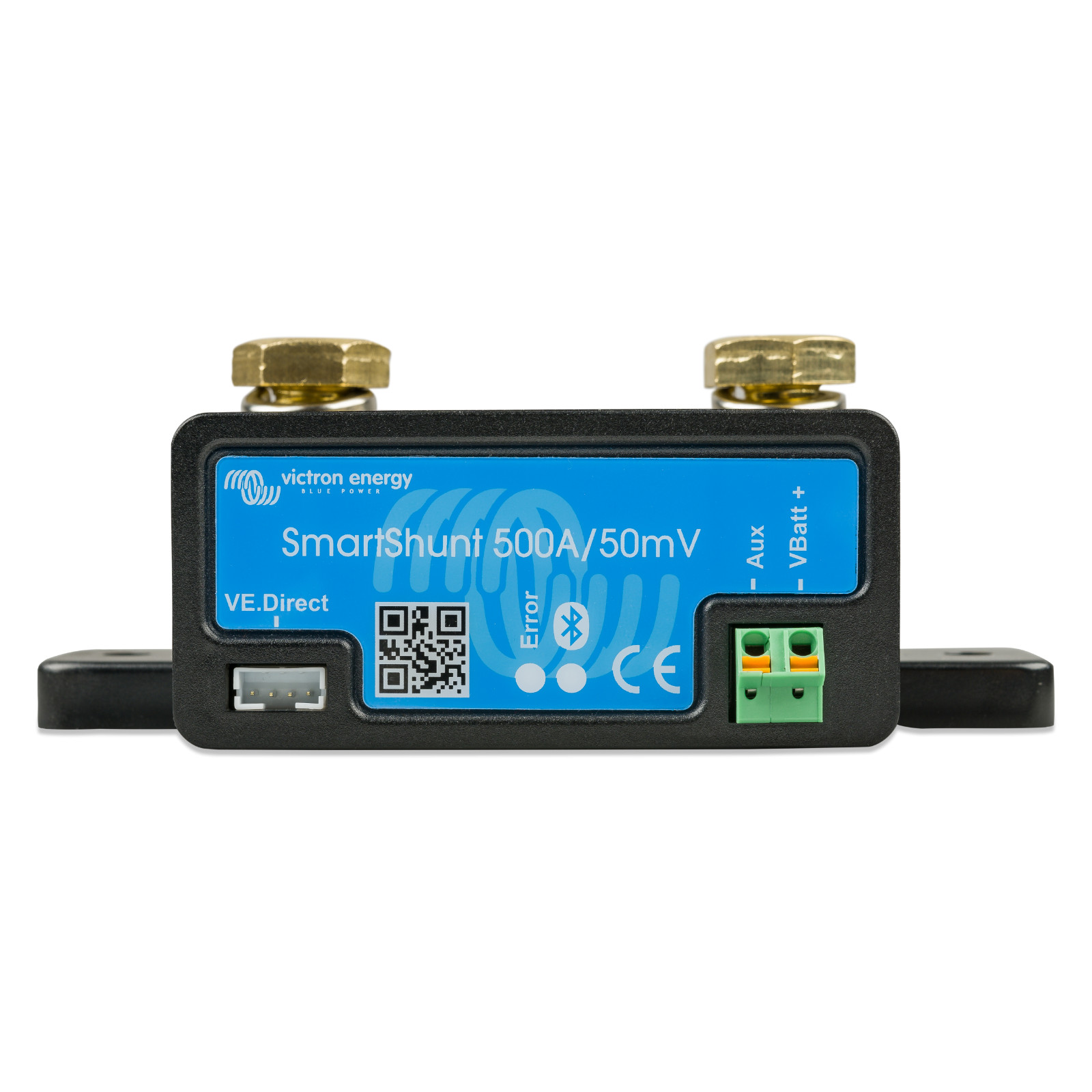

Victron SmartShunt 500A/50mV - Монітор батареї Bluetooth

131,61 €

з податком

107,00 €

netto

В наявності

Доставка протягом 2 робочих днів В наявності

Деталі продукту

Бренд: Victron Energy
Артикул: SHU050150050
код EAN13: 8719076044253
MPN: SHU050150050

Технічна документація

Bluetooth	Kategoria
Tak	Boczniki Monitory akumulatorów

Опис

SmartShunt 500A

Розширений монітор акумулятора

Шунт SmartShunt - це однокомпонентний монітор акумулятора без дисплея. Роль дисплея виконує ваш смартфон!

SmartShunt підключається через Bluetooth до додатка VictronConnect на вашому телефоні (або планшеті), завдяки чому ви можете зручно зчитувати всі моніторингові параметри акумулятора, тобто стан заряду, залишковий час роботи, історичні дані та багато іншого.

SmartShunt також можна підключити до пристрою GX, на якому також можна здійснювати зчитування. Підключення SmartShunt створюється кабелем VE.Direct.

Ключові функції

Підключення Bluetooth

Отримайте доступ до даних у реальному часі щодо продуктивності та навантаження завдяки бездротовому підключенню до додатка VictronConnect на телефоні або планшеті

Порт VE.Direct

Забезпечує підключення до пристрою GX за допомогою кабелю VE.Direct та дистанційний моніторинг і управління системою через портал VRM

Додатковий роз'єм

Дозволяє моніторити другий акумулятор, проміжну точку установки або підключити температурний датчик для точнішого контролю системи

Захист акумулятора

Функції SafetyShield+ та точна технологія шунтування допомагають захистити акумулятор і подовжити його термін служби

Універсальне застосування

Точний моніторинг літієвих, AGM та гелевих акумуляторів з можливістю налаштування в додатку VictronConnect

Водонепроникність IP65*

Клас захисту IP65 забезпечує стійкість до води та пилу, уможливлюючи надійну роботу в складних умовах *Стосується лише моделей IP65

Чому SmartShunt?

SmartShunt є гарною альтернативою монітору акумулятора BMV, особливо в системах, де моніторинг акумулятора необхідний, але надмірна кількість кабелів створювала б зайвий безлад.

Схеми підключення

Приклади різних конфігурацій SmartShunt

Базова розводка SmartShunt

Стандартне підключення монітора до акумулятора. Ця схема показує базову конфігурацію SmartShunt у системі з одним акумулятором.

Просте підключення до акумулятора
Мінімальна кількість проводів
Ідеально для базових застосувань

Підключення до пристрою GX

Інтеграція SmartShunt із системою управління Victron GX. Забезпечує централізований моніторинг усіх параметрів системи.

Підключення кабелем VE.Direct
Централізований моніторинг
Розширені функції системи

Вимірювання напруги стартового акумулятора

Конфігурація, що дозволяє моніторити другий акумулятор у системі, такий як стартовий акумулятор у транспортному засобі.

Моніторинг двох акумуляторів
Контроль стану запуску
Оптимізація зарядки

Вимірювання напруги стартового акумулятора

Вимірювання температури акумулятора

Конфігурація з температурним датчиком, що забезпечує точний моніторинг теплових умов акумулятора для оптимальної роботи.

Точне вимірювання температури
Температурна компенсація
Захист від перегріву

имірювання середини акумуляторної батареї

Моніторинг проміжної точки банку акумуляторів дозволяє раннє виявлення дисбалансу або пошкодження елементів.

Раннє виявлення проблем з акумуляторами
Контроль рівномірної зарядки
Подовження терміну служби акумуляторів

Вимірювання проміжної точки банку акумуляторів

Застосування SmartShunt

Універсальне рішення для різних галузей

Житлові транспортні засоби

Забезпечує надійний моніторинг енергії в кемперах, фургонах і причепах

Морський транспорт

Ідеально для морських установок, пропонуючи точний контроль енергетичної системи на яхтах і човнах

Автономні системи

Забезпечує детальний моніторинг акумуляторів та вимірювання енергії постійного струму в автономних системах живлення

Додаток VictronConnect

Ваш телефон виконує роль дисплея для SmartShunt. Додаток VictronConnect дозволяє зручно зчитувати всі параметри акумулятора.

Стан заряду акумулятора
Залишковий час роботи
Історичні дані
Тренди та графіки

Відмінності у порівнянні з монітором BMV-712

Обмеження SmartShunt

Відсутність тривоги

Відсутність програмованої візуальної та звукової тривоги

Відсутність реле

Відсутність програмованого реле

Часті питання

Найчастіші запитання

SmartShunt не має фізичного дисплея - це бокс, який передає дані (SoC, напруга, струм) через Bluetooth до програми VictronConnect на телефоні. BMV-712 має традиційний, круглий екран, встановлений на панелі. SmartShunt є дешевшою альтернативою для прихованих установок.

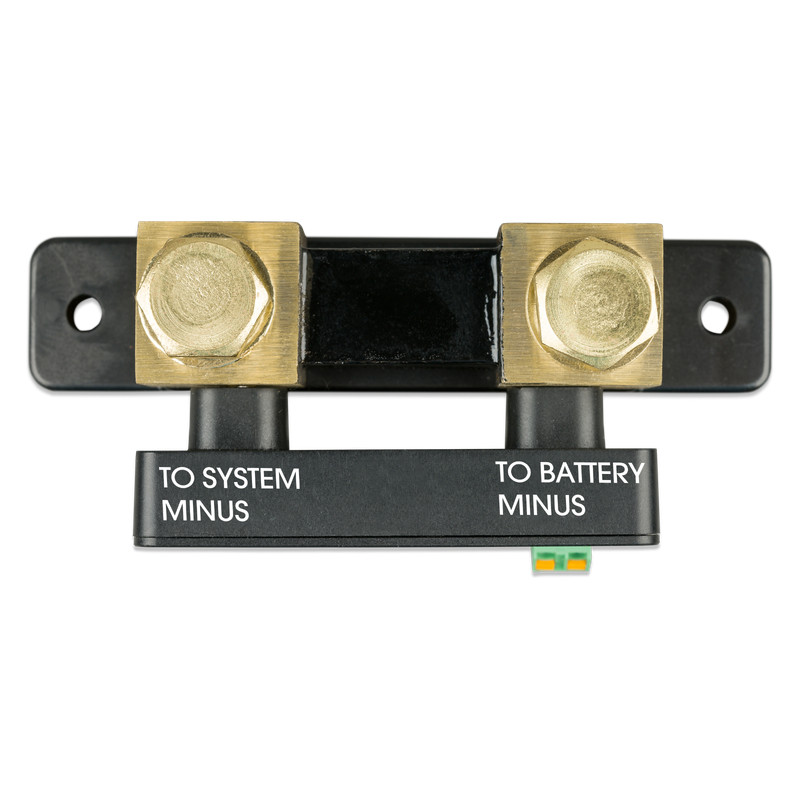

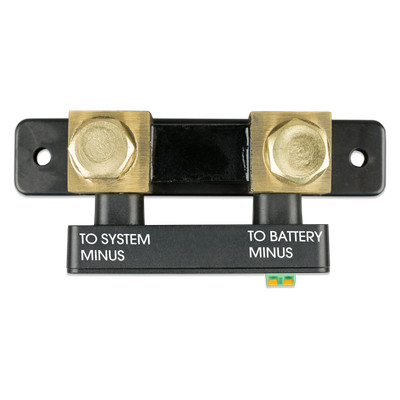

Затискач "Battery Minus" підключайте виключно до мінусового полюса акумулятора. Всі інші заземлюючі дроти (приймачі, інвертори, зарядні пристрої) повинні бути підключені до затискача "System Minus". Підключення приймачів безпосередньо до акумулятора призведе до того, що байпас не зможе їх виявити.

Так. Пристрій сумісний з акумуляторами LiFePO4, AGM, гелевими та кислотними. У додатку VictronConnect достатньо вибрати відповідний профіль або вручну встановити параметри (наприклад, коефіцієнт Пеукерта), що забезпечує точне зчитування рівня заряду.

Стандартна версія має клас IP21 (тільки для сухих приміщень). Для монтажу в складних умовах (наприклад, моторний відсік, вологий багажний відсік) слід вибрати модель SmartShunt IP65, який є повністю водонепроникним і пилонепроникним.

SmartShunt має порт VE.Direct. Він дозволяє підключити дротове з'єднання до панелі Cerbo GX або інших пристроїв GX. Завдяки цьому ви отримуєте доступ до віддаленого моніторингу через портал VRM і стабільне з'єднання там, де слабкий сигнал Bluetooth.

Specifications

SmartShunt 500A (SHU050150050)
Діапазон напруги живлення	6,5 - 70 В пост. струму
Споживання струму	< 1 мА
Діапазон вхідної напруги, допоміжна батарея	6,5 - 70 В пост. струму
Ємність батареї (Аг)	1 - 9999 Аг
Діапазон робочої температури	-40 +50°C
Вимірювання напруги другої батареї або температури з середньої точки	Так
Діапазон вимірювання температури	-20 +50 °C
Порт прямого зв'язку VE.Direct	Так
РОЗДІЛЬНА ЗДАТНІСТЬ І ТОЧНІСТЬ
Струм	± 0,01 А
Напруга	± 0,01 В
Ампер-години	± 0,1 Аг
Стан заряду (0 - 100%)	± 0,1 %
Час до розряду	± 1 хв
Температура (підключений опційний датчик температури)	± 1°C (0 – 50 °C)
Точність вимірювання струму	± 0,4 %
Зміщення	Менше ніж 10 мА
Точність вимірювання напруги	± 0,3 %
ВСТАНОВЛЕННЯ І РОЗМІРИ
Розміри (в x ш x г)	46 x 120 x 54 мм
Приєднувальні гвинти шунта	M10
Ступінь захисту	IP21
СТАНДАРТИ
Безпека	EN 60335-1
Емісія / Стійкість	EN-IEC 61000-6-1, EN-IEC 61000-6-2, EN-IEC 61000-6-3
Автомобільні	EN 50498
АКСЕСУАРИ
Кабелі (у комплекті)	Два кабелі з запобіжником 1 А, для з'єднання '+' і пускової батареї або середньої точки
Датчик температури	Опційний ( ASS000100000 )
Примітка щодо дальності Bluetooth	Шунт і електричні кабелі негативно впливають на дальність сигналу Bluetooth. Проте отримана дальність 10-15 метрів є задовільною в більшості випадків. Близькість інших провідних елементів, таких як металева рама транспортного засобу або морська вода навколо корпусу човна, може зменшити дальність сигналу Bluetooth до неприйнятного рівня. Рішенням у такому випадку є додавання VE.Direct Bluetooth Dongle ( ASS030536011 ) до системи і вимкнення Bluetooth у SmartShunt.
