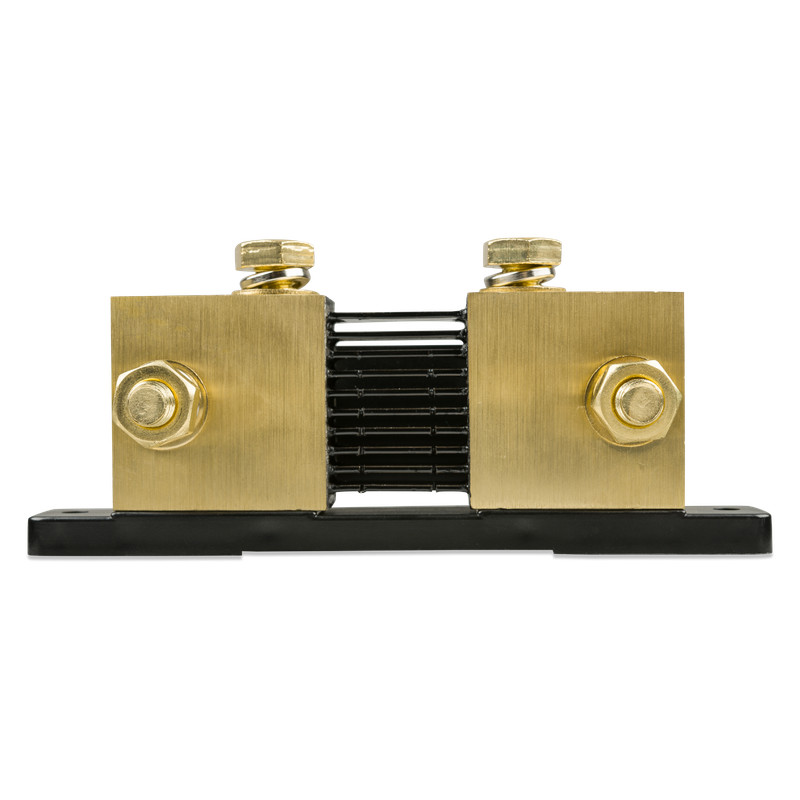

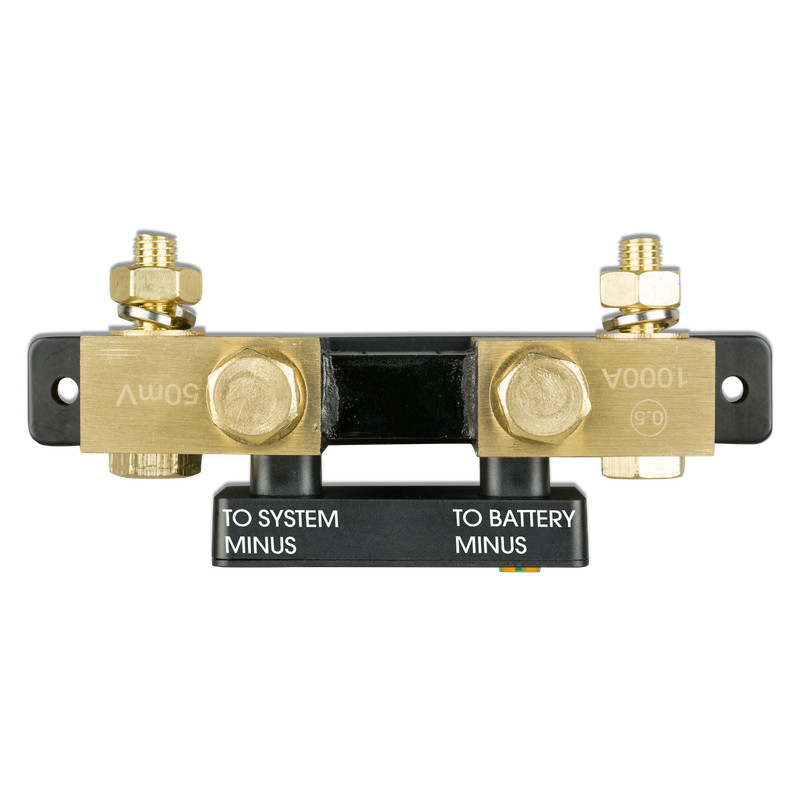

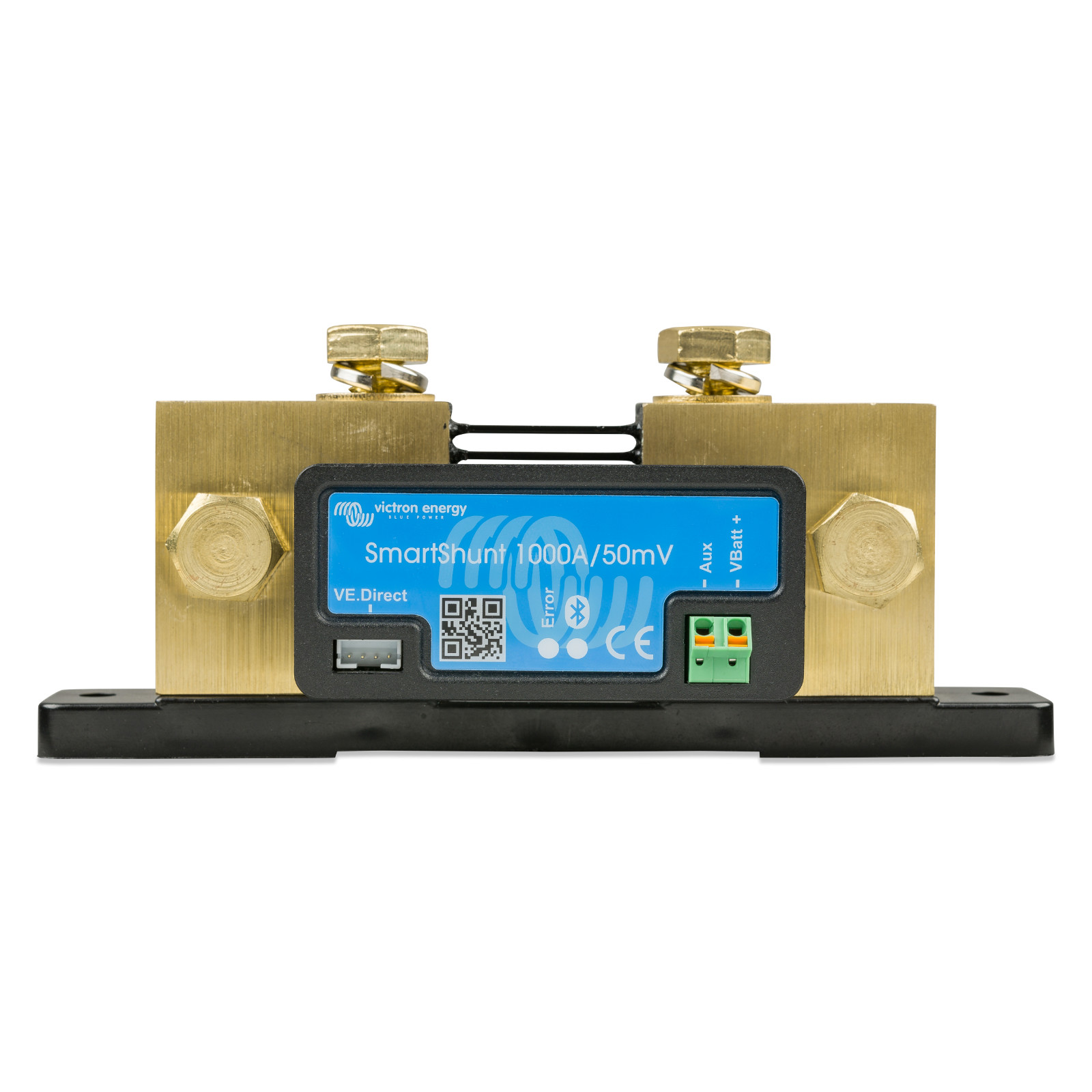

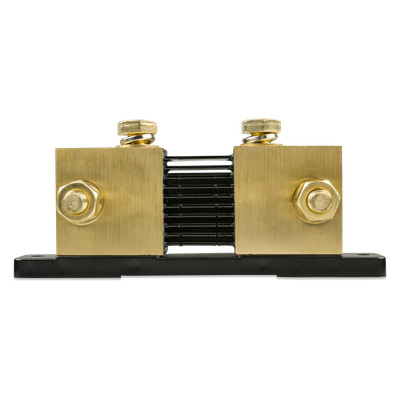

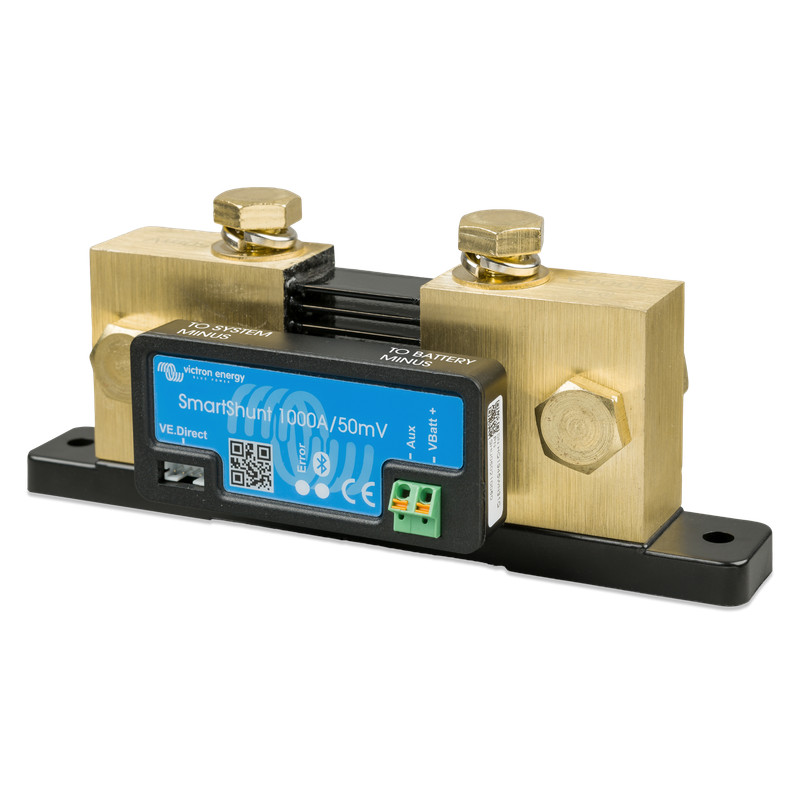

Розумний шунт SmartShunt 1000A/50mV
SmartShunt — це сучасний монітор акумулятора з байпасом 1000 А від компанії Victron Energy. Результати відображаються в додатку VictronConnect на пристроях з ОС Android, iOS, Windows та macOS Xs.
- На замовлення
Деталі продукту
- Бренд
- Victron Energy
- Артикул
- SHU050210050
- код EAN13
- 8719076044260
- MPN
- SHU050210050
Технічна документація
| Bluetooth | Kategoria |
|---|---|
| Так | Boczniki Monitory akumulatorów |
Опис
Опис
SmartShunt 1000A
Розширений монітор акумулятора
Шунт SmartShunt - це однокомпонентний монітор акумулятора без дисплея. Роль дисплея виконує ваш смартфон!
SmartShunt підключається через Bluetooth до додатка VictronConnect на вашому телефоні (або планшеті), завдяки чому ви можете зручно зчитувати всі моніторингові параметри акумулятора, тобто стан заряду, залишковий час роботи, історичні дані та багато іншого.
SmartShunt також можна підключити до пристрою GX, на якому також можна здійснювати зчитування. Підключення SmartShunt створюється кабелем VE.Direct.
Ключові функції
Підключення Bluetooth
Отримайте доступ до даних у реальному часі щодо продуктивності та навантаження завдяки бездротовому підключенню до додатка VictronConnect на телефоні або планшеті
Порт VE.Direct
Забезпечує підключення до пристрою GX за допомогою кабелю VE.Direct та дистанційний моніторинг і управління системою через портал VRM
Додатковий роз'єм
Дозволяє моніторити другий акумулятор, проміжну точку установки або підключити температурний датчик для точнішого контролю системи
Захист акумулятора
Функції SafetyShield+ та точна технологія шунтування допомагають захистити акумулятор і подовжити його термін служби
Універсальне застосування
Точний моніторинг літієвих, AGM та гелевих акумуляторів з можливістю налаштування в додатку VictronConnect
Водонепроникність IP65*
Клас захисту IP65 забезпечує стійкість до води та пилу, уможливлюючи надійну роботу в складних умовах *Стосується лише моделей IP65
Чому SmartShunt?
SmartShunt є гарною альтернативою монітору акумулятора BMV, особливо в системах, де моніторинг акумулятора необхідний, але надмірна кількість кабелів створювала б зайвий безлад.
Схеми підключення
Приклади різних конфігурацій SmartShunt
Базова розводка SmartShunt
Стандартне підключення монітора до акумулятора. Ця схема показує базову конфігурацію SmartShunt у системі з одним акумулятором.
- Просте підключення до акумулятора
- Мінімальна кількість проводів
- Ідеально для базових застосувань
Підключення до пристрою GX
Інтеграція SmartShunt із системою управління Victron GX. Забезпечує централізований моніторинг усіх параметрів системи.
- Підключення кабелем VE.Direct
- Централізований моніторинг
- Розширені функції системи
Вимірювання напруги стартового акумулятора
Конфігурація, що дозволяє моніторити другий акумулятор у системі, такий як стартовий акумулятор у транспортному засобі.
- Моніторинг двох акумуляторів
- Контроль стану запуску
- Оптимізація зарядки
Вимірювання температури акумулятора
Конфігурація з температурним датчиком, що забезпечує точний моніторинг теплових умов акумулятора для оптимальної роботи.
- Точне вимірювання температури
- Температурна компенсація
- Захист від перегріву
имірювання середини акумуляторної батареї
Моніторинг проміжної точки банку акумуляторів дозволяє раннє виявлення дисбалансу або пошкодження елементів.
- Раннє виявлення проблем з акумуляторами
- Контроль рівномірної зарядки
- Подовження терміну служби акумуляторів
Застосування SmartShunt
Універсальне рішення для різних галузей
Житлові транспортні засоби
Забезпечує надійний моніторинг енергії в кемперах, фургонах і причепах
Морський транспорт
Ідеально для морських установок, пропонуючи точний контроль енергетичної системи на яхтах і човнах
Автономні системи
Забезпечує детальний моніторинг акумуляторів та вимірювання енергії постійного струму в автономних системах живлення
Додаток VictronConnect
Ваш телефон виконує роль дисплея для SmartShunt. Додаток VictronConnect дозволяє зручно зчитувати всі параметри акумулятора.
- Стан заряду акумулятора
- Залишковий час роботи
- Історичні дані
- Тренди та графіки
Відмінності у порівнянні з монітором BMV-712
Обмеження SmartShunt
Відсутність тривоги
Відсутність програмованої візуальної та звукової тривоги
Відсутність реле
Відсутність програмованого реле
Часті питання
Найчастіші запитання
Specifications
SmartShunt 1000A (SHU050210050) |
|
|
Діапазон напруги живлення |
6,5 - 70 В пост. струму |
|
Споживання струму |
< 1 мА |
|
Діапазон вхідної напруги, допоміжна батарея |
6,5 - 70 В пост. струму |
|
Ємність батареї (Аг) |
1 - 9999 Аг |
|
Діапазон робочої температури |
-40 +50°C |
|
Вимірювання напруги другої батареї або температури з середньої точки |
Так |
|
Діапазон вимірювання температури |
-20 +50 °C |
|
Порт прямого зв'язку VE.Direct |
Так |
|
РОЗДІЛЬНА ЗДАТНІСТЬ І ТОЧНІСТЬ |
|
|
Струм |
± 0,01 А |
|
Напруга |
± 0,01 В |
|
Ампер-години |
± 0,1 Аг |
|
Стан заряду (0 - 100%) |
± 0,1 % |
|
Час до розряду |
± 1 хв |
|
Температура (підключений опційний датчик температури) |
± 1°C (0 – 50 °C) |
|
Точність вимірювання струму |
± 0,4 % |
|
Зміщення |
Менше ніж 20 мА |
|
Точність вимірювання напруги |
± 0,3 % |
|
ВСТАНОВЛЕННЯ І РОЗМІРИ |
|
|
Розміри (в x ш x г) |
68 x 168 x 75 мм |
|
Приєднувальні гвинти шунта |
M10 |
|
Ступінь захисту |
IP21 |
|
СТАНДАРТИ |
|
|
Безпека |
EN 60335-1 |
|
Емісія / Стійкість |
EN-IEC 61000-6-1, EN-IEC 61000-6-2, EN-IEC 61000-6-3 |
|
Автомобільні |
EN 50498 |
|
АКСЕСУАРИ |
|
|
Кабелі (у комплекті) |
Два кабелі з запобіжником 1 А, для з'єднання '+' і пускової батареї або середньої точки |
|
Датчик температури |
Опційний ( ASS000100000 ) |
|
Примітка щодо дальності Bluetooth |
Шунт і електричні кабелі негативно впливають на дальність сигналу Bluetooth. Проте отримана дальність 10-15 метрів є задовільною в більшості випадків. Близькість інших провідних елементів, таких як металева рама транспортного засобу або морська вода навколо корпусу човна, може зменшити дальність сигналу Bluetooth до неприйнятного рівня. Рішенням у такому випадку є додавання VE.Direct Bluetooth Dongle ( ASS030536011 ) до системи і вимкнення Bluetooth у SmartShunt. |
