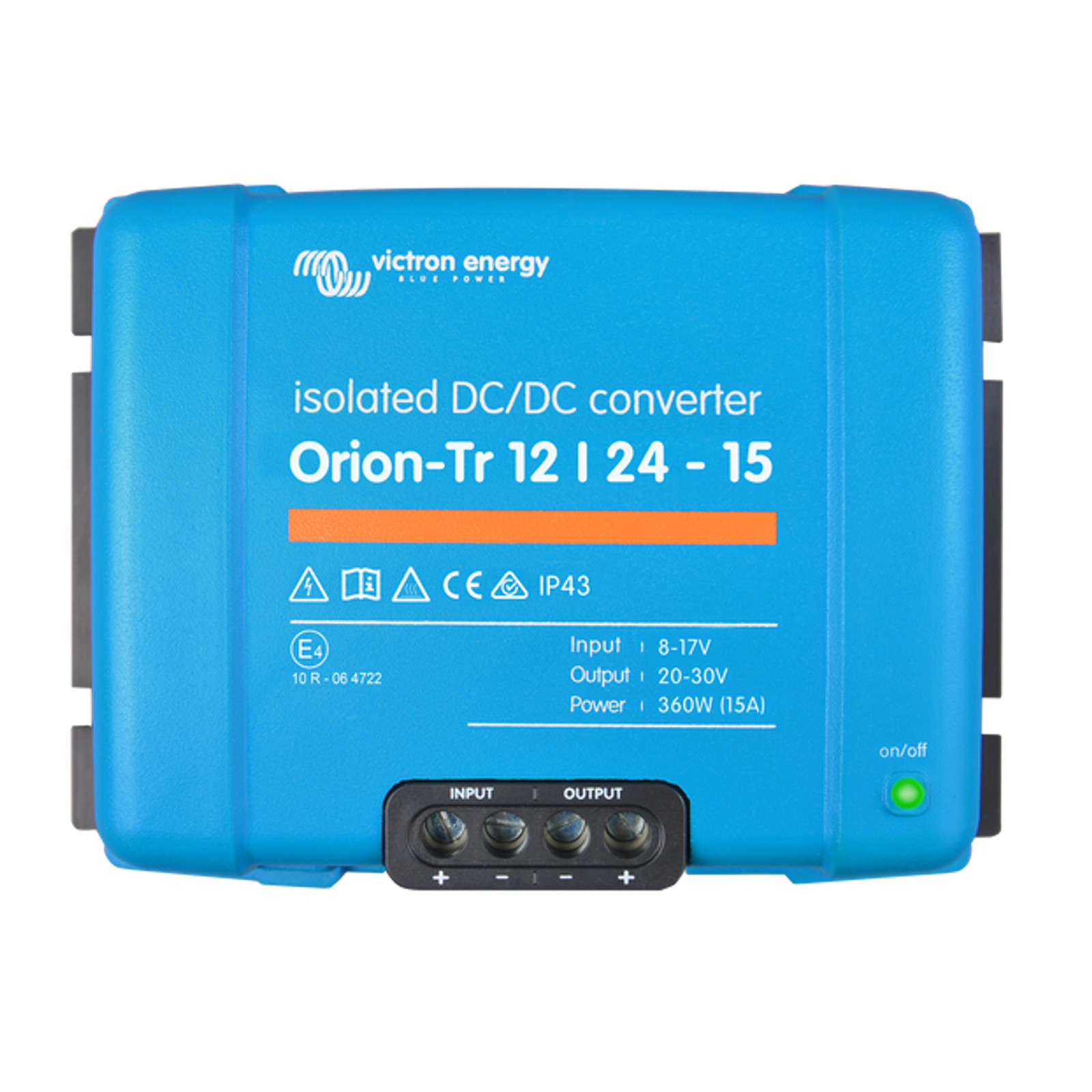

Orion-Tr 12/24-15A (360W) Isolated DC-DC converter
Konwerter Orion-Tr jest profesjonalnym, adaptacyjnym, 3-stopniowym konwerterem DC - DC z ochroną IP43 oraz zdalnym przełącznikiem zasilania.
Деталі продукту
- Бренд
- Victron Energy
- Артикул
- ORI122441110
- код EAN13
- 8719076038832
- MPN
- ORI122441110
Технічна документація
| Модель | Bluetooth | Рейтинг IP | Вологість | Директива про транспортні засоби | Zakres temperatury pracy | Normy EMC (emisja i odporność) | Sprawność | Normy bezpieczeństwa | Napięcie znamionowe | Ciągła moc wyjściowa przy 25°C | Ciągła moc wyjściowa przy 40°C | Вхідна напруга | Потужність | Izolacja galwaniczna | Prąd jałowy | Szumy wyjściowe | Допуск вихідної напруги | Zakres napięcia wejściowego | Podłączenie DC | Wyłączenie przy zbyt niskim napięciu | Restart przy zbyt niskim napięciu | Zakres regulacji napięcia wyjściowego | Ciągły prąd wyjściowy przy 40°C | Maksymalny prąd wyjściowy (10 s) | Prąd zwarciowy wyjścia | Макс. переріз кабелю | Вихідна напруга | Funkcja ładowarki | Pobór prądu po wyłączeniu zdalnym |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Orion | Ні | IP43 | Maks. 95% bez kondensacji | ECE R10-5 | -20 do +55°C (obniżenie o 3% na °C powyżej 40°C) | EN 55014-1 EN 55014-2 EN 61000-6-1 EN 61000-6-2 EN 61000-6-3 | 88% | EN 60950 | 24.2V | 430W | 360W | 12V | 360W | Tak | Mniej niż 100mA | 2mV rms | +/- 0.2V | 8-17V | Zaciski śrubowe | 7V | 7.5V | 18-30V | 15A | 25A | 40A | 16 mm² (AWG6) | 24V | Nie | Mniej niż 200µA |
Опис
Specyfikacja
Orion-Tr 12/24-15 (360 W) |
|
|
Zakres napięcia wejściowego (1) |
10-17 V |
Wyłączenie przy zbyt niskim napięciu |
7 V |
Ponowne uruchomienie przy zbyt niskim napięciu |
7,5 V |
Napięcie znamionowe |
24,2 V |
Zakres regulacji napięcia wyjściowego |
20-30 V |
Tolerancja napięcia wyjściowego |
+/- 0.2 V |
Szum wyjścia |
2mV rms |
|
Znamionowy prąd wyjściowy przy nominalnym napięciu wyjściowym i 25°C |
15 A |
|
Maksymalny prąd wyjściowy (10 s) przy nominalnym napięciu wyjściowym |
25 A |
Prąd wyjściowy zwarcia |
40 A |
Moc wyjściowa ciągła przy 25°C |
430 W |
Moc wyjściowa ciągła przy 40°C |
360 W |
Sprawność |
88 % |
|
Prąd bez obciążenia (2) |
< 100 mA |
Pobór prądu |
< 200uA przy wyłączeniu za pośrednictwem portu zdalnego |
Izolacja galwaniczna |
200 V DC pomiędzy wejściem, wyjściem i obudową |
Zakres temperatury roboczej |
-20 do +55°C (obniżenie wartości 3% na każdy°C powyżej 40°C) |
Wilgotność |
Maks. 95 % bez kondensacji |
|
INNE |
|
Złącze prądu stałego (DC) |
Zaciski śrubowe |
Maksymalny przekrój przewodu |
16 mm2 AWG6 |
Kategoria ochrony |
IP43 (w przypadku montażu z zaciskami śrubowymi skierowanymi w dół) |
Waga |
Modele z wejściem i/lub wyjściem 12 V: 1,8 kg. |
Wymiary (wys. x szer. x dł.) |
Modele z wejściem i/lub wyjściem 12 V: 130 x 186 x 80 mm |
|
NORMY |
|
Bezpieczeństwo |
EN 60950 |
Emisja |
EN 61000-6-3, |
Odporność |
EN 61000-6-2, |
Dyrektywa motoryzacyjna |
ECE R10-5 |
|
PRZYPISY |
|
|
1) Jeśli zostanie ustawione na wartość nominalną lub niższą od nominalnej, napięcie wyjściowe pozostanie stabilne w określonym zakresie napięcia wejściowego (funkcja buck-boost). Jeżeli napięcie wyjściowe zostanie ustawione na wyższe od nominalnego o pewien procent, minimalne napięcie wejściowe, przy którym napięcie wyjściowe pozostaje stabilne (nie maleje) wzrasta o ten sam procent. |
|
|
2) Pobór prądu, gdy Orion-Tr generuje napięcie wyjściowe, ale nie jest przyłożone żadne obciążenie. |
|
Характеристики
-
МодельOrion
-
BluetoothНі
-
Рейтинг IPIP43
-
Розміри (шир. × вис. × глиб.)186 x 130 x 80 mm
-
Вага1.8 kg
-
ВологістьMaks. 95% bez kondensacji
-
Директива про транспортні засобиECE R10-5
-
Zakres temperatury pracy-20 do +55°C (obniżenie o 3% na °C powyżej 40°C)
-
Normy EMC (emisja i odporność)EN 55014-1
EN 55014-2
EN 61000-6-1
EN 61000-6-2
EN 61000-6-3 -
Sprawność88%
-
Normy bezpieczeństwaEN 60950
-
Napięcie znamionowe24.2V
-
Ciągła moc wyjściowa przy 25°C430W
-
Ciągła moc wyjściowa przy 40°C360W
-
Вхідна напруга12V
-
Потужність360W
-
Izolacja galwanicznaTak
-
Prąd jałowyMniej niż 100mA
-
Szumy wyjściowe2mV rms
-
Допуск вихідної напруги+/- 0.2V
-
Zakres napięcia wejściowego8-17V
-
Podłączenie DCZaciski śrubowe
-
Wyłączenie przy zbyt niskim napięciu7V
-
Restart przy zbyt niskim napięciu7.5V
-
Zakres regulacji napięcia wyjściowego18-30V
-
Ciągły prąd wyjściowy przy 40°C15A
-
Maksymalny prąd wyjściowy (10 s)25A
-
Prąd zwarciowy wyjścia40A
-
Макс. переріз кабелю16 mm² (AWG6)
-
Вихідна напруга24V
-
Funkcja ładowarkiNie
-
Pobór prądu po wyłączeniu zdalnymMniej niż 200µA
