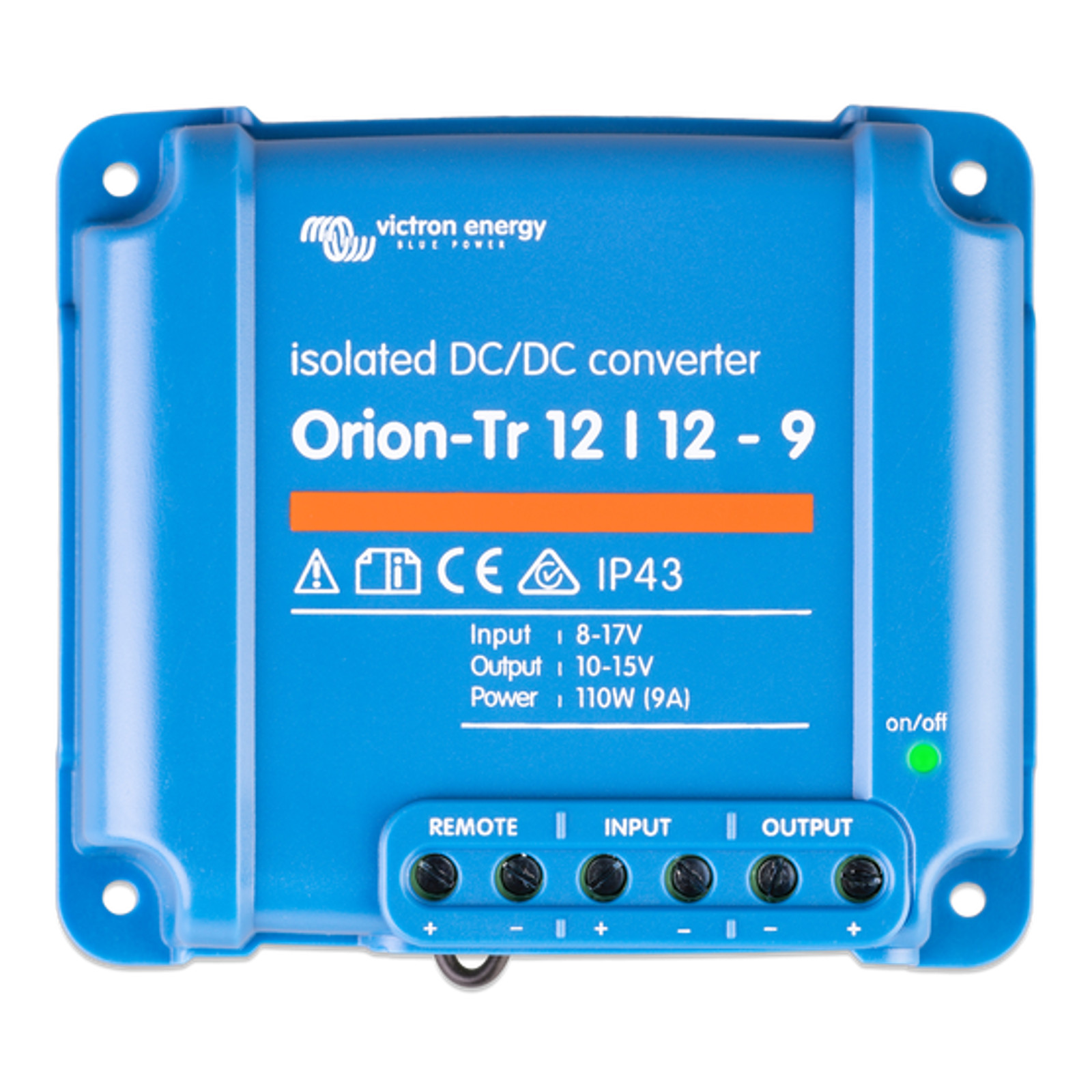

Orion-Tr 12/12-9A (110W) Isolated DC-DC converter
Konwerter Orion-Tr jest profesjonalnym, adaptacyjnym, 3-stopniowym konwerterem DC - DC z ochroną IP43 oraz zdalnym przełącznikiem zasilania.
Деталі продукту
- Бренд
- Victron Energy
- Артикул
- ORI121210110R
- код EAN13
- 8719076016878
- MPN
- ORI121210110R
Технічна документація
| Модель | Bluetooth | Рейтинг IP | Вологість | Директива про транспортні засоби | Zakres temperatury pracy | Normy EMC (emisja i odporność) | Sprawność | Normy bezpieczeństwa | Napięcie znamionowe | Ciągła moc wyjściowa przy 25°C | Ciągła moc wyjściowa przy 40°C | Вхідна напруга | Потужність | Izolacja galwaniczna | Prąd jałowy | Szumy wyjściowe | Допуск вихідної напруги | Zakres napięcia wejściowego | Podłączenie DC | Wyłączenie przy zbyt niskim napięciu | Restart przy zbyt niskim napięciu | Zakres regulacji napięcia wyjściowego | Maksymalny prąd wyjściowy (10 s) | Prąd zwarciowy wyjścia | Макс. переріз кабелю | Вихідна напруга | Funkcja ładowarki | Pobór prądu po wyłączeniu zdalnym | Ciągły prąd wyjściowy przy 25°C |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Orion | Ні | IP43 | Maks. 95% bez kondensacji | ECE R10-5 | -20 do +55°C (obniżenie o 3% na °C powyżej 40°C) | EN 55014-1 EN 55014-2 EN 61000-6-1 EN 61000-6-2 EN 61000-6-3 | 87% | EN 60950 | 12.2V | 110W | 85W | 12V | 110W | Tak | Mniej niż 50mA | 2mV rms | +/- 0.2V | 8-17V | Zaciski śrubowe | 7V | 7.5V | 10-15V | 12.5A | 32A | 6 mm² (AWG10) | 12V | Nie | Mniej niż 200µA | 9A |
Опис
Specyfikacja
Orion-Tr 12/12-9 (110 W) |
|
|
Zakres napięcia wejściowego (1) |
8-17 V |
Wyłączenie przy zbyt niskim napięciu |
7 V |
Ponowne uruchomienie przy zbyt niskim napięciu |
7,5 V |
Napięcie znamionowe |
12,2 V |
Zakres regulacji napięcia wyjściowego |
10-15 V |
Tolerancja napięcia wyjściowego |
+/- 0.2 V |
Szum wyjścia |
2mV rms |
|
Znamionowy prąd wyjściowy przy nominalnym napięciu wyjściowym i 25°C |
9 A |
|
Maksymalny prąd wyjściowy (10 s) przy nominalnym napięciu wyjściowym |
12,5 A |
Prąd wyjściowy zwarcia |
32 A |
Moc wyjściowa ciągła przy 25°C |
110 W |
Moc wyjściowa ciągła przy 40°C |
85 W |
Sprawność |
87 % |
|
Prąd bez obciążenia (2) |
< 50 mA |
Pobór prądu |
< 200uA przy wyłączeniu za pośrednictwem portu zdalnego |
Izolacja galwaniczna |
200 V DC pomiędzy wejściem, wyjściem i obudową |
Zakres temperatury roboczej |
-20 do +55°C (obniżenie wartości 3% na każdy°C powyżej 40°C) |
Wilgotność |
Maks. 95 % bez kondensacji |
|
INNE |
|
Złącze prądu stałego (DC) |
Zaciski śrubowe |
Maksymalny przekrój przewodu |
6 mm2 AWG10 |
Kategoria ochrony |
IP43 (w przypadku montażu z zaciskami śrubowymi skierowanymi w dół) |
Waga |
0,42 kg |
Wymiary (wys. x szer. x dł.) |
100 x 113 x 47 mm |
|
NORMY |
|
Bezpieczeństwo |
EN 60950 |
Emisja |
EN 61000-6-3, |
Odporność |
EN 61000-6-2, |
Dyrektywa motoryzacyjna |
ECE R10-5 |
|
PRZYPISY |
|
|
1) Jeśli zostanie ustawione na wartość nominalną lub niższą od nominalnej, napięcie wyjściowe pozostanie stabilne w określonym zakresie napięcia wejściowego (funkcja buck-boost). Jeżeli napięcie wyjściowe zostanie ustawione na wyższe od nominalnego o pewien procent, minimalne napięcie wejściowe, przy którym napięcie wyjściowe pozostaje stabilne (nie maleje) wzrasta o ten sam procent. |
|
|
2) Pobór prądu, gdy Orion-Tr generuje napięcie wyjściowe, ale nie jest przyłożone żadne obciążenie. |
|
Характеристики
-
МодельOrion
-
BluetoothНі
-
Рейтинг IPIP43
-
Розміри (шир. × вис. × глиб.)113 x 100 x 47 mm
-
Вага0.42 kg
-
ВологістьMaks. 95% bez kondensacji
-
Директива про транспортні засобиECE R10-5
-
Zakres temperatury pracy-20 do +55°C (obniżenie o 3% na °C powyżej 40°C)
-
Normy EMC (emisja i odporność)EN 55014-1
EN 55014-2
EN 61000-6-1
EN 61000-6-2
EN 61000-6-3 -
Sprawność87%
-
Normy bezpieczeństwaEN 60950
-
Napięcie znamionowe12.2V
-
Ciągła moc wyjściowa przy 25°C110W
-
Ciągła moc wyjściowa przy 40°C85W
-
Вхідна напруга12V
-
Потужність110W
-
Izolacja galwanicznaTak
-
Prąd jałowyMniej niż 50mA
-
Szumy wyjściowe2mV rms
-
Допуск вихідної напруги+/- 0.2V
-
Zakres napięcia wejściowego8-17V
-
Podłączenie DCZaciski śrubowe
-
Wyłączenie przy zbyt niskim napięciu7V
-
Restart przy zbyt niskim napięciu7.5V
-
Zakres regulacji napięcia wyjściowego10-15V
-
Maksymalny prąd wyjściowy (10 s)12.5A
-
Prąd zwarciowy wyjścia32A
-
Макс. переріз кабелю6 mm² (AWG10)
-
Вихідна напруга12V
-
Funkcja ładowarkiNie
-
Pobór prądu po wyłączeniu zdalnymMniej niż 200µA
-
Ciągły prąd wyjściowy przy 25°C9A
